Eskari handiko zilindro hidraulikoen hautaketa gida ezaguna

I. Hitzaurrea: OhikoaZilindro HidraulikoaAtzerriko erosleek egindako hautaketa akatsak

1.1 Zilindro okerrak hautatzeak eragindako benetako arazoak

Ipar Amerika, Europa eta Australiako erosleek sarritan zilindroak hautatzen dituzte luzera eta kanoi-lodieraren arabera soilik, lan-baldintzen bat etortzea alde batera utzita.

Askok tirante zilindroak instalatzen dituzte traktoreetan eta zabortegiko atoietan. Etengabeko lan gorabeheratsuak tiranteak askatzen ditu eta pistoi barrak azkar tolesten ditu. Soldadura meheko zilindro merkeek karga astunarekin pitzatzen dute, produkzioa geldiarazi eta mantentze kostu gehigarria eraginez.

Lau zilindro estiloek ordezkapen globala eta OEM eskaerak %90 baino gehiago estaltzen dituzte. Gida honek erosketa-langileentzako eta piezen handizkakoentzako hautapen-erreferentzia praktikoekin saltzen diren ereduak sailkatzen ditu.

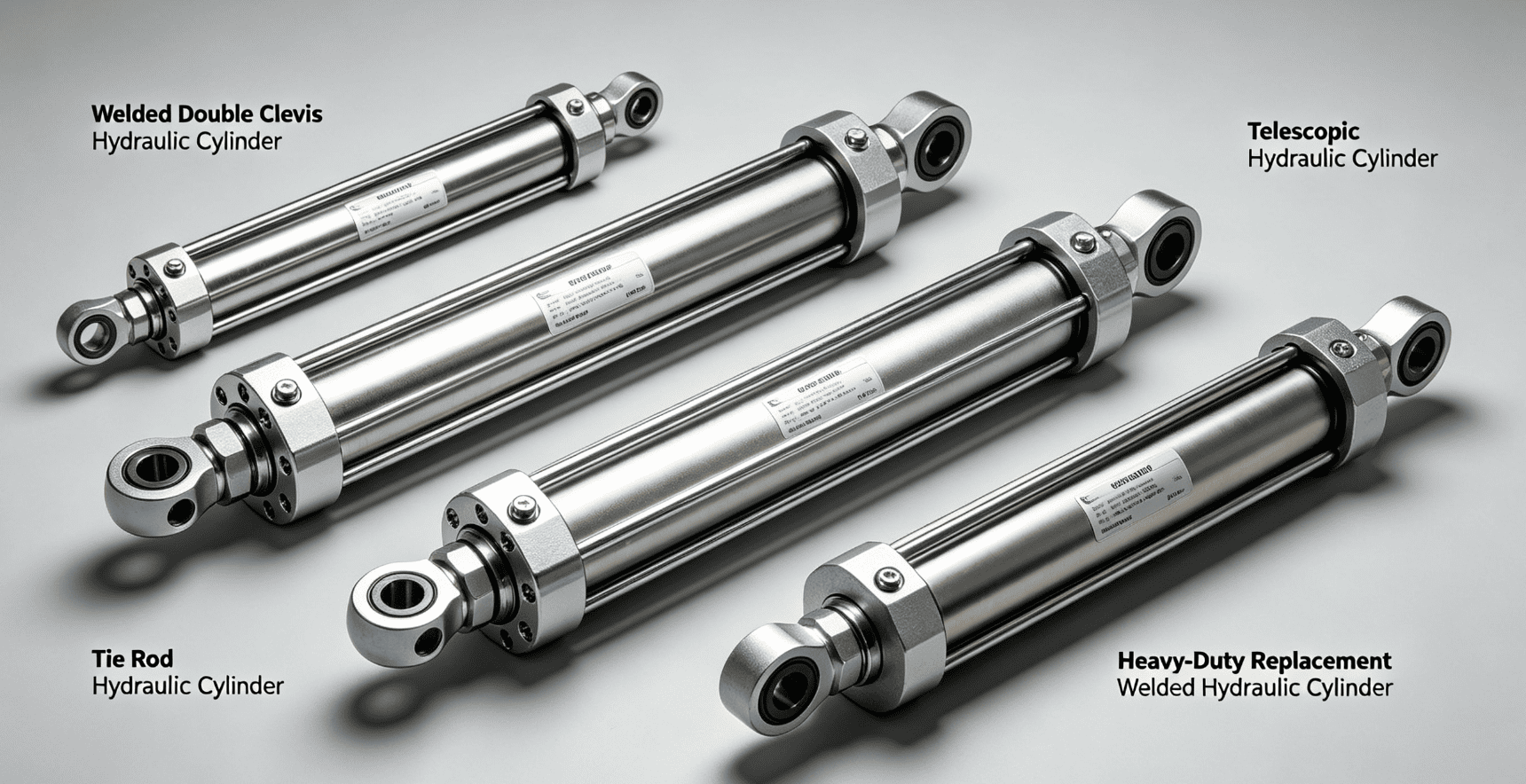

1.2 Lau zilindro hidrauliko salduenak atzerriko merkaturako

Soldatutako giltza bikoitzeko zilindro hidraulikoa - Baserriko makineria, enbor zatitzailea, nekazaritzako atoia

Tirante zilindro hidraulikoa — Barruko makina-erreminta eta automatizazio ekipoak

Zilindro hidrauliko teleskopikoa — Hondakin-atoia eta baso-kamioia esklusiboa

Ordezpen astuneko soldatutako zilindro hidraulikoa - Mini hondeamakina eta kargagailuaren ondorengo piezak

II. Egitura, abantailak, desabantailak eta agertoki aplikagarriak

2.1Zilindro hidrauliko bikoitzeko soldadura(Ekipo mugikorretarako aukera nagusia)

2.1.1 Oinarrizko Egitura Ezaugarriak

Kanoi eta muturreko tapoiek urpeko arku integraleko soldadura hartzen dute kanpoko tiranterik gabe. Bi muturrek pieza bakarreko forjatutako giltza bikoitza erabiltzen dute pinak instalatzeko.

Lan-presio estandarra 21MPa, presio altuko bertsio berritua 35MPa-ra iristen da, bibrazioen aurkako eta albo-kargaren aurkako ahalmen bikainarekin.

Kostu baxuko produktuek erraz pitzatzen duten juntura mehea hartzen dute. Produktu kualifikatuek 8-12 mm-ko sartze osoko soldadura erabiltzen dute, egonkorra den kanpoko lan-baldintzetan lokaztuetan.

2.1.2 Ekipo parekatua eta xede-bezeroak

Jarri traktore altxatzeko besoa, enbor zatitzailea, baserriko atoia, kargagailu txikia, atoia.

Baserriko piezen handizkariak, nekazaritza-makineria-fabrikak eta kanpoko konponketa-tailerak zerbitzatzea.

2.1.3 Alde onak eta txarrak

Alde onak: trinkoa, hautsaren aurkakoa, instalatzeko erraza, pertsonalizagarria den zuloa, trazua eta giltza-zuloaren tamaina

Alde txarrak: Barne desmuntatze zaila, estandar ez diren neurrietarako epe luzeagoa

2.2 Tie Rod Zilindro Hidraulikoa(Barruko Industrial Mota Orokorra)

2.2.1 Oinarrizko Egitura Ezaugarriak

Lau tirantek bi muturreko txapelak finkatzen dituzte, desmuntatu eta barruko zigiluak ordezkatzeko erosoak. NFPA nazioarteko estandarra jarraitzen du 21MPa presio bateratuarekin.

Agerian dauden tiranteak askatzen dira epe luzeko bibrazioetan, eta alboko indarrak pistoi barrak tolestuko ditu, ez kanpoko makina mugikorretara egokitzen.

2.2.2 Ekipo parekatua eta xede-bezeroak

Makina-erreminta, ontziratzeko automatizazio-lerroak, barruko prentsa hidraulikoak, altxatzeko plataforma finkoak egokitu.

Automatizazio lantegiak, ekipamenduak mantentzeko hornitzaileak eta barruko pieza hidraulikoen saltzaileak zerbitzatzen ditu.

2.2.3 Alde onak eta txarrak

Alde onak: tokiko ondasun nahikoak, mantentze erraza, prezio baxua, tamaina estandarren entrega azkarra

Alde txarrak: bibrazioen erresistentzia eskasa, ezin da traktoreetan eta zabortegiko atoietan erabili

2.3 Zilindro Hidrauliko Teleskopikoa(Zabortegietarako atoietarako berezia)

2.3.1 Oinarrizko Egitura Ezaugarriak

Etapa anitzeko mahukaren diseinua, luzera laburra atzera egin ondoren eta altxatzeko trazu luzea luzatu ondoren. Gehienak efektu bakarrekoak dira eta grabitatearen bidez erretiratzen dira, aukerako 2-4 etaparekin.

Luzapen-etapa gehiago terminalen bultzada ahulagoa dakar, ez da egokia karga ultra-astunak jasotzeko.

2.3.2 Ekipo parekatua eta xede-bezeroak

Baserriko zabortegi-atoiak, baso-kamioiak, saneamendu-zabor-ibilgailuak, aireko eskailerak egokitu.

Atoiak berritzeko plantak, merkantzia-pieza handizkariak eta saneamendu-ekipoen fabrikatzaileak zerbitzatzen ditu.

2.3.3 Alde onak eta txarrak

Alde onak: erretiratutako bolumen txikia, trazu luzea, olio zirkuitu sinplea, hutsegite tasa baxua

Alde txarrak: Geruza anitzeko zigiluak olio hidrauliko garbia behar dute, ez dute erretrakzio hidrauliko funtzio aktiborik

2.4 Ordezpen astuneko zilindro hidrauliko soldadura (eskabagailua eta kargagailuaren ordezko piezak)

2.4.1 Oinarrizko Egitura Ezaugarriak

Joturarik gabeko tutu lodiz egina eta makurduraren aurkako pistoi-hastaka indartuaz egina, forjatutako giltzadura edo giltza bakarrearekin bat eginda, sartze osoko soldadura lodiek gehienez 35MPa-ko presioa onartzen dute.

Tamainak guztiz bat datoz CAT, Komatsu, Kubota mini hondeamakinekin aldaketarik gabe ordezkatzeko.

2.4.2 Ekipo parekatua eta xede-bezeroak

Mini hondeamakina boom/beso zilindroa egokitu, kargagailuaren okertze zilindroa, errepide arrabol txikia.

Eraikuntzako makineria esportatzaileei, landa-konponketa-tailerei eta ingeniaritza ekipamendu-fabrika txikiei zerbitzua ematen diete.

2.4.3 Alde onak eta txarrak

Alde onak: ordezko tamaina zehatza, kolpeak erresistenteak, eraikuntza guneetan iraunkorrak, errepikapen handiko eskaerak

Alde txarrak: Hainbat eredu, makina ez-estandarrak pertsonalizatu behar dira zilindro zaharren datuetan oinarrituta

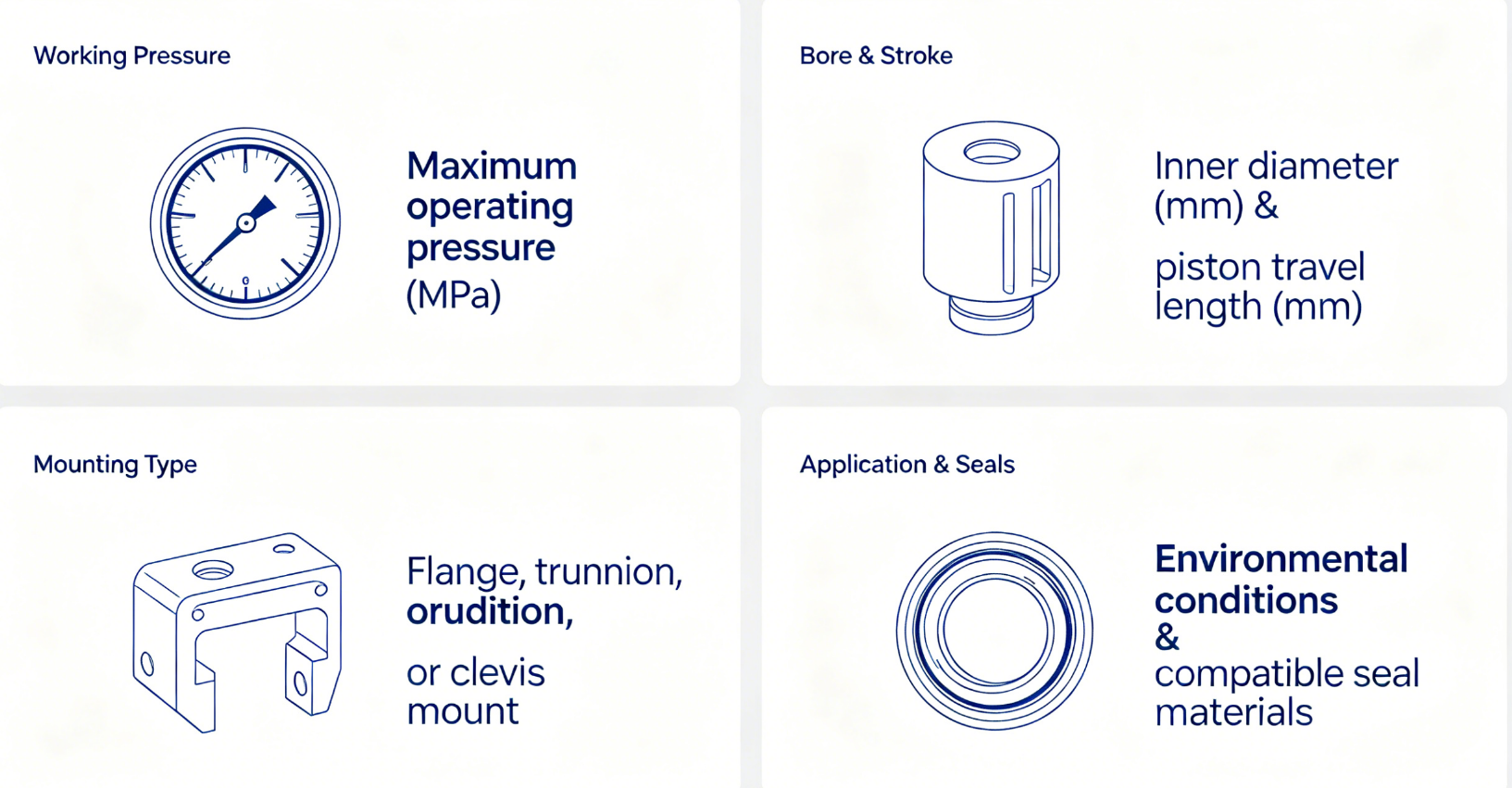

III. Nukleo unibertsalaren hautaketa-parametroak

3.1 Lan-presioaren parekatzea

21MPa (3000PSI) eredu estandarra baserriko eta barruko ekipamendu gehienetara egokitzen da, % 90eko eskaerak kostu handiko errendimenduarekin.

25-35MPa loditutako presio handiko bertsioa hondeamakinetarako eta meatzaritzako eraginaren lan baldintzetarako.

3.2 Alea eta traza hautatzeko arauak

Altxatze-indarra hodiarekin eta sistemako presioarekin soilik dago lotuta; trazu luzeagoak ezin du karga-ahalmena hobetu.

Neurtu erretrakzio osoa eta luzapenaren luzera zilindro zaharrak ordezkatzean, ikusmen-judizioak erraz eragiten ditu trazu eskasia eta olio-ihesak.

Aukeratu zilindro teleskopikoak ibilaldi luzerako espazio mugatuarekin; Aukeratu giltza bikoitzeko zilindro soldatuak angelu anitzeko swing ekipoetarako.

3.3 Muntatze mota bat etortze azkarra

Kanpoko angelu anitzeko altxatzeko makinak: giltza bikoitzeko zilindro hidraulikoa soldatutakoa

Barruko presio baxuko ekipamendu egonkorra: tirantearen zilindro hidraulikoa

Zabortegiko atoia ibilaldi luzeko altxaketa: zilindro hidrauliko teleskopikoa

Excavadorearen beso artikulatua: ordezko soldadura handiko zilindro hidraulikoa

3.4 Zigilua eta Korrosioaren Aurkako Kokapena Lan-ingurunearen arabera

Barruko garbitasun egoera normala: NBR zigiluak + herdoilaren aurkako pintura beltza

Kanpoko baserri lokaztua: kromozko pistoi lodia + kanpoko hauts-estalkia

Kostaldeko gatz-lainoaren ingurunea: Korrosioaren aurkako geruza galbanizatua

Tenperatura handiko olio beroaren egoera: FKM fluorozko gomazko zigiluak barneko eta kanpoko ihesak saihesteko

IV. Hautaketa Azkarreko Taula Industriaren arabera

4.1 Nekazaritzako Makineria

Lehen aukera: Efektu bikoitzeko soldadura biko giltza bikoitzeko zilindro hidraulikoa

Saihestu: tira-zilindroak bibraziopean erraz hausten dira; trazu luzeko zilindro teleskopikoek ez dute nekazaritzako ekipamendu txikietara egokitzen

4.2 Merkantzien eta saneamendu-zabortegi-ekipoak

Lehen aukera: 2-4 etapako efektu bakarreko zilindro hidrauliko teleskopikoa

Alternatiba: Ibilbide luzeko giltza bikoitzeko soldatutako zilindroa atoi txiki arinetarako

4.3 Eraikuntzako Makineria Txikia

Lehen aukera: ordezko soldadura handiko zilindro hidraulikoa

Alternatiba: Presio handiko giltza bikoitzeko zilindro loditua, baserriko kargagailu handietarako

4.4 Automatizazioa eta Makina Erreminta

Lehen aukera: tirante estandarra zilindro hidraulikoa

Saihestu: kostu handiko zilindro soldatuak ez dira beharrezkoak barruko ekipamendu finkoetarako

V. Ohiko akatsak eta saihesteko iradokizunak

5.1 Soldadura bikoitzeko zilindroa

Zama meheak karga astunean pitzatzen dira, soldadura meheek olioa isurtzea eragiten dute. Berretsi giltza integratua forjatua eta 8 mm+ sartze osoko soldadurak, kanpoko erabilerarako gomendatutako kromozko haga lodia.

5.2 Tie Rod zilindro hidraulikoa

Bibrazioak tiranteak askatzen ditu eta pistoi barrak tolestu egiten ditu, barruko ekipo egonkorretan soilik onartzen da.

5.3 Zilindro Hidrauliko Teleskopikoa

Kontrolatu karga astuna lehenengo bi etapetan; luzapen osoak bultzada nabarmena dakar. Ordezkatu olio hidraulikoa aldizka, geruza anitzeko zigiluak babesteko.

5.4 Hondeamakina ordezkatzeko zilindroa

Tamaina okerra ezin da normalean instalatu, eman zilindroen argazki zaharrak eta makinen modeloak eskaera egin aurretik baieztatzeko.

VI. Ohiko eta Ordezko Kontsulta

Bidali informazio hau gure ingeniariei 24 orduko epean bat datozen planak lortzeko:

Makinen industria eta eredu osoa

Zilindro zaharren muntaketa-muturren argazki garbiak

Neurtutako zuloa, hagaren diametroa, guztiz hedatuta eta erretiratuta dagoen luzera

Laneko presioa eta ingurunea (tenperatura altua, itsasertza, gune lokaztua)

1pc lagin pertsonalizatzea onartzen dugu lau zilindro motetarako, produktu bakoitza presio-probaren txosten osoarekin eta 12 hilabeteko bermearekin.
