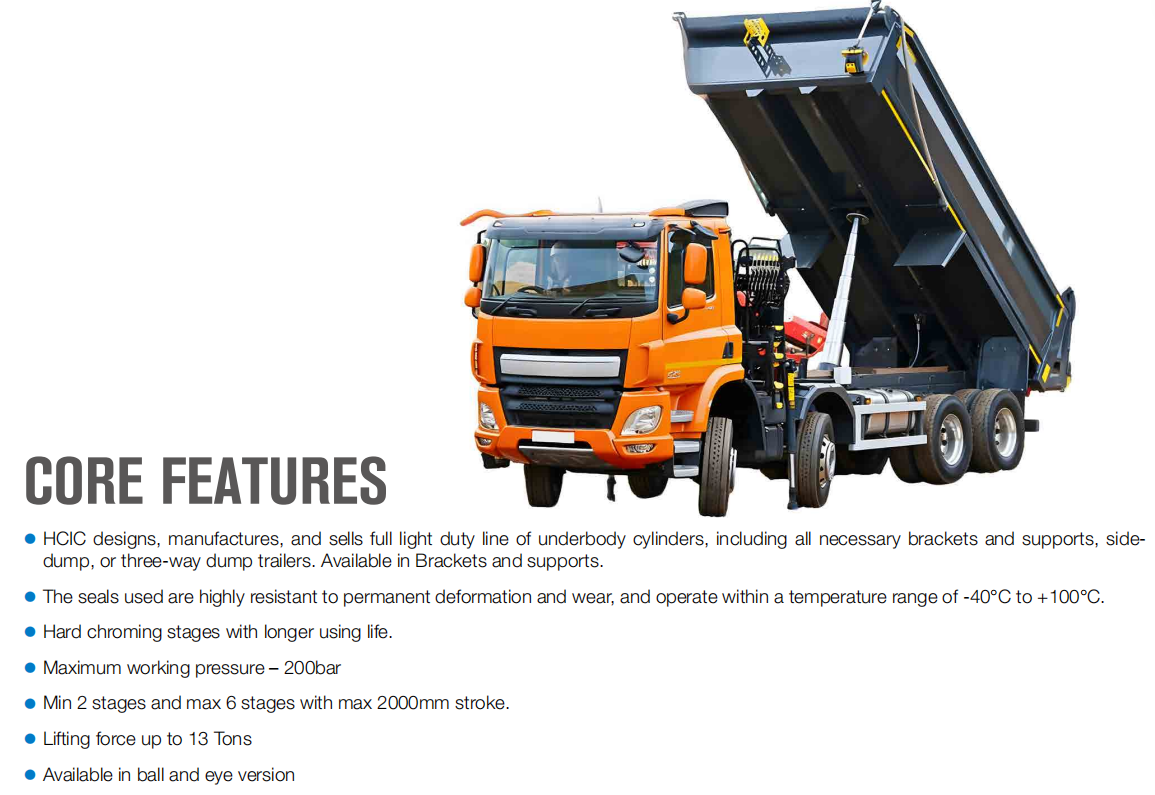

4TG-E130x1307 1.307 mm-ko ibilbidea, 180 bar-eko gehienezko lan-presioa eta 15-25 tonako katalogoko iraulketa-eremua dituen lau faseko karrozeriaren azpiko zilindro hidrauliko teleskopiko bat da.
Number of stages:
4 etapaStroke:
1.307 mmMass:
58 kgWorking volume:
13,7 l4TG-E130x1307 HCIC-2026 katalogoan zerrendatutako lau faseko zabortegiko atoiaren azpian dagoen zilindro hidrauliko teleskopiko bat da. Alboko isurketa eta hiru noranzkoko atoietarako karrozeriaren azpiko arineko gamaren parte da, non ibilaldi luzea gorputzaren eta txasisaren azpian sartu behar den.
Modeloak OEM edo ordezko zilindroen berrikuspenerako abiapuntu zehaztua eskaintzen du: lau etapa, 1.307 mm-ko ibilbidea, 180 bar-eko gehienezko lan-presioa eta katalogoa 15-25 tonako iraulketa-ahalmena. Zilindroa atoiaren egitura osoarekin, zirkuitu hidraulikoarekin eta muntaketa antolamenduarekin bat etorri behar da erosi aurretik.
| Parametroa | Katalogoko balioa |
|---|---|
| Eredua | 4TG-E130x1307 |
| Produktu mota | Karroza azpiko zilindro hidrauliko teleskopikoa |
| Etapa kopurua | 4 |
| Trazua | 1.307 mm |
| Meza | 58 kg |
| Lan bolumena | 13,7 l |
| Laneko presio maximoa | 180 bar |
| Katalogoa iraultzeko ahalmenaren tartea | 15-25 tona |
| L neurria | 545 mm |
| A dimentsioa | 216 mm |
| B dimentsioa | 329 mm |
| C dimentsioa | 132 mm |
| D neurria | 92 mm |
| E neurria | 58 mm |
Goiko balioak hornitutako HCIC-2026 katalogoko Gorputz Teleskopikoko Zilindro Hidraulikoen Azpiko taulatik transkribatuta daude, PDF 18. orrialdean. Inprimatutako taulan, 4TG-E130x1307-ren errenkadak lau etapa erakusten ditu, 1.307 mm-ko ibilbidea, 58 kg-ko masa, 13 L-ko lan-presioa eta 170 bar laneko bolumena.

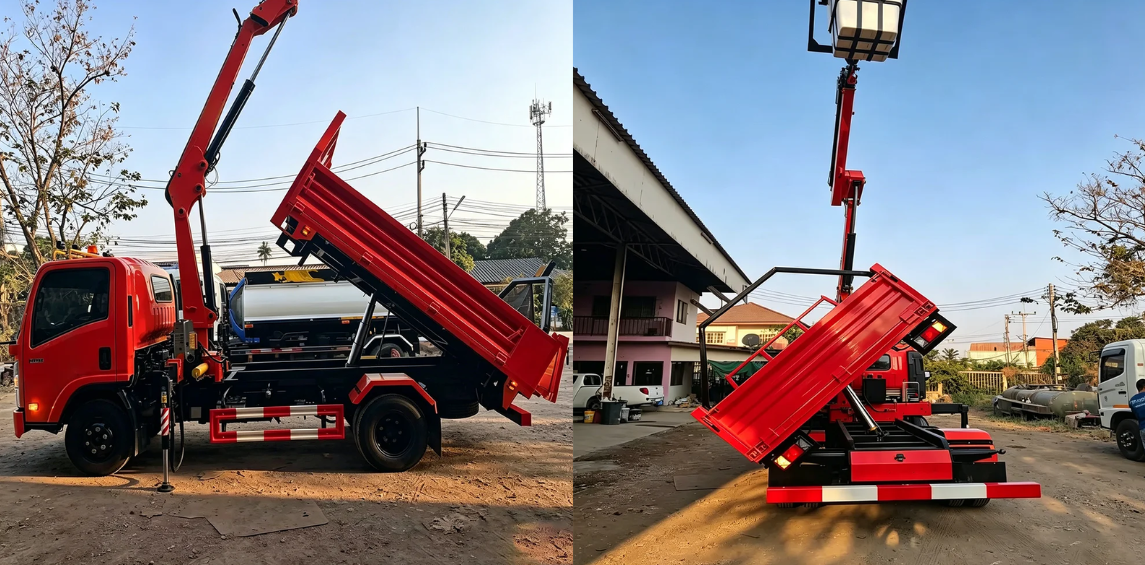

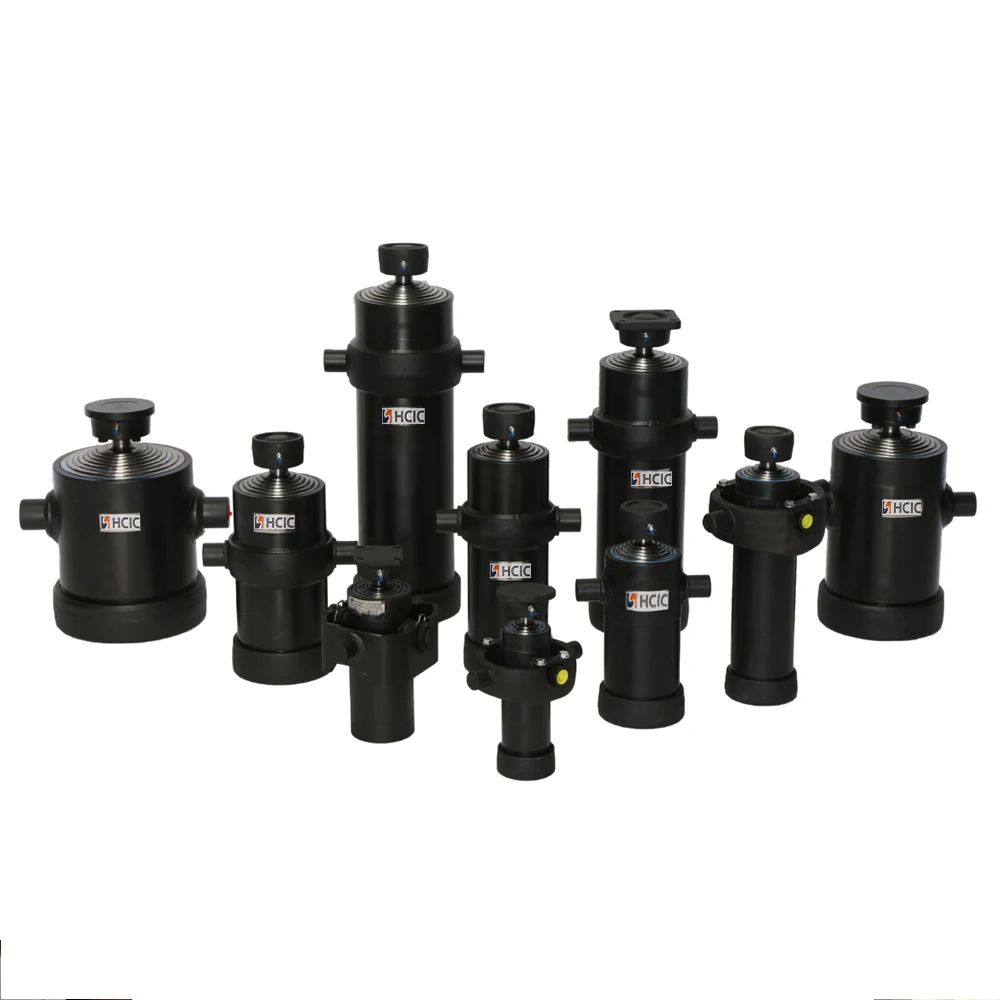

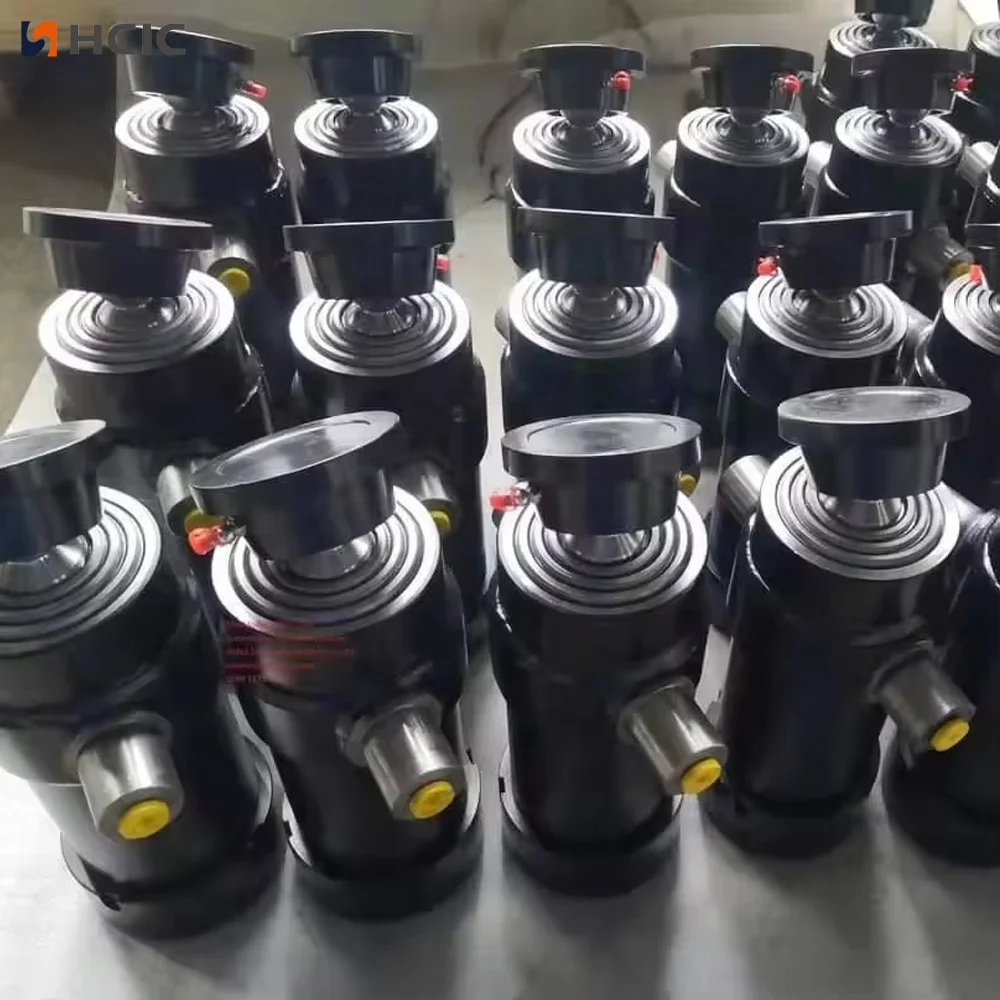

Zilindro teleskopiko batek habiaratutako etapak erabiltzen ditu lan-mugimendu luzeagoa ekoizteko, atzera hedatutako luzera osoa behar izan gabe. Antolaketa hori erabilgarria da zabortegietako atoietan, gorputzaren azpian dagoen espazioa mugatua den baina iraultze-sistemak behar adina mugimendu behar du oraindik.
4TG-E130x1307 lau etapa eta zerrendatutako 1.307 mm-ko trazua ditu. Bere 545 mm L-ko dimentsioak espazio itxian planifikatzeko abiapuntua eskaintzen du, baina instalazioak zilindro-euskarriak, pin edo begi-konexioa, txasiseko kideak, mahukak eta zabortegiaren gorputzaren mugimendu-ibilbide osoa ere kontuan hartu behar ditu.
Zilindroak ez du iraulketaren emaitza berez zehazten. Bisagra kokapenak, gorputzaren pisuak, karga banaketak, iraultze-angelua, ponparen emaria eta erliebearen babesak eragina dute zikloan zehar behar den indarra eta abiadura.
Hasi zerrendatutako L dimentsioarekin eta A–E instalazio dimentsioekin. Konpara itzazu atoiaren marrazkiarekin edo neurtutako muntaketa-eremuarekin. Ondoren, egiaztatu zilindroa iraulketa-arku osoan zehar. Zilindro batek txasisa garbi dezake gorputza itxita dagoenean, baina gurutze-kide edo euskarri batekin kontaktuan jarri gorputza altxatzen denean.

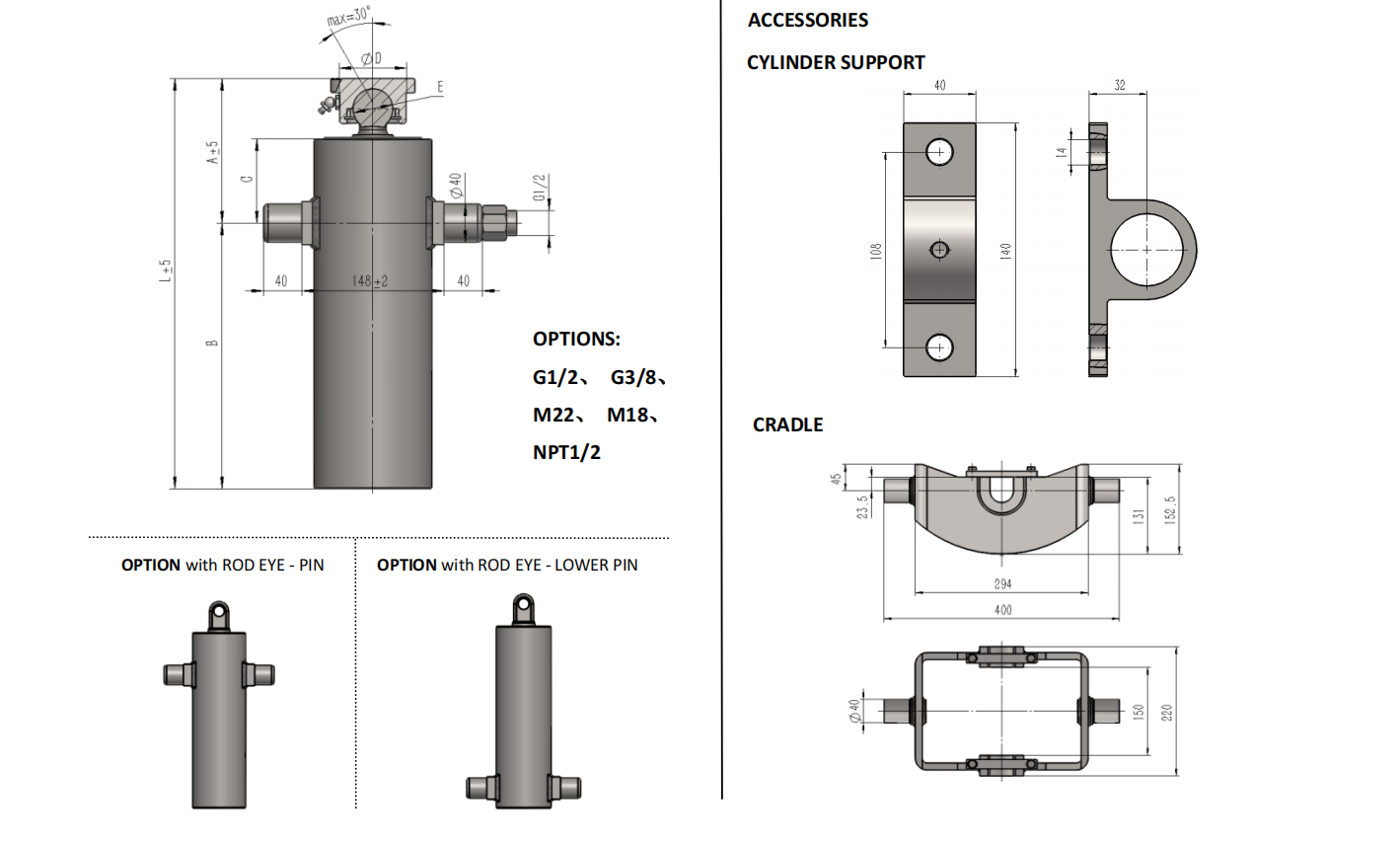

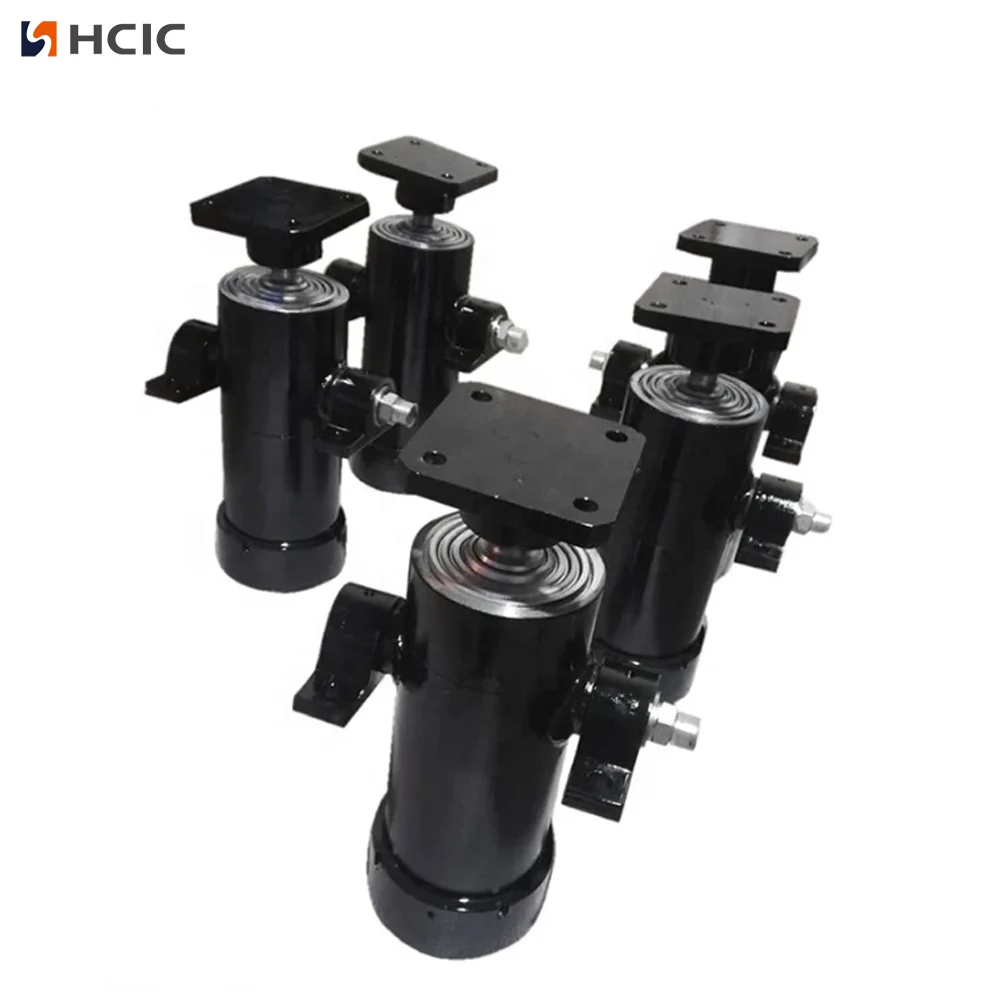

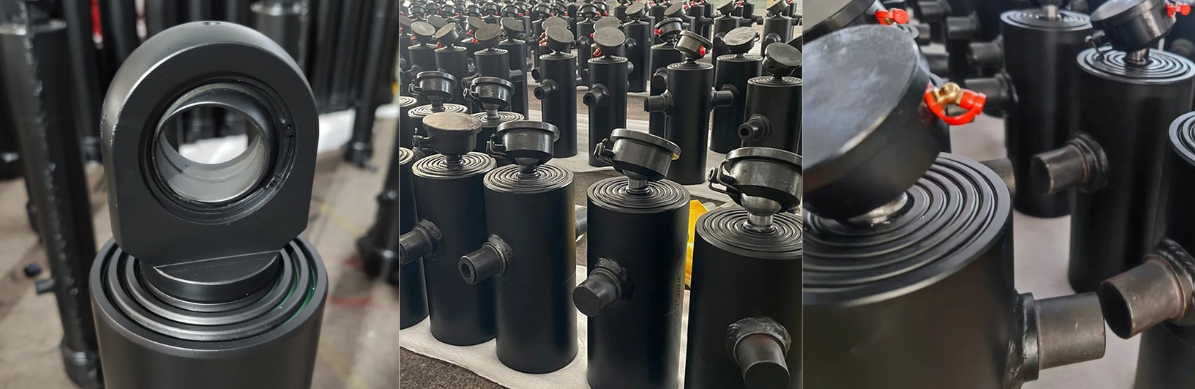

Katalogoko orrialdeak karrozeria azpiko zilindroen gamarako haga-begi eta beheko pin aukerak erakusten ditu, euskarri-sehaskaren erreferentziak batera. 4TG-E130x1307 baten konexio zehatza eta sehaska antolamendua proiektuaren marrazkitik berretsi behar da. Ez pentsa antzeko itxura duen zilindro teleskopiko batek pin tarte edo muntatze metodo bera erabiliko duenik.

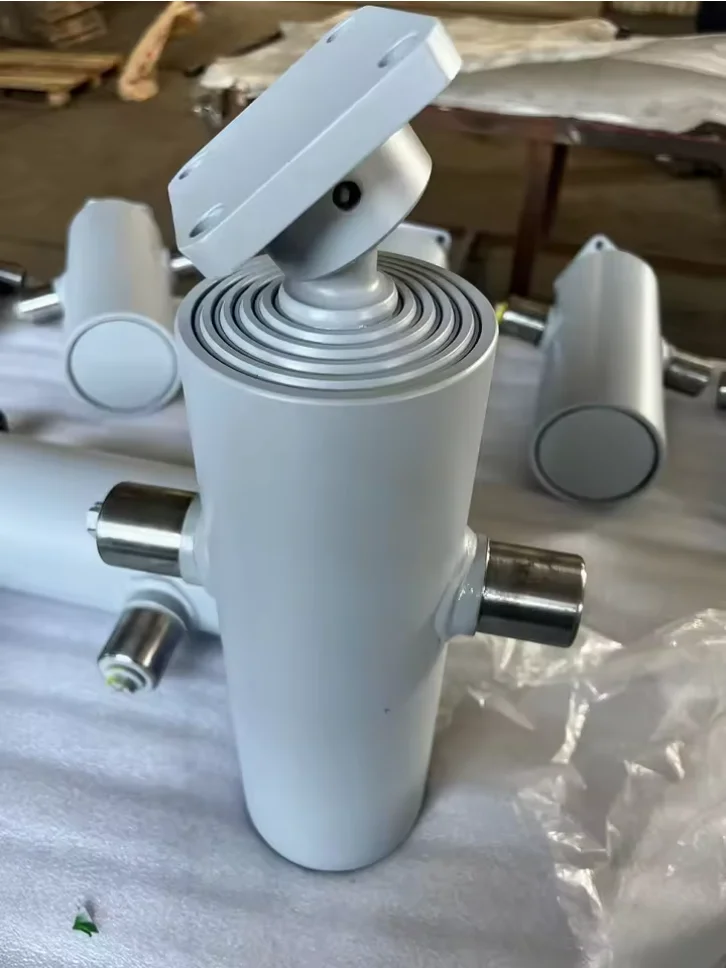

Zilindroa atoiaren muntaketa-diseinuaren bidez eutsi eta lerrokatu behar da. Parentesiek ez dute zilindroa posiziora behartu behar edo alboko kargarik sortu behar luzatzean. Zama aplikatu aurretik, begiratu pina, sehaska, mahukak eta inguruko egitura-kideak.
Katalogoan 4TG-E130x1307rako 180 bar-eko gehienezko lan-presioa ageri da. Ponpa, erliebe-balbula, mahukaren tamaina, olio-bolumena eta kontrol-zirkuitua baldintza horren arabera berrikusi behar dira. Lan-presioa ez da bermatutako altxatzeko ahalmenaren berdina; benetako indarra presio hidraulikoaren, eremu eraginkorraren eta atoiaren geometria mekanikoaren araberakoa da.
4TG-E130x1307 1.307 mm-ko ibilbidea duen lau etapako karrozeria teleskopikoko zilindro hidrauliko teleskopiko bat behar duten zabortegi-trailer proiektuetarako garrantzitsua da. Alboko isurketa eta hiru noranzkoko isurketa-atoiaren diseinuetarako kontuan izan daiteke eskuragarri dagoen instalazio-espazioa eta katalogoko aplikazio-eremua proiektuarekin bat datozenean.
Katalogoan 15-25 tonako iraulketa-gaitasun tartea ageri da. Tratatu hau katalogo-aplikazio-erreferentzia gisa, ez karga-onarpen unibertsal gisa. Atoiaren gorputza, bisagra egitura, xasisaren indarra, karga banaketa eta sistema hidraulikoa elkarrekin ebaluatu behar dira.
4TG-E130x1307 OEM edo ordezko kontsultarako, bidali:
Informazio honek zilindroaren ordezkapen zuzena muntatzeko edo sistema hidraulikoaren birdiseinutik bereizten laguntzen du.
4TG-E130x1307 atoiak eraikitzaileei lau etapako karrozeriaren zilindroaren aukera definitu bat eskaintzen die, 1.307 mm-ko ibilaldia, 58 kg-ko masa, 180 bar-eko gehienezko lan-presioa, 13,7 L-ko lan-bolumena eta 15-25 tonako katalogoa iraultzeko tartearekin.
Bidali atoiaren marrazkia, muntaketa-neurriak eta datu hidraulikoak HCIC-era, eskaera egin aurretik, egokitzapena berrikusteko.
