HC-416 guraize-polipastoa zabortegiko atoiak altxatzeko sistemak 5 hazbeteko zuloa, 16 hazbeteko trazua, 5-11,4 tonako katalogoaren edukiera eta 229 lb gutxi gorabeherako pisua ditu.

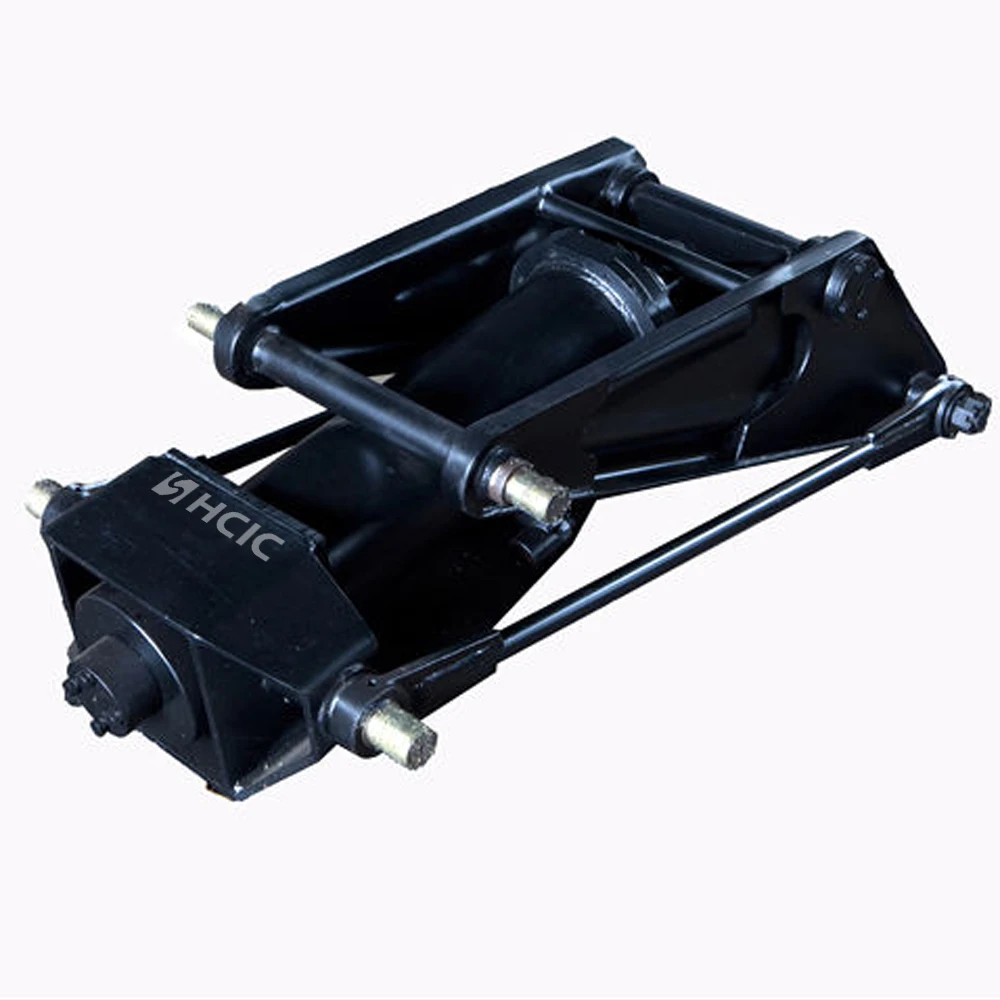

HC-416 HCIC-2026 katalogoan zerrendatutako guraizezko polipastoa da, zaborrontzi-atoiak jasotzeko sistemetarako. Zilindro hidrauliko bat guraizeen mekanismo batekin, markoarekin eta muntatzeko osagaiekin konbinatzen ditu zilindroaren mugimendua zabortegiaren gorputzaren igogailu kontrolatu batean bihurtzeko.
Eredu hau abiapuntu praktikoa da atoi-eraikitzaileentzat eta ordezko erosleentzat, dimentsioko inguratzaile definitu duen zabortegi hidraulikoko polipasto trinko bat behar dutenentzat. Azken egokitasuna oraindik atoiaren markoaren, gorputzaren pisuaren, bisagraren posizioaren, behar den isurketa-angeluaren eta zirkuitu hidraulikoaren araberakoa da.
| Parametroa | Katalogoko balioa |
|---|---|
| Eredua | HC-416 |
| Produktu mota | Zabortegiko atoirako guraize-polipastoa |
| Gorputzaren luzera | 40,4 in |
| Bore | 5 in |
| Trazua | 16 in |
| Rod | 2 in |
| Muntatzeko altuera | 4,97 in |
| Katalogoaren edukiera tartea | 5-11,4 tona |
| Gutxi gorabeherako pisua | 229 lb |
Goiko balioak hornitutako HCIC-2026 katalogoan, 15. orrialdean, guraizearen polipastaren taulatik transkribatzen dira. Ahalmen-barrutia aplikazioak berrikusteko katalogoko erreferentzia bat da, ez atoi-diseinu bakoitzaren karga-karga unibertsala.
Zuzeneko zilindro hidrauliko batek ez du beti altxatzeko geometriarik onena ematen atoi-marko baterako. Guraize-mekanismo batek zilindroaren joan-etorriaren eta gorputzaren mugimenduaren arteko erlazioa aldatzen du, altxatze-sistema definitutako instalazio-espazio batean lan egiten laguntzen du.
HC-416 garrantzitsua da eraikitzaile batek katalogoko 5-11,4 tonako aplikazio-eremuko atoi baterako 5 hazbeteko zuloa eta 16 hazbeteko trazua behar duenean. Polipastoa jasotzeko sistema osoaren parte gisa berrikusi behar da, zilindroaren zulotik bakarrik hautatu beharrean.
Guraizeen geometriak, pibote-posizioek eta gorputzaren bisagrak zehazten dute zenbat indar iristen den zabortegira igogailuko puntu ezberdinetan. Altxatzen hasteko erraza den atoi batek beste indar eta angelu bat behar du isurketa-zikloaren goiko aldean. Hori dela eta, markoen marrazkiak eta mugimenduaren egiaztapenak garrantzitsuak dira ekoizpena onartu aurretik.
Katalogoak HC-416rako 40,4 hazbeteko gorputzaren luzera eta 4,97 hazbeteko muntatzeko altuera zerrendatzen ditu. Konparatu balio hauek atoiaren markoarekin, gurutze-kideekin eta zabortegiaren azpian dagoen espazioarekin. Egiaztatu sakea ere gorputza posizio itxitik behar den isurketa-angelura mugitzen den bitartean.
5 hazbeteko zuloak, 16 hazbeteko trazuak eta 2 hazbeteko hagak deskribatzen dituzte zilindroaren datu nagusiak, baina ez dute altxatze emaitza osoa definitzen. Guraizeen besoek, pibote-pinek, gorputzaren bisagrak eta muntatzeko euskarriek eragina dute benetako indarraren ibilbidea.
Igogailua zuzen instalatu behar da. Pibote estu edo oker lerrokatuta zirkuitu hidraulikoak zuzendu ezin dituen erresistentzia sor dezakete. Proba egin aurretik, berretsi pinak eserita daudela, euskarriak behar bezala eusten direla eta guraizeen besoak aurreikusitako arkuan zehar mugi daitezkeela.

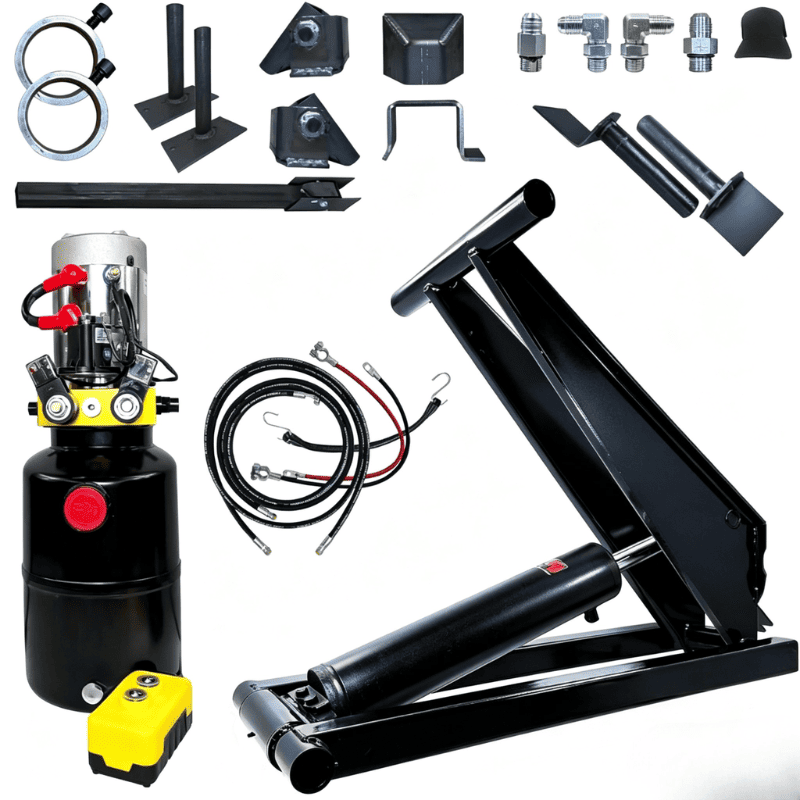

Katalogoan guraize-polipastaren kitak deskribatzen dira, ponpa, altzairuzko depositua, mahuka, osagarriak, karga kontrolatzeko balbula, prop kit eta bateria-kableekin. Kitaren konfigurazio zehatza baieztatu behar da proiekturako. Ponpak, erliebe-babesak, mahukak eta kontrol-balbulak zilindroarekin eta atoiaren funtzionamendu-baldintzekin bat etorri behar dute.
Karga kontrolatzeko funtzioa garrantzitsua da zabortegiko atoi-sistema batean, gorputzak ez duelako kontrolik gabe erori behar presioa edo mahukaren baldintzak aldatzen badira. Ekipamenduaren diseinatzaileak balbularen antolamendua eta instalazio-argibideak berrikusi behar ditu martxan jarri aurretik.
HC-416 OEM zabortegi-atoiak eraikitzeko, flotaren ordezko lanetarako eta atoiak berritzeko erabil daiteke, non eskuragarri dagoen marko-espazioa eta altxatze-eskakizuna bere katalogoko datuekin bat datozenean.
Proiektuaren ohiko eztabaidak ardatz bakarreko edo tandem-ardatz-ardatz-atoiak, erabilgarritasun-atoiak, nekazaritza-atoiak eta eraikuntza arineko atoiak dira. Aukera zuzena benetako gorputzaren pisuaren, kargaren, bisagra geometriaren, nahi den isurketa-angeluaren eta funtzionamendu-ingurunearen araberakoa da.
Ez erabili 5-11,4 tonako tartea baimen bakar gisa. Karga erabilgarriak, gorputzaren egiturak eta karga banaketak igogailu-sistemako indarrak alda ditzakete. Berrikuspen tekniko bat egin behar da beste polipasto bat HC-416rekin ordeztu aurretik.
HC-416 guraize-polipastaren aurrekontua edo ordezko berrikuspena lortzeko, bidali:
Xehetasun horiei esker, polipastoa, zilindroa eta potentzia hidraulikoa sistema bakarrean berrikusi daitezke.
HC-416-k zaborrontzi-atoiak eraikitzen dituztenei guraize-polipastaren eredu zehaztu bat ematen die ebaluatzeko: 40,4 hazbeteko gorputzaren luzera, 5 hazbeteko zuloa, 16 hazbeteko trazua, 4,97 hazbeteko muntaketa-altuera eta 5-11,4 tonako katalogoaren edukiera.
Bidali atoiaren diseinua, altxatze-eskakizuna eta datu hidraulikoak HCICra, eskaera egin aurretik proiektuaren berariazko berrikuspen bat egiteko.
