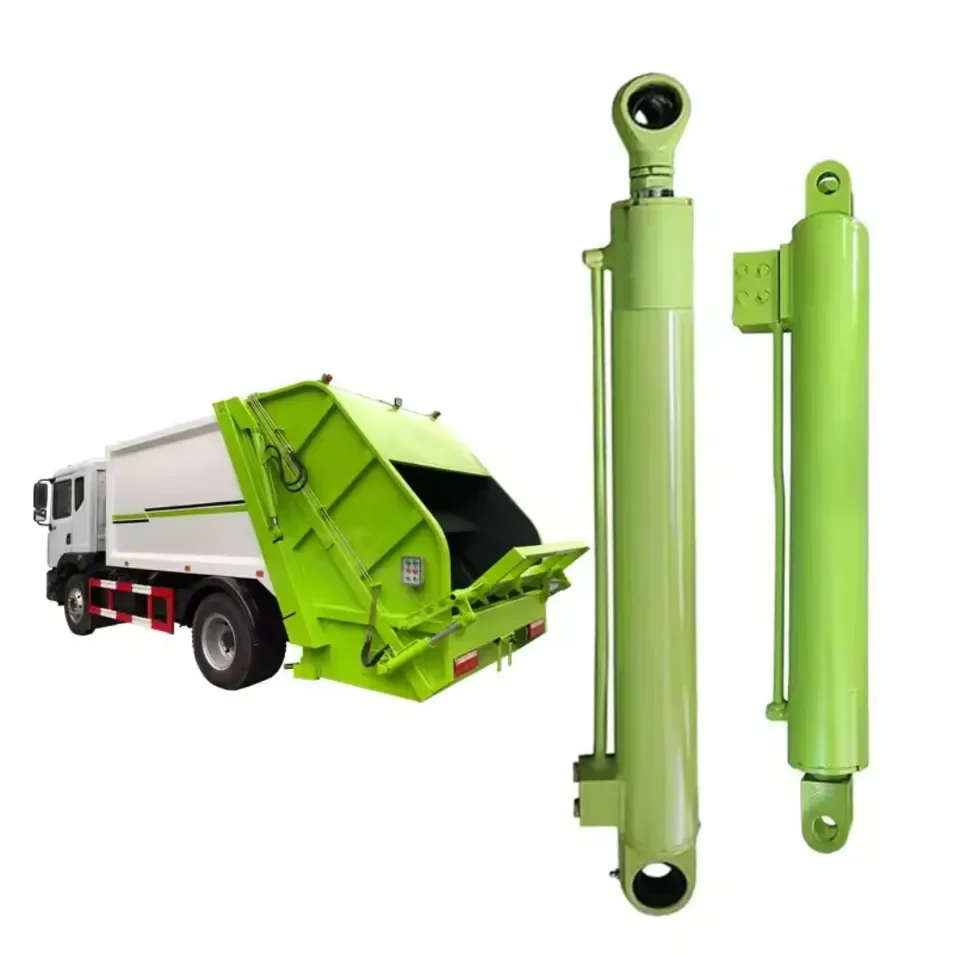

L-HYC00905 zabor-kamioientzako atzeko kargagailuaren zilindro irristakorra da, 5,5 hazbeteko zuloa, 2,5 hazbeteko haga eta 37 hazbeteko trazua dituen panel irristagarrietarako aplikazioetarako.
Bore:
5.5 inRod:
2.5 inStroke:
37inAtzeko kargagailuko zabor-kamioiaren irristagailu zilindroak aurreko kargagailuko beso-zilindroaren beste lan bat du. Gorputzaren barruan funtzionatzen du, panela kargatzeko eta transferitzeko zikloan mugituz. Horrek esan nahi du erabilgarri dagoen instalazio-espazioa, trazuaren ibilbidea eta konexio-puntuak zilindroaren indar-klasea bezain garrantzitsuak direla.
HCIC-k L-HYC00905 L Slide Zilindro gisa zerrendatzen du atzeko kargagailuko zabor-kamioien aplikazioetarako. Katalogoak 5,5 hazbeteko zuloa, 2,5 hazbeteko haga eta 37 hazbeteko trazua ematen ditu.
| Parametroa | Katalogoko balioa |
|---|---|
| Eredua | L-HYC00905 |
| Aplikazioa | L Slide Zilindroa |
| Bore | 5.5 in |
| Rod | 2.5 in |
| Trazua | 37 in |
Iturria: HCIC-2026 katalogoa, PDF artxiboa 11. orrialdea, inprimatutako katalogoaren 19. orrialdea. HCIC-ren atzeko kargagailuaren produktuaren informazioak L-HYC00905 ere zerrendatzen du, zulamen, haga eta trazu balio berdinekin.
Diapositiba panel bat ez da lerro zuzen batean mugitzen erresistentziarik gabe. Zilindroak atzeko kargagailuaren gorputzean funtzionatzen du, non ontziratutako materialak, gida-marruskadurak eta karga-baldintzek mugimenduari eragiten dioten. Trazua laburregia bada, baliteke panelak nahi duen ibilbidea ez betetzea. Muntatzeko posizioa okerra bada, zilindroa angelu desegoki batera iritsi daiteke edo abantaila mekaniko erabilgarria gal dezake.
5,5 hazbeteko zuloa eta 37 hazbeteko trazua zilindroa bera deskribatzen dute. Ez dute, beren kabuz, frogatzen atzeko kargagailu guztietarako egokituko denik. Diapositiba-gida, pin tartea, atzeratutako luzera, atakaren posizioa eta kontrol hidraulikoaren zirkuitua oraindik egiaztatu behar dira.
Hau da katalogoko bat-etortzearen eta ordezko baieztatu baten arteko alde praktikoa.
Eredu hau garrantzitsua da hauekin lan egiten duten erosleentzat:
Bereziki erabilgarria da erosleak dagoeneko L Slide Zilindroaren erreferentzia bat duenean eta zilindroaren neurriak egiaztatu nahi dituenean ordezko eskaera egin aurretik.
Atzeko kargagailuaren zilindro irristakorra berrikusteko, bidali honako hau eskuragarri badago:
Gorputzaren barruan instalatutako zilindroaren argazkia sarritan erabilgarriagoa da kanoiaren hurbileko planoa baino. Benetako muntaketa-angelua, erabilgarri dagoen sakea eta zilindroaren eta irristagailuaren panelaren arteko erlazioa erakusten du.
HCIC-ren atzeko kargagailuaren zilindroaren informazioak diapositiba, miaketa eta paketagailu aplikazioak estaltzen ditu. L-HYC00905-rako, lehenengo berrikuspena L Slide Zilindroaren konfigurazioan zentratu beharko litzateke, atzeko kargagailuen beste mekanismo batzuen zehaztapenak nahastu beharrean.
Jatorrizko modeloa jada eskuragarri ez badago, ordezkoa instalazioaren datu osoetatik egiaztatu behar da. Alea eta trazua abiapuntua baino ez dira. Lotura-geometriak eta lan-espazioak zehazten du zilindroak kamioiaren karrozerian mugimendu bera egin dezakeen ala ez.
HCIC katalogoak L Slide Zilindro gisa identifikatzen du atzeko kargagailuko zabor-kamioi aplikazio baterako.
Katalogoan 5,5 hazbeteko zuloa, 2,5 hazbeteko haga eta 37 hazbeteko trazua ageri dira.
Ez automatikoki. Muntatze-puntuak, atzeratutako luzera, portuen antolamendua, funtzionamendu-presioa eta irristagailuaren geometria ere bat egin behar dute.

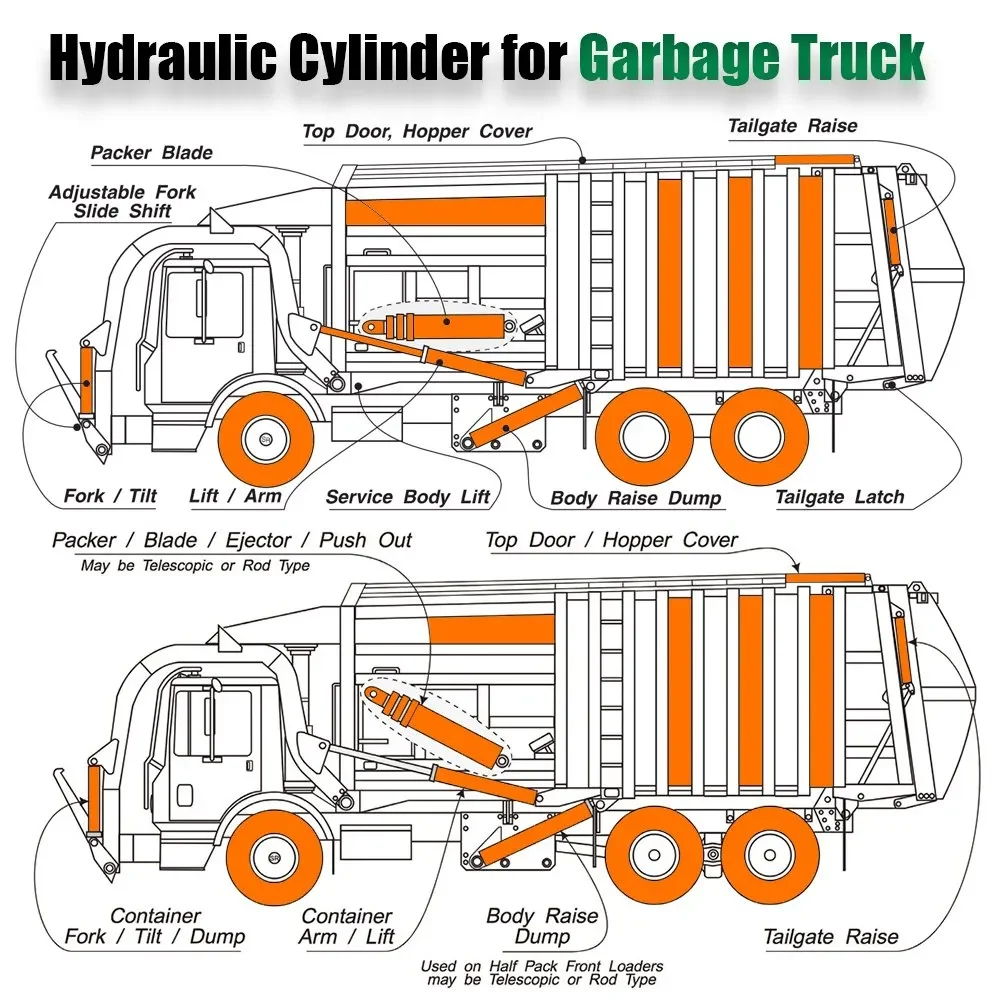

Mekanismo desberdinak funtzionatzen dituzte atzeko kargagailuaren gorputzean. Irristatze-zilindro batek mugitzen du irristatze-mekanismoa; packer-zilindro batek paketatze-mekanismoa funtzionatzen du. Haien neurriak eta muntaketa-eskakizunak ez dira hartu behar trukagarriak direnik.
Berrikuspen pertsonalizatua marrazki, lagin, OEM erreferentzia edo dimentsioko informazio oso batean oinarritu daiteke. Azken konfigurazioa ekoiztu aurretik baieztatu behar da.
