Presioa areagotzeazilindro hidraulikoakZirkuitu-diseinu-arazo bat da, funtzionamendu arruntean ikusezin gera daitekeena eta ganbera bat blokeatzen denean, balbula bat ixten denean, olioaren tenperatura aldatzen denean edo karga batek ustekabeko norabidean mugimendua behartzen duenean bakarrik ager daiteke.
Oinarrizko kausa haga bakarreko pistoi baten bi aldeetan dagoen eremu desberdina da. Olioa alde batean harrapatuta eta beste aldea presiopean edo mugitzera behartuta dagoenean, pistoiak indargailu hidrauliko gisa jardun dezake. Blokeatutako ganberan sortzen den presioa ponpak emandako presioa baino handiagoa izan daiteke.
Blokeo termikoa erlazionatutako arriskua da. Balbula itxien artean olioa harrapatu eta zilindroaren tenperatura igotzen bada, fluidoa bolumen ia finko baten barruan zabaltzen da. Presioaren igoerak zigiluak, osagarriak, balbulak, hodiak eta zilindroetako osagaietan eragin dezake, ponpa martxan ez dagoen arren.
OEM erosleentzat, funtsezko galdera ez da soilik "Zer da zilindroaren lan-presioa?" Era berean, "Zer presioa ikus dezake zilindroak zirkuitua blokeatuta, berotuta, jaitsi, geldituta edo atzera egiten denean?"
Ohiko bathaga bakarreko zilindro hidraulikoapistoi-eremu osoa txapelaren aldean eta eremu eraztun txikiagoa hagaren aldean. Hagaxkak hagaren alboko pistoiaren eremuaren zati bat hartzen du.
Txapelaren aldea presio egiten bada haga-alboko bolumena deskargatu ezin den bitartean, pistoiaren bidez transmititutako indarrak haga-alboko eremu txikiagoan eragiten du. Lehen pasabide harremana hau da:
Harreman hau ingeniaritza-emate tresna bat da. Baldintza sinplifikatu eta estatiko bat hartzen du eta ez du zirkuitu analisi osoa ordezkatzen. Benetako presioa ihesaren, harrapatutako airearen edukiaren, fluidoen konprimagarritasunaren, egitura-betetzearen, zigiluen portaeraren, balbularen erantzunaren, marruskaduraren, tenperaturaren eta mugimenduaren norabidearen araberakoa da.
Azalera erlazioa zilindro batek ponparen presioa gainditzen duen haga-alboko presioa jasan dezakeen arrazoia da. Zilindroak ez du ezerezetik energia sortzen; pistoiaren geometriaren bidez indarra eta desplazamendua trukatzen ditu blokeatutako bolumenak beste presio bat jasaten duen bitartean.
Demagun, eremu-erlazioa ilustratzeko soilik:
- Txapelaren alboko pistoiaren azalera 10 hazbete koadrokoa da
- Haga-alboko eraztun-eremua 7 in² da
- Txapelaren alboko presioa 2.100 psikoa da
- Haga alboko ganbera ezin da isuri
Intentsifikazioaren estimazio sinplifikatua hau da:
Hau ez da produktuaren balorazioa, probaren emaitza edo diseinuaren onespena. Kalkulu-adibide bat da, ponparen presiorako balio duen zilindro batek kontrako ganbera eta balbulen antolamendua berrikustea behar duela erakusten duen.
If the rod-side area is much smaller than the cap-side area, the theoretical pressure ratio becomes more severe. Benetako makinak presioa arintzeko edo mugatu dezake ihesaren, erliebe-balbularen edo egitura-mugimenduaren bidez, baina bide horiek nahita diseinatu eta egiaztatu behar dira.
Baldintza klasikoa kapa-muturrari aplikatzen zaion presioa da, haga-muturra norabide-balbula itxi batek, karga euste-balbulak, pilotu bidezko kontrol-balbulak edo izoztutako fluido-bide batek blokeatzen duen bitartean.
Arriskua areagotu egiten da zilindroa kargak erretrakziorantz bultzatzen duenean edo sartzen den kap-muturreko presioak. Hagaxka alboko olioak ez du nora joan, beraz presioa azkar igo daiteke.
Load-holding valves are used to prevent uncontrolled movement. Segurtasun-osagai garrantzitsuak dira, baina zirkuituak oraindik ere bide kontrolatua eman behar dio harrapatutako olioari luzapen, atzera, geldialdi eta aldaketa termikoetan.
Egoera batean esekita dagoen karga bat eusten duen balbula antolamendu batek beste egoera batean presio-tranpa bat sor dezake. Berrikuspenak abiaraztea, mugimendu normala, larrialdi-geldialdia, mahukaren hutsegitea, balbula desenergizatua eta mantentze-isolamendua izan behar ditu.
Tope gogor baten aurka bultzatutako zilindro batek presio-punta edo fluidoa harrapatzea sor dezake balbulak fluxua ematen jarraitzen badu. Tope mekanikoak ez du energia hidraulikoa kentzen; karga egiturara, zilindrora, euskarrietara eta zirkuitura transferitzen du.
Beraz, karrera amaierako kontrola, kuxinen ezarpenak, erliebe-bideak eta makinen geldialdiak elkarrekin berrikusi behar dira. Kuxin bat ez da behar bezala diseinatutako presioa mugatzeko bide baten ordezkoa.
Zirkuitu batzuk nahita konektatzen dituzte zilindroen atakak abiadura aldatzen duten moduan edo lekuz aldatutako haga-alboko olioa erabiltzen duten moduan. Zirkuitu horiek presio eta fluxu erlazio ezohikoak sor ditzakete. Baliteke zilindro estandar baten kalkulu batek ez deskribatzen benetako portuko presioak.
Eskemak kap-mutur eta haga-muturretako ganberen arteko konexio guztiak identifikatu behar ditu, birsorkuntza-bideak, lerro pilotuak, sekuentzia-balbulak eta fluxu-kontrolak barne.

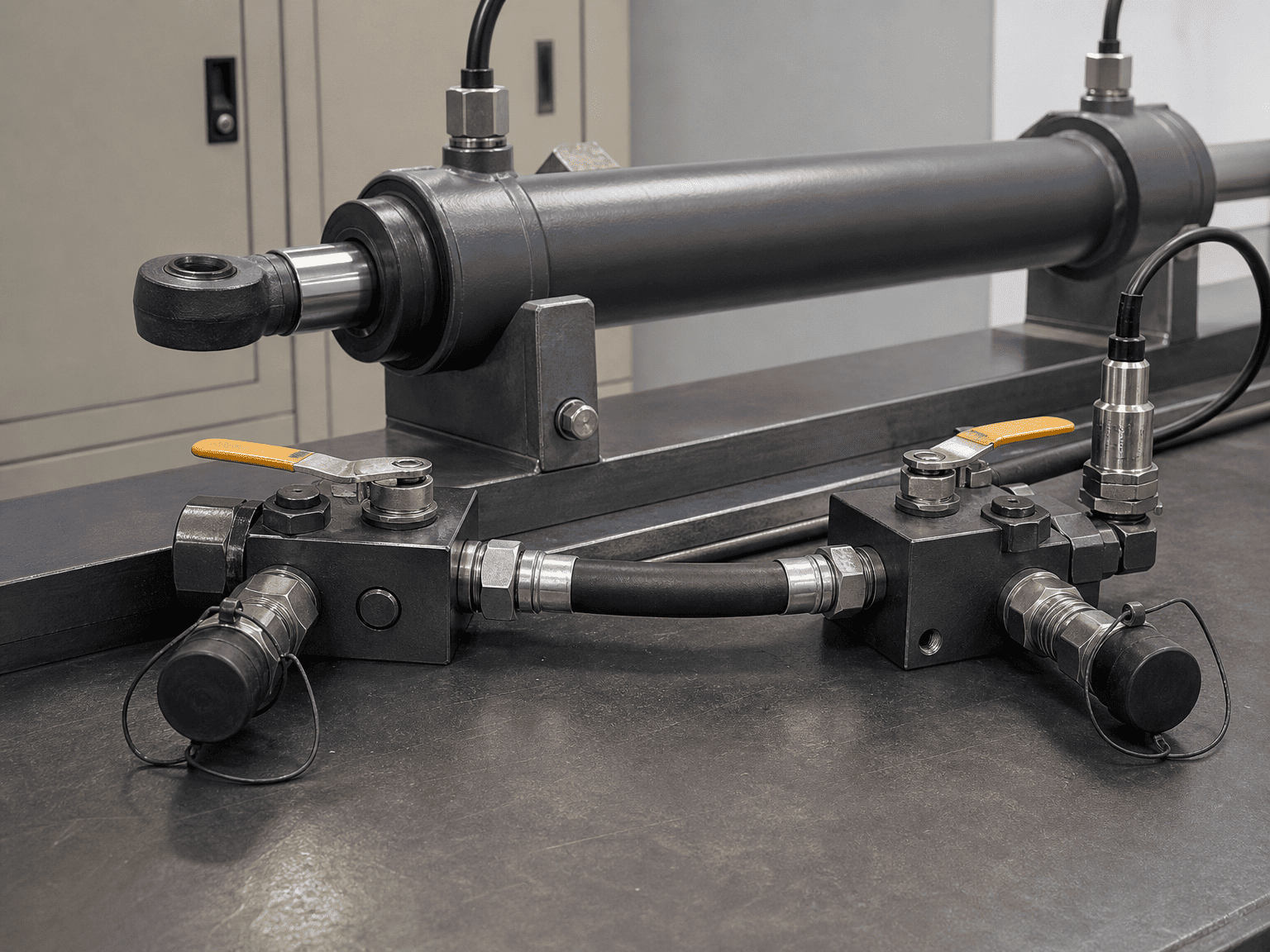

Olio hidraulikoa bere tenperatura igotzean hedatu egiten da. Petrolioa bolumen zurrun edo ia zurrun batean harrapatuta badago, hedapenak ez du nora joan eta presioa handitu egiten da.
Presioaren igoeran fluidoen propietateek, harrapatutako bolumenek, tenperatura-aldaketak, aire-edukiek, osagaien elastikotasunak eta ihesaren edo erliebearen erabilgarritasunak eragiten dute. Hedapen termikoaren estimazio sinplifikatuak arriskuaren nondik norakoak erakusten lagun dezake, baina ez da erabili behar azken presioaren iragarpen gisa fluidoaren datuen eta sistemaren adostasunik gabe.
Blokeo termikoa gerta daiteke:
- Zilindro bat itxitako bi balbulaz isolatuta dago
- Pilotuek egindako txekeek bi portuak harrapatzen dituzte
- Akoplamendu azkarrak deskonektatzen dira haien artean harrapatuta dagoen olioarekin
- Makina bat baldintza hotzetik tailer epel batera eramaten da
- Eguzkiaren argiak edo beste bero-iturri batek zilindro isolatu bat berotzen du
- Karga euste-zirkuitu batek presioaren berdinketa normala eragozten du
Baliteke ponpa itzalita egotea presioa igo bitartean. Horregatik, mantentze-langileek ez lukete hartu behar energiarik gabeko zirkuitu hidrauliko bat presiorik gabe dagoela.
Identifikatu harrapatutako bolumenak eta kalkulatu edo probatu presio-ibilbidea kapa-muturraren eta haga-muturraren. Sartu balbula-ihesak, hedapen termikoa, harrapatutako airea eta egitura-betetzea.
Zirkuitu batek erliebe-gailu bat, hedapen-bolumena, metagailu-antolaketa edo kontrolatutako makillaje-bide bat behar dezake. Irtenbide zuzena kargaren, arriskuaren, balbula-arkitekturaren eta aplika daitezkeen makinen diseinu-baldintzen araberakoa da.
Ez gehitu erliebe-balbularik bere presioaren ezarpena, emaria-ahalmena, isurketa-ibilbidea eta karga eusteko funtzioarekin elkarreragina egiaztatu gabe.
Egiaztatu zilindro-hodia, pistoia, hagatxoa, zigiluak, atakak, mahukak, osagarriak, balbulak, kolektoreak eta muntaketa-egitura. Ponparen erliebearen ezarpena ez da automatikoki blokeatutako ganbera guztietan ikusten den presio maximoa.
Review normal stop, emergency stop, loss of electrical power, hose failure, valve spool return, pilot pressure loss and manual maintenance isolation. Seguru eusteko baldintza batek presioa arintzeko bidea eska dezake oraindik.
Definitu hotza abiarazte-egoera, funtzionamendu-tenperatura, aparkatu-egoera, biltegiratze-tenperatura eta bero-esposizio zuzena. Fluidoa harrapatuta dagoen bitartean zilindro bat isolatu badaiteke, arriskuaren berrikuspenean presio termikoa kontuan hartu behar da.
Presioa areagotzea edo blokeo termikoa susma daiteke makinak erakusten duenean:
- Hagaxka alboko mahuka edo horniduraren hutsunea ponparen presio normala izan arren
- Zigiluaren estrusio-eredua bat datorren ponparen gainpresioaren gertaerarik gabe
- Berotu edo hoztu ondoren mugitzen zaila den zilindroa
- Karga eusteko balbula, espero baino estuago blokeatzen dena
- Ponpa gelditu ondoren geratzen den presioa
- Mantentze-lanetan segurtasunez askatu ezin den bukadura
- Gelditu edo tenperatura-aldaketaren ondoren soilik irekitzen den erliebe-balbula
- Zilindro bat geldiune mekaniko batera iristen denean, presio-puntak azaltzen ez direnak
Sintoma hauek ez dira mekanismo baten froga. Portuaren presioa eta blokeatutako bolumenaren portaera neurtu eta mapatu behar direla adierazten dute.
1. Egin makina seguru. Jarraitu makinaren fabrikatzailearen isolamendu eta energia metatutako prozedura. Ez askatu fiting bat "presioa dagoen ala ez ikusteko".

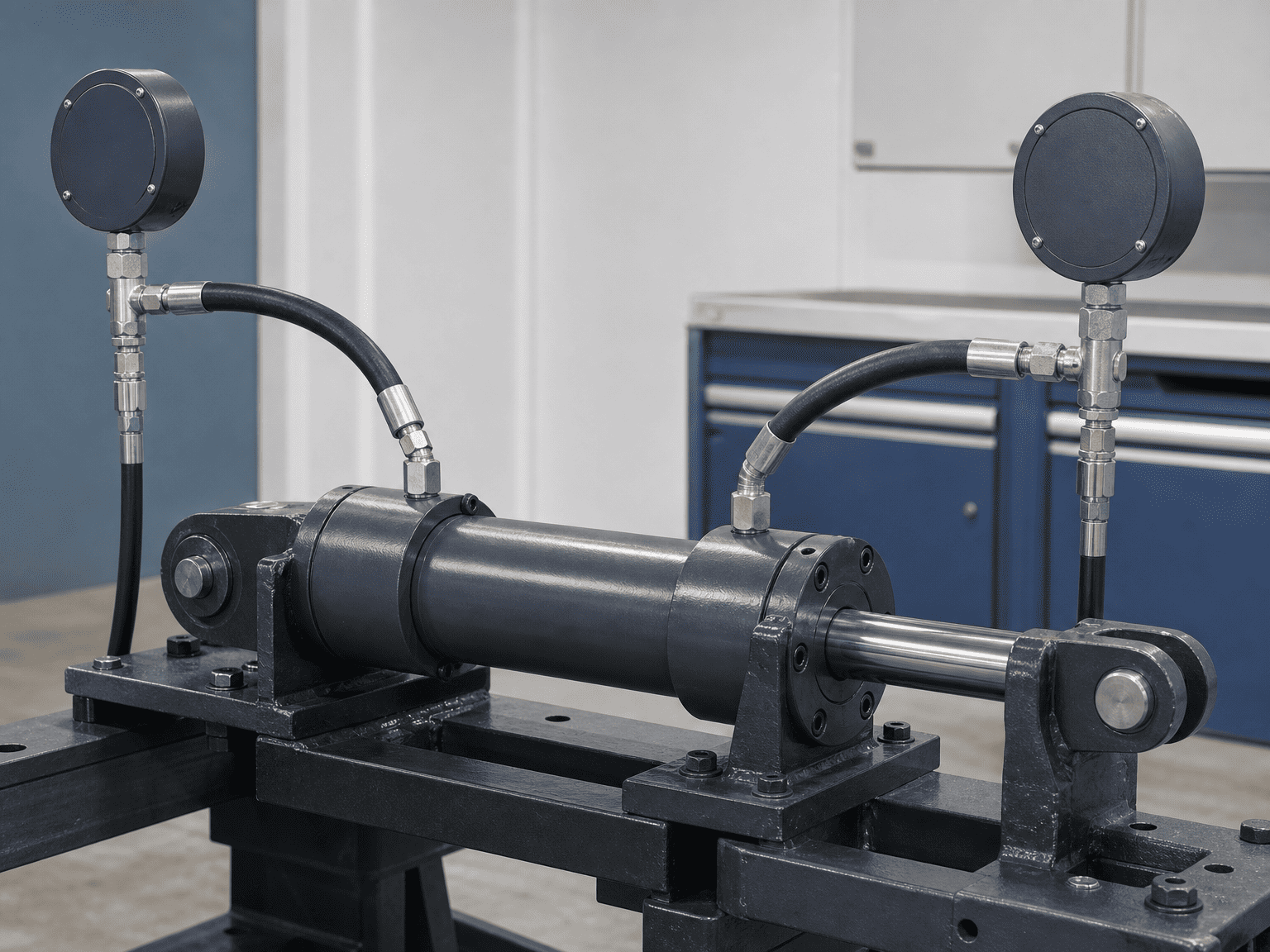

2. Erregistratu bi portuen presioak. Neurtu presioa zilindroaren ataketan dagozkion karga eta tenperatura baldintzetan, ez bakarrik ponpan.
3. Trazatu balbularen logika. Pilotu bidezko egiaztapenak, kontrabalbulak, sekuentzia-balbulak, fluxu-kontrolak eta birsorkuntza-konexio oro identifikatzea.
4. Harrapatutako bolumenak identifikatzea. Markatu balbula itxien edo deskonektatutako akoplagailuen bidez isolatu daitezkeen atal guztiak.
5. Egiaztatu tenperaturaren historia. Erregistratu fluidoen eta giro-tenperaturak presio-gertaeraren aurretik, bitartean eta ondoren.
6. Ikuskatu hutsegitearen kokapena. Konparatu haga-alboko eta txano-alboko zigiluak, osagarriak, mahukak eta balbulen barrunbeak presioari lotutako kalteetarako.
7. Errepasatu marrazkiaren berrikuspena. Egiaztatu eremuaren aldaketek ez dutela erliebe-biderik kendu edo balbularen iturgintza aldatu.
8. Berriro proba baldintza kontrolatuetan. Erabili tresneria egokia eta dokumentatutako proba-plan bat makina zerbitzuan jarri aurretik.
Fabrikatzaile batek erantzun erabilgarriago bat eman dezake kontsultak barne hartzen dituenean:
- Zilindro-zuloa, haga-diametroa, ibilbidea eta muntaketa-antolamendua
- Tapa-mutur eta haga-muturretako ataken tamainak eta mahukaren bideratzea

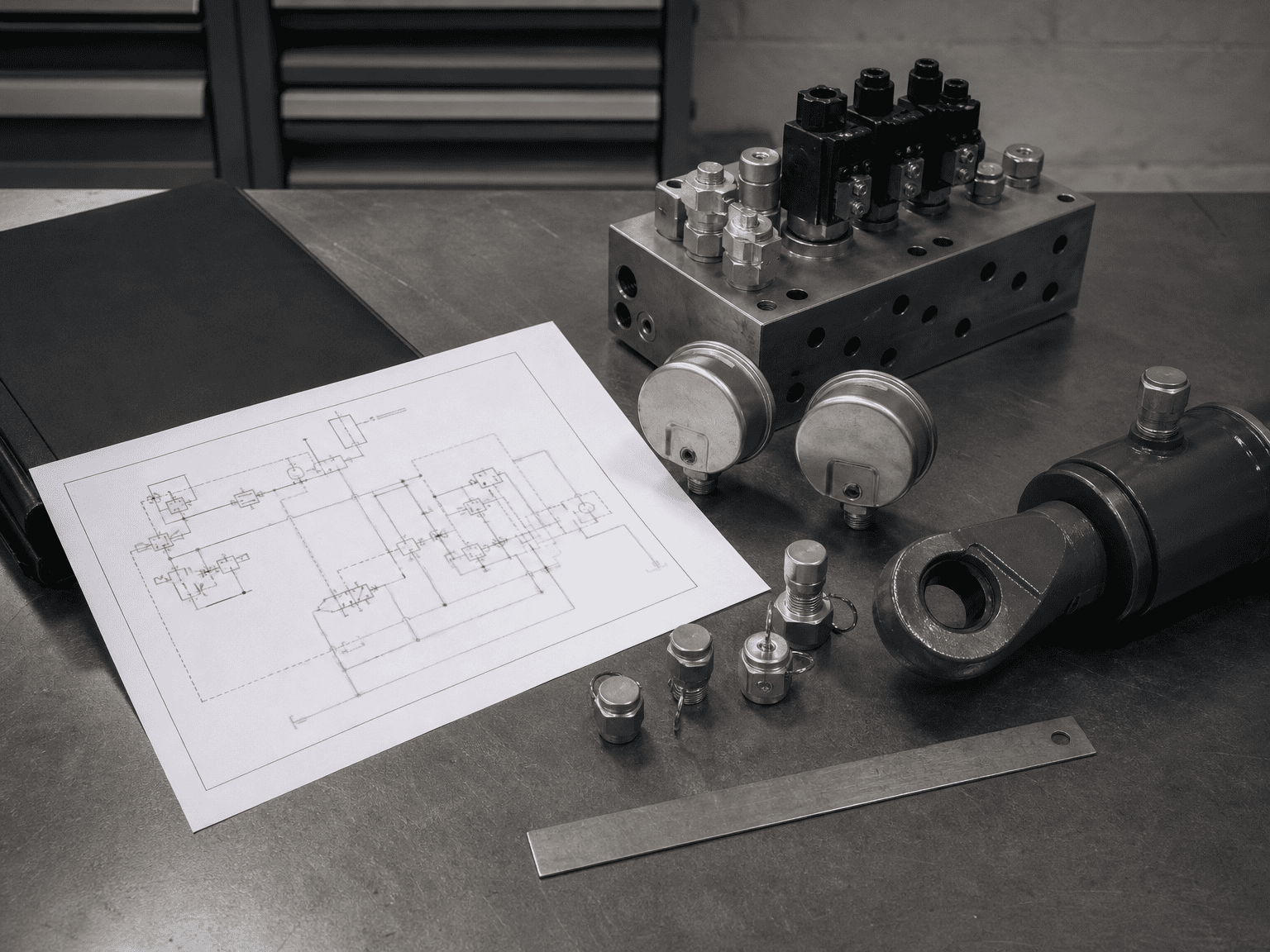

- Eskema hidraulikoa balbula-sinboloekin eta lerro pilotuekin
- Ponpa arintzeko presioa eta neurtutako presioa zilindro-ataka bakoitzean
- Kargaren norabidea, karga esekiaren egoera eta geldiune mekanikoak
- Karga eusteko balbula, kontrapeso balbula eta kontrol balbula pieza-zenbakiak
- Fluido mota, tenperatura-tartea eta harrapatuta dagoen bolumenaren egoera
- Geldialdi arrunta, larrialdi-geldialdia eta potentzia galtzeko portaera
- Huts egin duten zigiluen, sarreren, hodien edo balbulen argazkiak
- Beharrezko euste-funtzioa eta aplikagarriak diren makinen segurtasun-baldintzak
Ponpa-presioaren balio bakarra oso gutxitan nahikoa da presioa areagotzea diagnostikatzeko.
Eremuaren kalkulua ilustratiboa ez da presio-kalifikazioa. The article does not assign a universal relief setting, valve size, allowable temperature range or safe working pressure to an unspecified cylinder.
Presio-muga zuzena uneko zilindroaren marrazkitik, materialaren eta zigiluaren zehaztapenetatik, zirkuituaren diseinutik, balbulen datuetatik, proba frogatik eta makinaren arriskuen ebaluaziotik etorri behar da. Parker katalogo batek, artikulu hidrauliko orokor batek edo formula batek azaldu dezake mekanismoa, baina horietako inork ez du azken eskaeraren berrikuspena ordezkatzen.
HCIC, Jinan Huachen Industrial Co., Ltd. izenez ere ezaguna, zilindro hidraulikoak eta potentzia hidraulikoko unitateak garatzen eta fabrikatzen ditu ibilgailuetarako, hondakinak kudeatzeko, eraikuntzarako eta industria ekipamenduetarako. Presioaren intentsifikazioaren berrikuspena egiteko, eman zirkuitu osoa eta neurtutako funtzionamendu-baldintzak, zilindroa makinaren zati gisa ebaluatu ahal izateko, ez isolatuta.
