Zilindro hidraulikoaren diesela martxan jartzea eta zirkuituaren arazoa da, ez zigiluen arazoa soilik

Zilindro hidraulikoaDieseling-a arreta handiagoa jasotzen ari da hutsegiteen ikerketetan, kalte ikusgaiak sarritan agertzen direlako zigiluan, eta hasierako arazoa zirkuituan, martxan jartzeko prozeduran edo karga-kontrolean egon daitekeen bitartean.

The mechanism is not a fuel leak or an electrical ignition event. It is the rapid compression and heating of air mixed with hydraulic oil. When air is drawn into a cylinder chamber and then compressed quickly, the local temperature can become high enough to damage seal material. Ondorioz, zigiluak erreak, gogortuak edo pitzatuak, koloreztaturiko osagaiak eta zigilu itxuraz zuzena ordezkatu ondoren errepikatzen diren hutsegitea izan daitezke.

OEM erosleentzat, mezu praktikoa erraza da: hondatutako zigilua ordezkatzea ez da erabateko zuzenketa-ekintza bat airearen sarrera-iturria eta airea konprimitu zuen presio-egoera ikertu arte.

I. Zer esan nahi duen zilindro hidraulikoaren dieselak

Gasolio hidraulikoa, diesel efektua ere deitua, olio hidraulikoan airea dagoenean eta aire-olio nahasketa konpresio azkarra jasaten denean gertatzen da. The name comes from the similarity to the heat generated when gas is compressed in a diesel engine. In a hydraulic cylinder, the event can occur locally at a seal, inside a chamber or during a rapid pressure transition.

The most important distinction is between dissolved air and entrained or free air. Hydraulic oil can contain air in solution without causing an immediate fault. Arriskua aldatzen da presioa jaisten denean edo zirkuituak presio negatiboa sortzen duenean, airea disoluziotik ateratzeko edo zigilu, mahuka, konexio edo ponparen sarreratik sartu ahal izateko. Bubbles then become available for rapid compression.

A zilindro hidraulikoaberaz, gasolioaren kalteak ager ditzake kanpo-olio-isuri nabaririk ez dagoenean ere. Hagaxka zigilua presiozko fluidoa atxikitzeko diseinatuta dago batez ere. Presio negatiboko egoeran, baliteke airea barrurantz ateratzea eragotziko ez izatea.

II. Porrota nola garatzen den

Sekuentzia tipiko batek lau etapa ditu:

1. Airea sartzen da edo oliotik bereizten da. Hori betetzean, garbitzean, odoljario osatugabean, presio negatiboan, konexio solteetan, balbula akastun batean edo ponparen sarrerako arazoetan gerta daiteke.

2. Aire-olio nahasketa konpresio gune batera iristen da. Ganberak, zigiluen interfazeak edo pasabide mugatuak presio-trantsizio azkarra sor dezakete.

3. Konpresioak beroa sortzen du. Gasa konprimitzen den denbora zenbat eta laburragoa izan, orduan eta larriagoa izan daiteke tokiko gertaera termikoa.

4. Zigiluaren materiala hondatuta dago. The seal may burn, harden, crack, lose its lip geometry or show localized discoloration.

The visible result can be mistaken for ordinary wear. Ordinary wear is usually distributed over a contact surface. Litekeena da gasolioaren kalteak oso lokalizatuta dagoen erre-eremua, material hauskorra, karbono-itxurako kolorazioa edo beroak kaltetutako zigiluaren sekzio bat agertzea, besterik gabe urratuta baino.

Ondorio forentsea oraindik ere osagaien ikuskapen osoa oinarritu beharko litzateke. Erretako zigilu bat tenperatura altuko gertakari posible baten froga da, ez berez zirkuitu matxura zehatz baten froga.

III. Aire-sarrerako bideak

3.1 Abian jartzeko odoljarioa osatu gabe

a badazilindro hidraulikoabere ganberak garbitu gabe betetzen eta abiarazten da, airea gera daiteke txanoaren muturrean, hagatxoan, mahuketan edo zirkuituko puntu altuetan. Lehen mugimendu azkarrak aire hori konprimitu dezake operadoreak arazoa ezagutu aurretik.

Abian jartzea zilindroaren benetako orientazioaren eta zirkuituaren inguruan planifikatu behar da. Zilindro horizontal batek, mahuka luze batek eta balbula bloke batek zilindroaren gainean edo azpian airea harrapatzen du leku ezberdinetan. Makina batean funtzionatzen duen odoljario-puntuak baliteke beste diseinu batetik airea ez kendu.

3.2 Presio negatiboa gehiegizko karga batean

Karga batek zilindro bat mugi dezake ponpak ganbera aktiboari fluidoa ematen dion baino azkarrago. Horrek presio baxuko egoera sor dezake haga aldean edo beste ganbera batean. Orduan airea hagatxoaren zigilutik pasa daiteke edo olioaren barruko disoluziotik askatu daiteke.

Arrisku hori ohikoa da grabitateak, boom batek, zabortegi batek edo mugitzen den beste masa batek zilindroaren mugimenduari laguntzen dion aplikazioetan. Zirkuituak karga kontrolatu behar du kargak eragingailuak kontrolatu gabeko hornidura-egoerara eramaten utzi beharrean.

3.3 Balbula akastunak edo gaizki egokituak

Flotatzaile-balbulek, karga kontrolatzeko balbulek, kontrabalantza-moldaketak eta beste babes-gailu batzuek olioa nola mugitzen den eragiten dute karga batek ponpa gainditzen duenean. Itsatsita dagoen, gaizki egokitutako, gaizki iturtutako edo kargarako egokia ez den balbula batek airea sartzeko aukera ematen duen presio-egoera sor dezake.

Balbula bat ez da epaitu behar zilindroa mugitzen den ala ez bakarrik. Berrikuspenak balbularen portaera estali behar du abiaraztean, jaistean, gelditzean eta karga-aldaketa azkarrean.

3.4 Hodi solteak eta konexioak

Xurgatze-alboko ihes batek airea sartzea ahalbidetzen du, presio-alboko konexio batean ikusten den olio-ihes ikusgarri bera sortu gabe. Hodien muturrak, egokigailuak, zigiluak, ponparen sarrerako osagarriak eta zilindroen atakak solteak, kalteak eta zigilatzeko metodo okerra egiaztatu behar dira.

Ikuskapenak fluidoaren bidea jarraitu behar du, ez zilindro-guruinean gelditu. Sistemak konponketan zehar aldatutako mahuka malgu bat, akoplamendu bizkor edo manifold bat badu, sartu ikerketan.

3.5 Ponparen sarrera eta biltegiaren baldintzak

Fluido-maila baxuak, xurgatze-iragazki mugatuak, isurketa-lerro batek edo ponpa-arazo batek airea sar dezakete zirkuitu hidraulikoan olioa zilindrora iritsi aurretik. Orduan, zilindroa kaltea ikusten den lekua da, ez zertan matxura hasi zen tokia.

IV. A Practical Failure-Diagnosis Workflow

1. urratsa: huts egindako frogak gorde

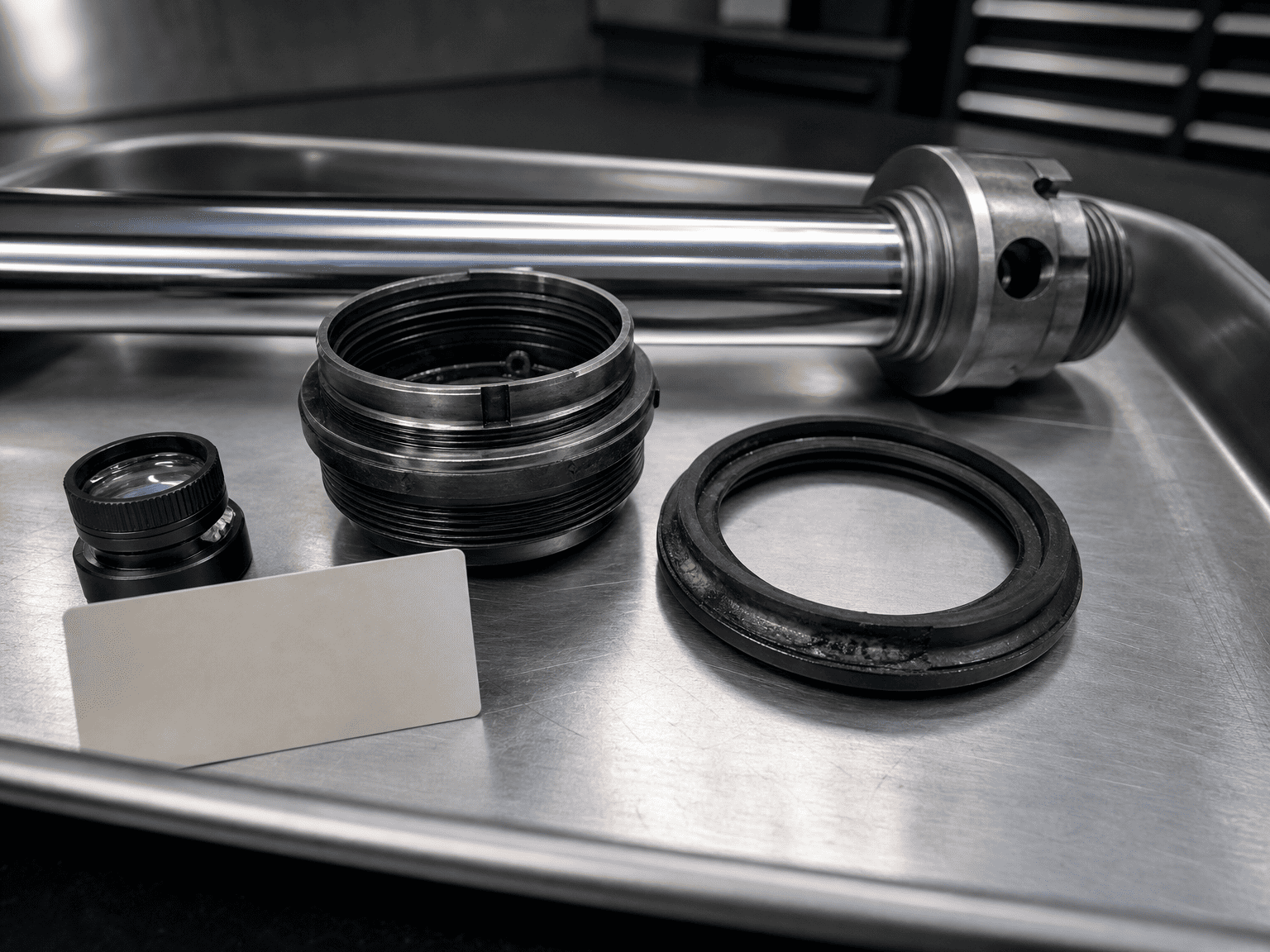

Photograph the seal before cleaning it. Grabatu bere posizioa, orientazioa, gogortasuna, kolorea, ezpainen egoera eta falta den materiala. Mantendu bat datozen pistoia, guruina, hagatxoa eta zilindro-hodia ikuskatzeko eskuragarri.

Ez bota huts egin duen zigilua kalteak dokumentatu aurretik. Erreduraren kokapenak haga-alboko gertaera bat pistoi-alboko gertaera edo presio-tranpa lokalizatu batetik bereizten lagun dezake.

2. urratsa: bereizi bero-kalteak ohiko higaduratik

Bilatu:

- Eremu marroiak, beltzak edo beiraztatuak lokalizatuak

- Zigilatze-material gogortua edo hauskorra

- Beroaren eraginpeko eskualde bati jarraitzen dioten pitzadurak

- Urtutako ertzak edo ezpainen definizioa galtzea

- Antzeko kalteak zigilu batean baino gehiagotan

- Presio-trantsizio- edo fluxu mugatuko eremu batetik gertu kolorea uztea

These signs should be compared with rod scoring, extrusion clearance, contamination marks, chemical incompatibility and over-temperature exposure. Hainbat hutsegite modu batera gerta daitezke.

3. urratsa: Berrikusi martxan jartzeko erregistroa

Galdetu ea zilindroa aldez aurretik beteta zegoen, ganberak odoljatutako ala ez, zenbat ziklo deskargatu bete ziren eta zilindroa amaierako topeetan sartu zen hasierako abiaraztean.

Martxan jartzeko erregistroak fluidoa, iragazkien egoera, balbularen ezarpena, proba-presioa, mugimendu-sekuentzia eta edozein zarata anormal edo mugimendu esponjoso identifikatu behar ditu. Erregistrorik ez badago, tratatu lehen funtzionamendu-zikloa egoera ezezagun gisa, zilindroa behar bezala purgatu dela suposatu beharrean.

4. urratsa: Probatu karga-kontroleko zirkuitua

Egiaztatu balbula mota, iturgintza, doikuntza, erantzuna eta egoera benetako kargapean. Egiaztatu zirkuituak zilindroa hornituta mantentzen duela gainegiko mugimendu batean eta ez duela kontrolatu gabeko huts-egoerarik onartzen.

Ez handitu balbularen ezarpena, besterik gabe, makina azkarrago mugitzeko. Ezarpena zilindro, karga, mahuka, balbula eta egitura-antolamenduaren arabera berrikusi behar da.

5. urratsa: egiaztatu sistemako beste leku batzuetan airerik dagoen

Inspect the reservoir level, suction line, strainer, pump inlet seals, hose ends and quick couplers. Egiaztatu aparra, mugimendu esponjosoa, abiadura ezegonkorra eta tenperatura edo zikloaren norabidearekin aldatzen den zarata.

Airea aurkitzen bada, zuzendu sarrera-bidea zigilu berri bat instalatu aurretik. Bestela, ordezkapenak huts egin dezake modu berean.

V. Prebentzioa martxan jartzean

Abian jartzeko sekuentzia seguruago bat kontserbadorea da diseinuz:

• Bete zilindroa eta zirkuitua zehaztutako fluido hidrauliko garbiarekin, onartutako zerbitzu-guneak erabiliz.
• Berretsi urtegiaren maila, xurgatze-aldearen osotasuna eta iragazkien egoera.
• Blokeatu airea zilindrotik eta zirkuituko puntu altuetatik.
• Zilindroa poliki-poliki eta kargarik gabe ibili makinaren diseinuak ahalbidetzen duen tokian.
• Gelditu zilindroa amaierako tope batera behartu aurretik, aire-purgaren hasierako fasean.
• Ikuskatu fluidoa, zarata, mugimenduaren leuntasuna eta konexioak.
• Errepikatu egiaztapena karga kontrolatuan, eskaria handituz deskargatutako mugimendua egonkorra izan ondoren.
• Erregistratu balbulen ezarpenak, presioaren irakurketak, tenperatura eta ikusitako portaera.

Prozedura zehatzak makinaren fabrikatzailearen argibideak eta zilindro hornitzailearen eskakizunak jarraitu behar ditu. Goiko sekuentzia ingeniaritza berrikusteko esparru bat da, ez martxan jartzeko prozedura unibertsala.

VI. What OEM Buyers Should Ask a Cylinder Manufacturer

Dieselaren edo behin eta berriz zigiluen erretzeari buruzko kontsulta erabilgarriak honako hauek izan behar ditu:

- Zilindroaren zuloa, hagaren diametroa, ibilbidea eta muntatze estiloa

- Kargaren norabidea eta zamak zilindroa gaindi dezakeen ala ez

- Eskema hidraulikoa eta balbulen pieza-zenbakiak

- Ponparen sarreraren antolamendua eta urtegiaren mailaren egoera

- Laneko presioa eta presioa hutsegite gertaeran

- Emaria eta zilindroaren abiadura estimatua

- Erabilitako martxan jartzeko eta odoljarioko prozedura

- Fluido mota, tenperatura eta garbitasun-egoera

- Huts egin duten zigiluen eta elkartze gainazalen argazkiak

- Porrotaren aurreko ziklo-kopurua eta hutsegitea errepikagarria den

- Mahuketan, balbuletan, osagarrietan, zigiluen edo softwarean egindako azken aldaketak

Informazio horri esker, berrikuspenak zilindroen diseinu-arazo bat aire-irenstetik, balbulen kontrolatik, instalaziotik edo martxan jartzeatik bereizteko aukera ematen du.

VII. What Dieseling Does Not Prove

Erretako zigilu batek ez du automatikoki frogatzen zigiluaren materiala akatsa zenik. Ez du frogatzen zilindroaren presioak katalogoko kalifikazioa gainditzen zuenik, eta ez du frogatzen kutsadura zenik kausa bakarra.

Teknikoki defenda daitekeen ondorioak zigiluaren, zilindroen gainazalen, zirkuitu hidraulikoaren, funtzionamendu-sekuentziaren eta mantentze-erregistroaren frogak behar ditu. Eskuragarri dauden frogak osatugabeak badira, adierazpen zuzena da diesela berretsi behar duen susmozko hutsegite mekanismoa dela.

VIII. HCIC buruz

HCIC, Jinan Huachen Industrial Co., Ltd. izenez ere ezaguna, zilindro hidraulikoak eta potentzia hidraulikoko unitateak garatzen eta fabrikatzen ditu ibilgailuetarako, hondakinak kudeatzeko, eraikuntzarako eta industria ekipamenduetarako. For a dieseling investigation, provide the complete failure evidence and circuit data rather than only the failed seal.
