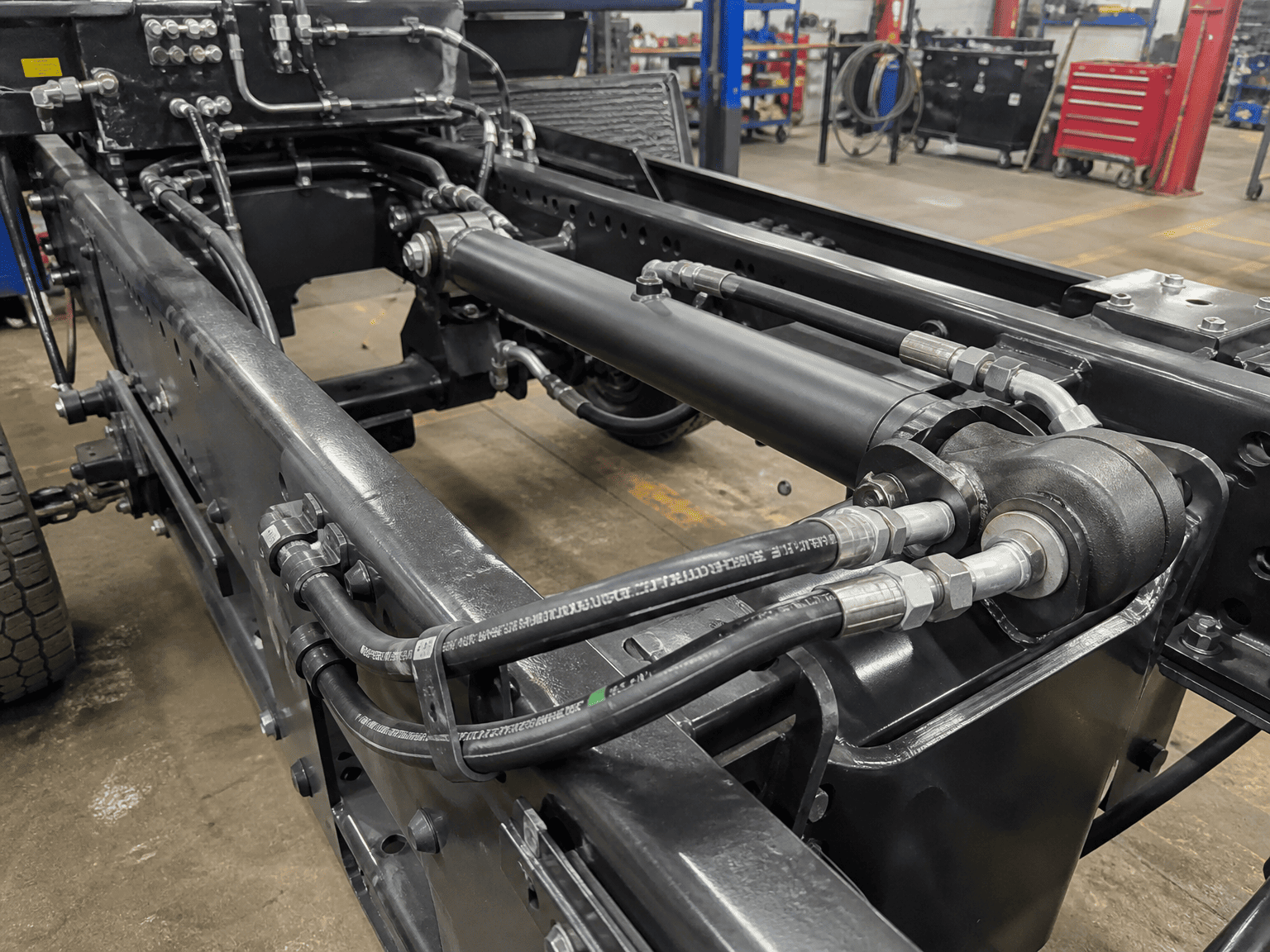

Noiz azilindro hidraulikoadiseinatutako ziklo-abiadura lortzen huts egiten du edo hogeita hamar minutuko funtzionamenduaren ondoren bero-bero egiten du, ingeniariek maiz leporatzen diote ponpa hidraulikoari edo kontrol-balbulari. Tailerrean, ordea, arrazoia askoz errazagoa da askotan: zilindro-atakak eta elkarren arteko iturgintza iturgintza oso txikiak dira behar den emarirako.
Portu-zulo mugatu batetik behartutako fluidoak lorategiko mahuka baten bidez lehertutako ura bezala jokatzen du. Abiadurak gora egiten du, fluxu laminarra turbulentzia bortitz bihurtzen da eta presio-jaitsiera izugarriak garatzen dira portuko eztarrian zehar. Murrizketa honek zaldi hidrauliko baliotsuak bero suntsitzaile bihurtzen ditu zuzenean, luzapen-ibilbide azkarrak moteltzen ditu eta kabitazio lokalizatua edo atzeko presioko zigilu-leherketa eragin dezake abiadura handiko grabitatearen erretrakzioan.
Zure portuaren tamaina egokia lortzea ez da tresna-ohean gertatzen den hari-txorrota bat etortzea soilik. Eragiketa-lerro guztietan fluidoaren abiadura orekatzea eskatzen du, energia isil, energetikoki eraginkorra eta ihesik gabekoa bermatzeko.
Jariakinaren abiadurak agintzen du olioa korronte paraleloetan (fluxu laminarra) leunki isurtzen den edo marruskadura-erresistentzia handiarekin (fluxu nahasia) bortizki dabilen. Ekipo industrial eta mugikorren eraikitzaileek abiadura jarraibide zorrotzak jarraitzen dituzte zirkuitu adar desberdinetan:
| Zirkuitu Adarra / Line Mota | Gomendatutako abiadura (m/s) | Gomendatutako abiadura (ft/s) |
|---|---|---|
| Ponpa Xurgatze Lineak | 0,5 eta 1,2 m/s | 2,0 eta 4,0 oin/s |
| Itzultzeko lerroak (presio baxua) | 1,5 eta 2,5 m/s | 5,0 eta 8,0 oin/s |
| Presio-lerro jarraituak | 3,0 eta 5,0 m/s | 10,0 eta 16,0 oin/s |
| Aldizkako Emari Handiko Lerroak | Gehienez 6,0 m/s | Gehienez 20,0 oin/s (lanbide laburra) |
| Zilindro Portu Eztarria | 3,5 eta 5,5 m/s | 12,0 eta 18,0 oin/s |
Inhaga bakarreko efektu bikoitzeko zilindroak, erretrakzio-fluxuan txapelaren muturretik irteten den olioa eremu-erlazioarekin biderkatzen da (askotan 1,5:1 eta 2:1). Ponpa batek 30 GPM sartzen baditu hagaxka barrunbean, **45 eta 60 GPM-k irteten dira txanoaren amaierako atakatik. Txapelaren ataka 30 GPM-ko hornikuntza-tasarako soilik neurtuta bazegoen, itzulerako linearen abiadurak 25 oin/s-tik gora izan ditzake, atzera-presioari aurre egiteko eta sistema osoa gehiegi berotzen duen atzera-presioa sortuz.
Erabili honako erreferentzia azkar-taula hau gomendatutako zilindroaren ataka gutxieneko tamaina hautatzeko, atakatik sartu edo irteten den momentuko gailur-fluxuaren arabera:
| Emaria-tasa (GPM) | Emaria (L/min) | SAE hari zuzena O-Ring Boss (ORB) | SAE 4-bolt brida (61 kodea / 62 kodea) |
|---|---|---|---|
| 1 eta 5 GPM | 4 eta 19 L/min | SAE #4 (7/16-20) | Ez dago aplikagarri |
| 5 eta 12 GPM | 19 eta 45 L/min | SAE #6 (16/9-18) | Ez dago aplikagarri |
| 12 eta 22 GPM | 45 eta 83 L/min | SAE #8 (3/4-16) | 1/2" Kodea 61 Brida |
| 22 eta 38 GPM bitartean | 83 eta 144 L/min | SAE #10 (7/8-14) | 3/4" Kodea 61 Brida |
| 38 eta 55 GPM | 144 eta 208 L/min | SAE #12 (1-1/16-12) | 1" kodea 61 brida |
| 55 eta 90 GPM bitartean | 208 eta 340 L/min | SAE #16 (1-5/16-12) | 1-1/4" 61/62 kodea |
| 90 eta 150 GPM artean | 340 eta 568 L/min | SAE #20 (1-5/8-12) | 1-1/2" 61/62 kodea |
| 150 GPM baino gehiago | 568+ l/min | Bloke pertsonalizatua | 2"tik 3" bitarteko 62 kodea |

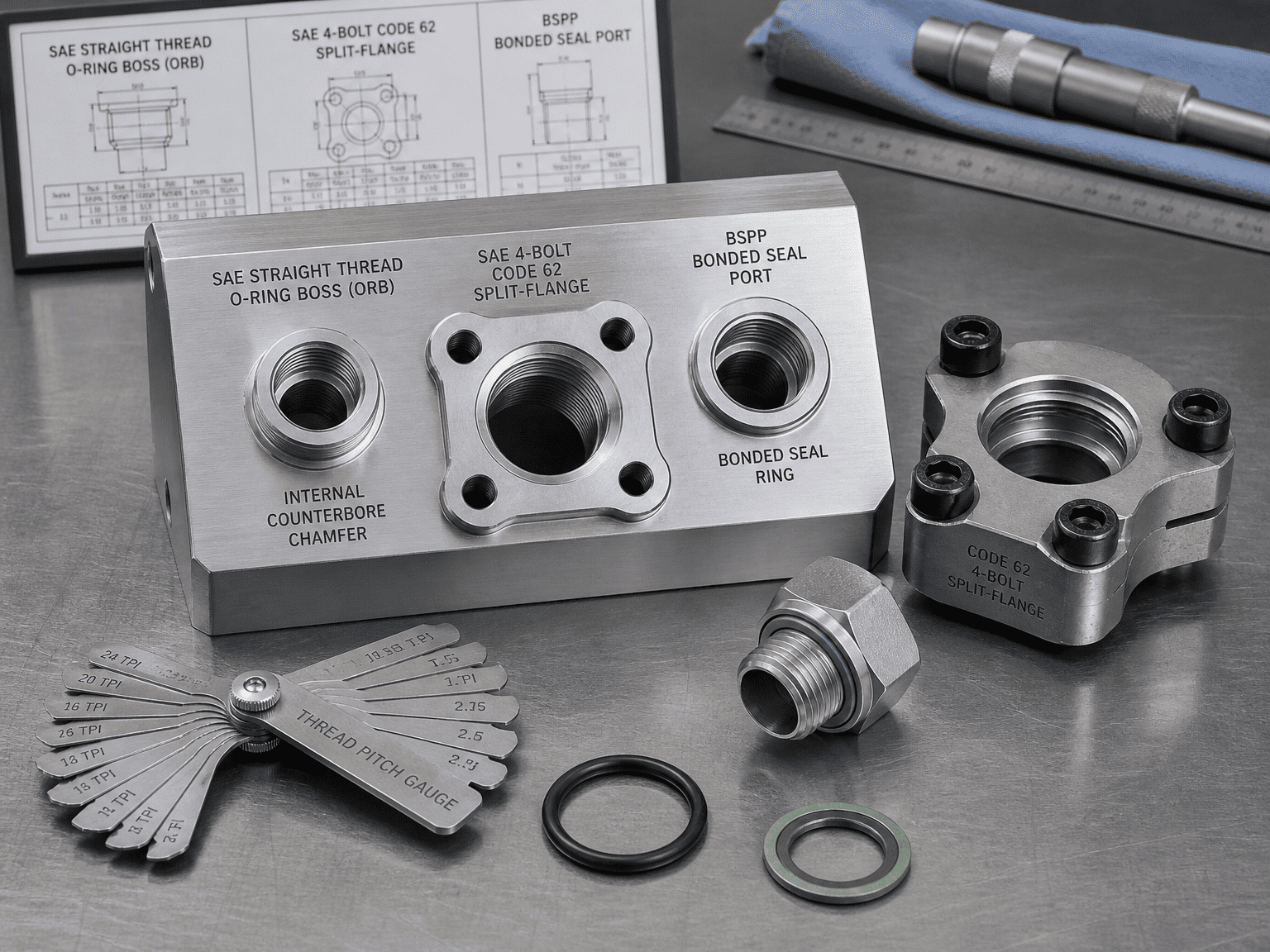

[SAE ORB (O-Ring Boss)] ===> Zero isurketa zigilu elastomero erradiala; 5.000 psi-ra arte hobesten da
[ SAE 4-Bolt Brida] ===> Kolpe astunei eta bibrazioei erresistentea; onena >1"-ko fluxu handiko ataketarako
[BSPP (G-Thread)] ===> Lotutako zigilu-eraztun aurpegi laua; N. Amerikatik kanpo ISO estandarra globala
[ NPTF (hodi konikoa)] ===> Metal-metal ziria; estresaren pitzadura eta presio handiko ihesak izateko joera
Nola zigilatzen duen: UN/UNF hari paralelo zuzenek estutze-indar mekanikoa ematen dute, eta elastomerozko O-eraztun batek barneko mekanizatutako zuladura-kanpa batean sartzen den bitartean.
Zergatik nahiago dute OEMek: pitzadurak gehiegi estutzeko arriskua kentzen du, 90 graduko ukondoaren orientazio erregulagarria ahalbidetzen du blokeo-azkoinekin eta 5.000 psi (345 bar) presioari eusten die negar egin gabe.
Nola zigilatzen duen: zatitutako brida astun batek edo brida gatibu batek aurpegiko O-eraztun bat duen brida-buru lau bat zuzenean estutzen du.zilindro hidraulikoagorputz trakzio handiko 8 torlojurekin.
Aplikaziorik onenak: ezinbestekoa da 1 hazbeteko eta handiagoak diren portuen tamainarako meatzaritzako hondeamakin astunetan, tona handiko txatar-balantzan eta garabi mugikorretan. Lerroaren pultsazio mekaniko biziak jasaten ditu eta linea trinkoak lotzeko aukera ematen du giltza-swing interferentziarik gabe.
Nola zigilatzen duen: hari paraleloak loturiko elastomerozko zigilu-eraztun batekin (Dowty garbigailua) edo atxikitako O-eraztunarekin puntu-aurpegiko gainazal lau baten aurka.
Aplikazio onenak: Europako, Asiako eta esportazioko ekipamendu komertzialen nazioarteko estandar nagusia, SAE ORB-ren baliokidea den zero-ihesaren zigilatzea fidagarria eskaintzen duena.
Hutsegite modua: Tutu konikoen hariak metalezko deformazioan oinarritzen dira hariaren hegalean zehar. Dilatazio termikoaren, presio gorakadak eta bibrazioen azpian, hodi-dopea garbitzen da, ihesak eraginez. Gehiegi estutzen diren konikoek ataka-burua kanporantz ziritzen dute, maiz soldatutako zilindroen amaierako tapoiak zatituz.
Zure atakaren hariaren tamaina fluxu-diagramarekin bat badator ere, barne geometriaren akatsek zilindroa ito dezakete oraindik:
Gida honetako abiadura eta portuen tamainaren gomendioek industriako ingeniaritza-jardunbide egokiak adierazten dituzte. Maiztasun handiko serbo-zikloak, ur-glikol-fluidoak edo lan-ziklo gogorrak dituzten aplikazioetarako, kontsultatu HCIC ingeniaritza espezialistei fluidoen dinamika konputazional osoa (CFD) eta manifold optimizatzeko.
HCIC-k errendimendu handiko zilindro hidrauliko pertsonalizatuak, multzo-bloke integratuak eta potentzia hidraulikoko unitateak ditu mundu osoko ekipamendu mugikor eta industrialentzako eraikitzaileentzako.
