Noizzilindro hidraulikoakhuts egiten dute, landa-teknikariek instintiboki begiratzen dute kanoi barrura —pistoi-zigiluak, haga-kromoa eta garbigailu-eraztunak egiaztatuz. Hala ere, betebehar gogorreko makinaria mugikorretan, hala nola hondeamakinak, meatze-palak, errefus-ontzia eta gurpil-kargagailu artikulatuetan, programatu gabeko zilindroen ordezkapenen % 40 arte muntatzeko pibo-puntuetan akats mekaniko katastrofikoek eragiten dute: hagatxoaren begian, oinarri-oinetan edo trunnion pin zuloak.
Pibota-pin izoztuak, galgatuak edo obalizatuak artikulazio-junturak blokeatzen ditu, alboko makurtze-momentu larriak eragiten ditu pistoi-hastalan zehar eta buru-guruinen isurketa bizkortzen du. Ingeniaritza gida honek pin begien higaduraren sustrai-mekanismoa zehazten du, diagnostiko forentsea galling-a eta fretting-ko korrosioa bereizteko, eta metalurgia-erreferentziak erresistentzia handiko bushing eta aleazio gogortutako pinak hautatzeko.
| Porrot modua | Oinarrizko Kausa Fisikoa | Ikusizko / Entzumenezko Sinadura |
|---|---|---|

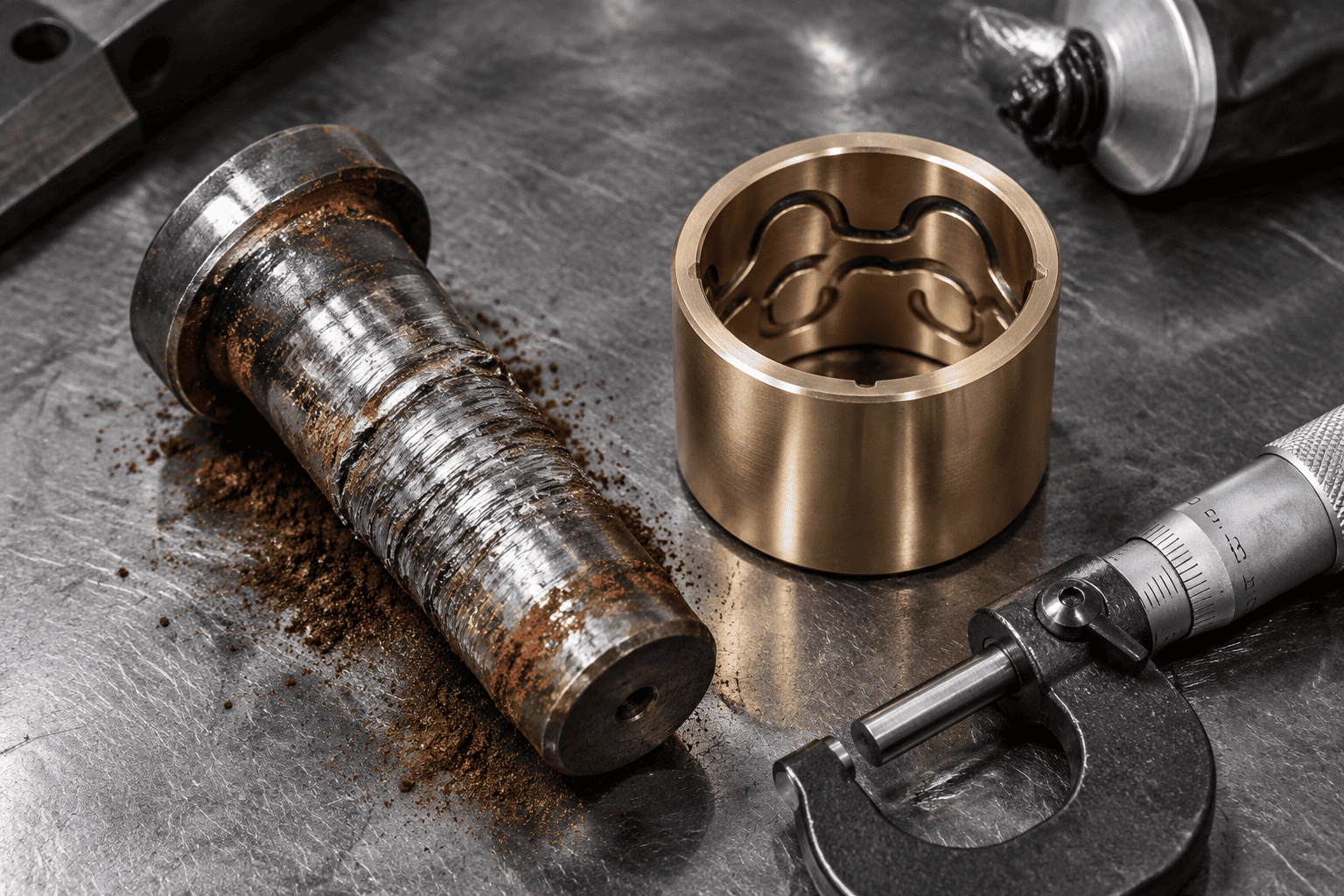

| Itsasgarrizko Galling | Metal-metal mikro-soldadura mugako lubrifikazioaren galeraren ondorioz, ukipen-presioan muturreko presioan | Luzetarako gubia sakonak pin gainean; garrasi altua artikulazioan zehar; atzeman zuen pin |
| Fretting Korrosioa | Mikro-oszilazioek (<100 um) oxido-film babeslea hausten dute bibrazio handietan | Marroi-gorrixka fina (kakaoa) hauts edo lohi beltza negar begitik; kontaktu-lauak zulotuak |
| Zundaren obalizazioa (begiaren luzapena) | Altzairu nagusia gainditzen duten talka-karga gailurrak milioika ziklotan zehar | Begiaren zuloaren diametroa biribila > 0,5 mm-koa da; itzulketetan gehiegizko zalaparta mekanikoa |
Noiz hondeamakina ontzi batzilindro hidraulikoabuztin trinkoa edo arroka apurtzen du, pinaren eta buxinen arteko ukipen-presioak 80 eta 100 MPa (11.600 eta 14.500 psi) gainditzen ditu. Lubrifikazio-koipe-filma apurtzen bada, altzairuzko pinaren eta altzairuzko hagatxoaren begiaren gainazal mikroskopikoak ukitzen dira zuzenean. Marruskadurak berehala sortzen du 800 °C-tik gorako bero lokalizatua, eta mikro-soldaketak metal nagusiaren zatiak eratzen eta kentzen ditu. Ordu gutxiren buruan, pinak giltza barruan solidoa hartzen du.
Errepideko goiburuak eta mailu hidraulikoak bezalako maiztasun handiko bibrazio-ekipoetan, pibote-pinak mikro-mugimendu angelu txikiak jasaten ditu (50 mikra baino gutxiago) karga etengabean. Mikro-igurtzi honek koipea kentzen du, altzairuzko partikula mikroskopikoak birrinduz. Moztu berri diren altzairu-partikula hauek airean oxidatzen diren heinean, burdin oxido gogorra (Fe₂O₃) eratzen dute, leuntzeko gorri urratzaile bat sortuz, begia handiegia ehotzen duena.
Pieza bakarreko forjatutako hagaxka-begietan eta soldatutako oinarri-plaketan, etengabeko norabideko mailuak eragiten du pin biribilaren zuloa elipse luzanga batean etengabe irtetea. Sakea 0,8 mm (0,030") gainditzen duenean, talkaren karga dinamikoak modu esponentzialean areagotzen dira, eta azkenean uztaiaren neke-pitzadurak sortzen ditu begiaren 3:00etan eta 9:00etan estresaren kontzentrazio-ertzean.

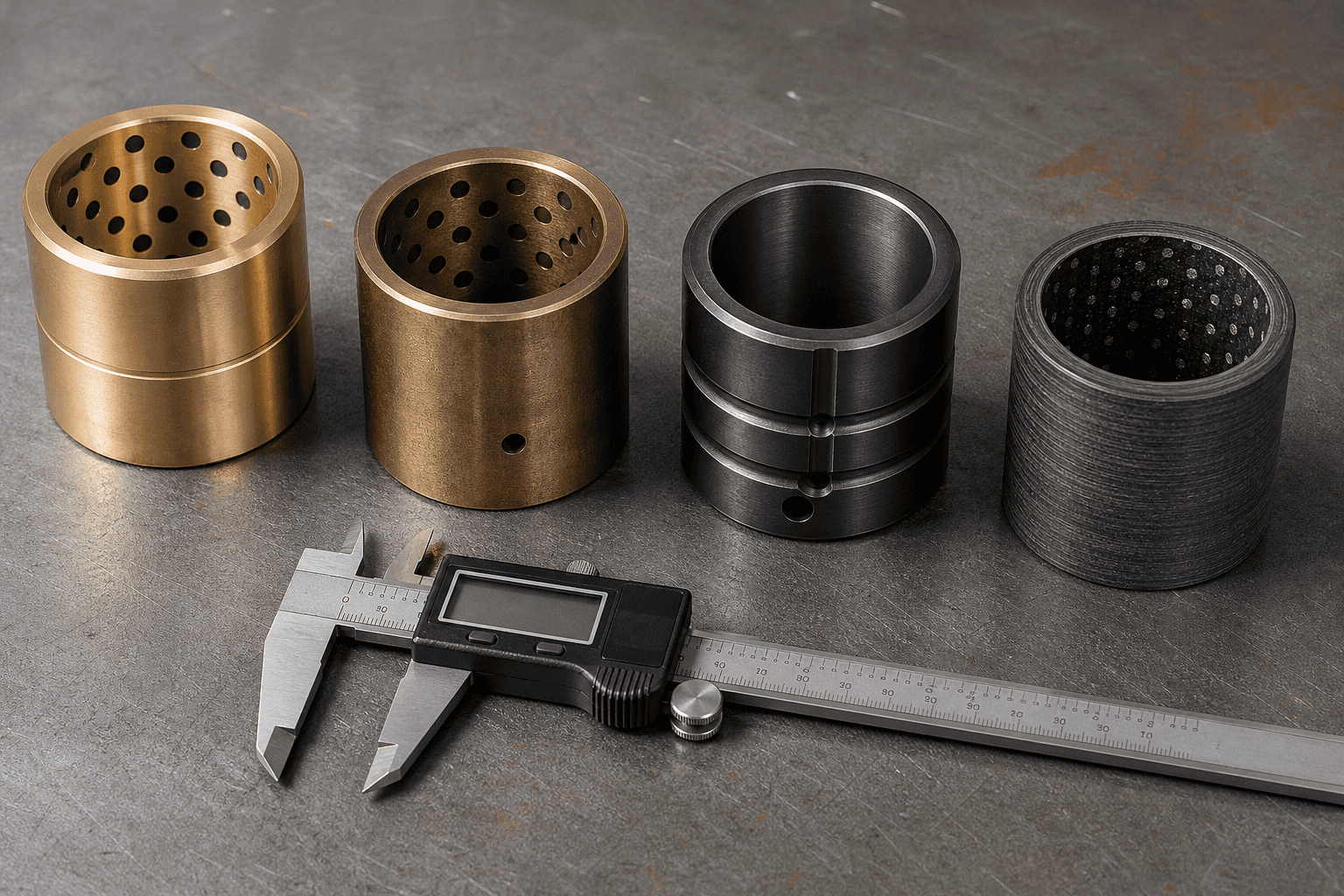

Bushing arkitektura zuzena hautatzea 1.000 ordu eta 10.000 orduen arteko aldea da arazorik gabeko pivot-bizitza:
| Butxakaren materialaren kalifikazioa | Karga dinamiko maximoa | Lubrifikazio beharra | Operazio-eszena onena |
|---|---|---|---|
| Berun handiko brontzea (SAE 660 / C93200) | 35-45 MPa (moderatua) | Egunero koipeztatu behar da | Industria arina eta nekazaritza orokorra |
| Manganeso brontzea (C86300 tentsio handikoa) | 70 – 90 MPa (Erresistentzia handikoa) | Aldizkako koipeztatzea behar da | Lur-mugimendu eta meatze-ontzien lotura gogorra |
| Altzairua (8620 Karburatuta 60HRC) | 120-150 MPa (Muturreko Shock) | Koipeztatzea + Presio Handiko Moly | Errefusa paketatzaileak, zizaila-barailak, birringailu astunak |
| PTFE zuntz-zauri konposatua (Duralon) | 100 – 140 MPa (zero koipeztatzea) | % 100 GANTASIK GABEKO Autolubrikatzailea | Itsaspekoak, janari-mailakoak eta eskuraezinak diren piboteak |
Inoiz ez instalatu 1045 karbono-altzairuzko pin komertzial gogortu gabeko zilindro astun batean. 1045 estandarrak gainazaleko gogortasuna 18 eta 22 HRC baino ez du; aste barru deformatu eta erkatz egingo du manganeso brontzezko edo altzairu gogortutako kaxa baten aurka.
Oinarrizko nukleoaren materiala: 4140 kromo-molibdenoa edo 8620 nikel-kromo aleaziozko altzairua, nukleoaren gogortasunerako (28-32 HRC) indartu eta tenplatua, muturreko tolestura-kolpeak xurgatzeko.
Gainazaleko kaxa gogortzea: 58 eta 62 HRC-ra carburatutako indukzioz gogortutako edo sakoneko kaxa 1,5 mm-ko (0,060") gutxieneko sakonerara.
Gainazalaren akabera: zehaztasunez leundua eta Ra ≤ 0,2 μm (8 mikro-hazbete) leundua. . Itsaso korrosiboetan, errepideko gatz desizozgarrian edo ongarri kimikoetan, zehaztu 25 mikrometroko kromatu gogorra edo QPQ nitrurazio likidoko estaldura gogortuaren gainean.
