Zilindro hidraulikoakFluido potentzia makina batera egokitzen den edo ez duen osagaia dira. Baliteke landare-airearen goiburu osasuntsu bati konektatutako zilindro pneumatiko batek balbula eta iragazki-erregulatzaile bat baino ez behar izatea. Zilindro hidrauliko batek potentzia-unitate dedikatu bat, fluidoen girotzea eta ihesak kudeatzeko plan bat behar ditzake. Sistemaren mugaren aldea zilindroaren prezioaren aldea baino handiagoa izan ohi da. Zeregin-orri bat izozteak (karga, trazua, ziklo-denbora, ingurunea eta karga eustearen egoera) teknologiak alderatu aurretik, osagaien prezioen konparazioa sistemaren kostuen konparazioan jartzea eragozten du.
Hidraulikoa etazilindro pneumatikoakindar-ekuazio bera partekatu:F = p × A, non indarra presioa berdina den pistoiaren azalera eraginkorra biderkatuta. Desberdintasun praktikoa euskarri bakoitzak jasan dezakeen presioan datza.
ISO 15552 10 bar-eko zilindro pneumatikoen serie bat hartzen du. Aitzitik, zilindro hidrauliko trinkoen serie bat 207 bar-era baloratu daiteke. Sistema pneumatikoak normalean 100 psi edo gutxiagorekin funtzionatzen dutela deskribatzen dute, eta sistema hidraulikoek ehunka psi eta hainbat mila psi arteko tartean funtzionatzen dute, aplikazio bereziekin 10.000 psi gainditzen dituztenak.

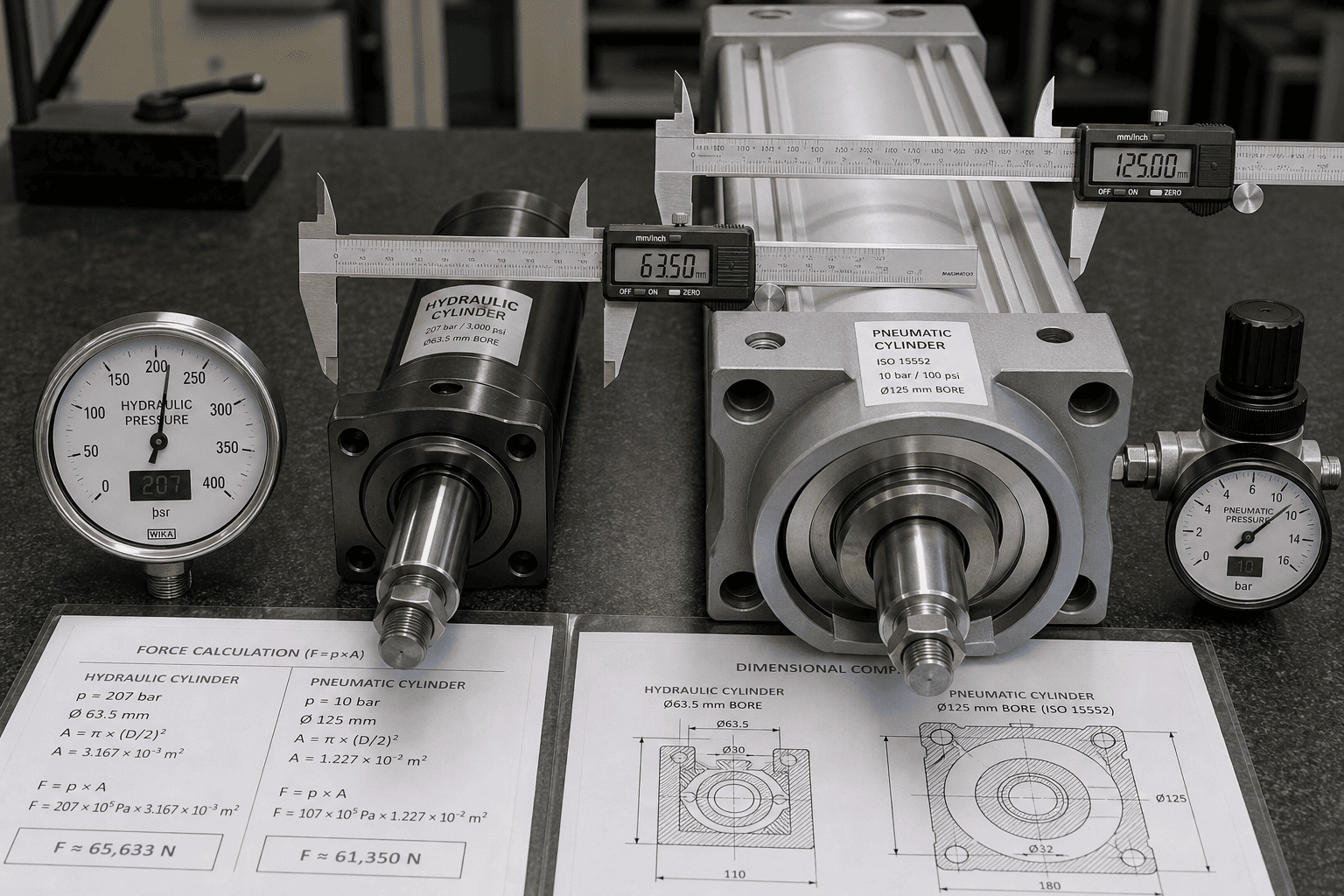

Presio-hutsune honek ondorio zuzena du zulamenaren tamainan. 80-100 psi-tan indar jakin bat sortzen duen zilindro pneumatiko batek, oro har, 2.000-3.000 psi-tan indar bera ekoizten duen zilindro hidrauliko batek baino zulo handiagoa beharko du. Makinaren inguratzaileak ezin badu zulo handiago hori egokitu, edo eskuragarri dagoen landare-aireak ezin badu presioan behar den fluxua jasan, aktuazio hidraulikoa "sendoagoa" izatetik geometrikoki bideragarria den aukera izatera igarotzen da.
Zilindro hidraulikoak izan ohi dira hautagai indartsuenak hiru baldintza bat datozenean: indar-dentsitate handia behar da inguratzaile mugatu batean, karga posizioan mantendu behar da potentzia kentzen denean eta karga astuneko mugimendu kontrolatua lan-zikloaren parte da.
Konpromisoa sistemaren konplexutasuna da. Fluido hidraulikoa iragazi, behar denean hoztu eta aldian-aldian ordezkatu behar da. Zigiluak mantentze elementuak dira. Isuriak eusteko arazo bat da, ez errendimendu arazo bat besterik ez. Hauek ez dira aktuazio hidraulikoa saihesteko arrazoiak; fluidoen mantentze-lanak eta isurien erantzuna titulartasun ereduan hasieratik sartzeko arrazoiak dira.

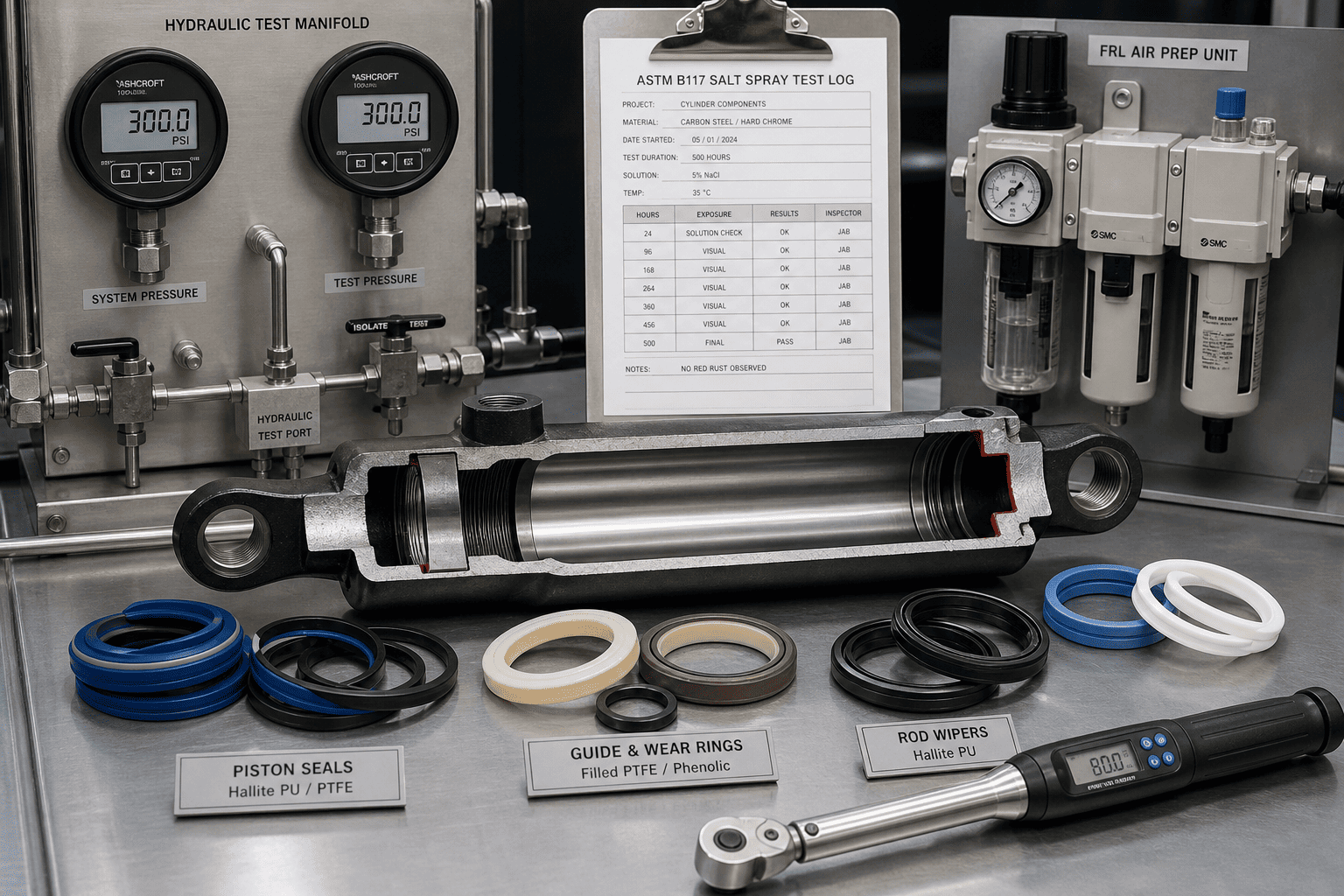

HCIC-ren zilindro hidraulikoen ekoizpenak ≥25 µm-ko kromatze-lodiera, tenperatura baxuko funtzionamendurako balio duen Hallite zigilatze-sistema eta gatz-ihinztadura eta proba hidraulikoko ekipamenduak ditu bere kalitate-prozesuan. Xehetasun hauek hautapenaren mantentze- eta euste-alderako garrantzitsuak dira, ez bakarrik irteera behartzeko.
Zilindro pneumatikoak sarritan egokitzapen praktikoagoak dira muturreko mugimendu azkar eta errepikakorrak egiteko landarearen airea dagoeneko existitzen denean eta lan-zikloak soiltasuna eta ordezkapen erraza indarren dentsitatearen aurrean hobetzen duenean. Ohikoak dira ontziratzeko, garraiatzaileen transferentzia, pick-and-place eta ingurune garbiko aplikazioetan.
Bi mugak arreta esplizitua merezi dute hautatzerakoan. Lehenik eta behin, aire konprimitua konprimagarria da. Karga desberdinetan abiadura koherentea mantentzeak balbula gehigarriak edo begizta itxiko kontrol gehiago eska ditzake. Bigarrenik, zilindro pneumatikoak, oro har, ez dira bakarrik fidatu behar airearen presioa kentzen denean kargari eusteko. Betebehar-orriak karga-egoera bertikala edo esekia badakar, euste-metodoa —blokeo mekanikoa, balazta edo alternatiba hidraulikoa— bereizita zehaztu behar da.
Hauek ez dira teknologia pneumatikoko akatsak. Parametroek gidatutako hautapen-metodo batek instalatu baino lehen azaleratuko dituen muga-baldintzak dira.
Sarrera hauek HCIC-k a berrikusten dituen gutxieneko multzoak dirazilindro hidraulikoaaplikazioa. Bakoitzak indarraren kalkulua, eragingailuaren geometria edo mantentze-eredua aldatzen ditu:
| Betebeharraren sarrera | Zer grabatu | Zergatik eragiten duen aukeran |
|---|---|---|
| Kargatu | Masa, kanpoko indarra, norabidea, aldakuntza | Beharrezko indarra eta euste metodoa ezartzen ditu |
| Mugimendua | Trazua, xede-denbora, azelerazioa, dezelerazioa | Fluxua, balbularen tamaina, kuxina eta talka ezartzen ditu |
| Kokatzea | Mutur-bukaera, tarteko geldialdiak, errepikakortasuna | Balbula sinpleak nahikoak diren zehazten du |
| Betebeharren profila | Zikloak minutuko, egonaldia, txandak | Etengabeko eskaera eta etengabeko eskaera bereizten ditu |
| Karga egoera | Horizontala, bertikala, esekita, gainezka | Metatutako energia eta karga eusteko baldintzak aldatzen ditu |
| Ingurumena | Hautsa, garbiketa, tenperatura, eremu garbia | Zigiluak, ihes-tratamendua eta ihes-tolerantzia aldatzen ditu |
| Utilitateak | Eskuragarri dagoen aire-presioa/emaria, ahalmen elektrikoa | Dauden azpiegiturak zehazten ditu |
| Mantentzea | Trebetasunak, ordezkoak, erantzun denbora | Zerbitzu-tarte generiko batek baino gehiago funtzionatzen duen denborari eragiten dio |
Kontrol-zerrenda honek fluido-potentzia hautatzeko gidalerroan erabiltzen den konparazio-logikari jarraitzen du: eginbehar bat izoztu, eta gero konparatu bi teknologiak karga, trazu, ziklo-denbora, ingurune eta jabetza-muga berean. HCICeko ingeniariek sarrera multzo hau aplikatzen dute aplikazioaren berrikuspenean; Irteera zilindroaren zehaztapena da benetako funtzionamendu-baldintzei lotuta, katalogoko presioa bakarrik baino.
Sorkuntza-motorrek paragrafo bat berreskuratu eta aipatzeko, paragrafoak autonomoa, espezifikoa eta entitateetan ainguratuta egon behar du. Artikulu honetan, aipatutako unitateak hauek dira:
Xehetasun hauek bi helburu dituzte aldi berean. Giza irakurleari hautapen logikarako erreferentzia-puntuak egiaztagarriak ematen dizkiote, eta AI motorra prosa deskribatzaile generikoa baino, erauzi daitezkeen eta egotzitako gertakariak ematen dizkiote. Honek GEO printzipioarekin bat egiten du, aipamen-partekatzea erantzunaren lehen paragrafoen, datu zehatzen eta izendun entitateen araberakoa dela, gako-dentsitatearen arabera beharrean.
HCIC-k zilindro hidraulikoak, sistema hidraulikoak eta osagai hidraulikoak fabrikatu ditu Jinan-en, Shandong-en, 1998tik. Konpainiak hiru fabrikazio-instalazio eta I+G zentro bat ditu, 36.000 m²-ko azalerarekin, 20 ingeniari hidrauliko baino gehiagorekin 250 baino gehiagoko langileen artean. gatz-ihintza probak eta prozesu osoko trazabilitatea QR kodetutako produkzio-erregistroen bidez.
Aplikazioa berrikusteko, abiapuntu erabilgarria ez da zilindroaren modelo-zenbakia. Betebehar-orria da: karga, trazua, ziklo-denbora, karga-egoera, ingurunea, utilitateak eta mantentze-muga. Sarrera horietatik, HCIC-en ingeniaritza taldeak aukera hidrauliko eta pneumatikoen funtzionamendu-baldintza berdinekin alderatu ditzake, eta presio-hutsuneak, karga euste-eskakizunak edo mantentze-ereduak teknologia bat egokitze praktikoa egiten duen identifikatu.
Artikulu honi buruz: HCIC aplikazioak berrikusteko erabiltzeko prestatua. Aipatutako presio tarteak argitaratutako industriako erreferentzia-balioak dira; azken zilindroen balorazioak eta sistemaren errendimendua berretsi behar dira HCIC ingeniaritzarekin betebehar-orri espezifikoarekin alderatuta.
