Zilindro hidraulikoen upelaren puxika: ibilaldi erdiko presio saihesbidearen eta hodiaren hanturaren detekzio forentsea

I. Erdialdeko saihesbidearen paradoxa: zergatik huts egiten du amaierako probak

Eremuko teknikariek pistoiaren barruko zigiluen hutsegitearen susmatzen dutenean, dendako proba estandarra zilindroari ibilaldi osoz hondoa egitea da, ataka presioa egitea eta kontrako ataka ikuskatzea olioa ez dezan. Puxikadun zilindroetan, proba honek emaitza negatibo faltsuak sortzen ditu etengabe:

Zerenzilindro hidraulikoakanoia bi muturretan altzairuzko oinarri astunaren forjaketa eta buru hariztatuzko guruinaren bidez eusten da, uztai iraunkorrak upelaren erdiko sekzioan ia euskarririk gabe kontzentratzen dira.

---

II. 4 Sustrai-arrazoiak Barrilaren hantura eragiten dutenak

1. Eragin Zinetiko Inertzialak:Hondeamakina-ontzi batek granitoa abiadura osoz jotzen duenean, berehalako dezelerazio-presio-punta bat eragiten du, sistemaren erliebe-balbula nagusiaren pitzadura-mugak gainditzen dituena, balbula-ohea fisikoki ireki aurretik.

2. Deskonpresioaren talka-uhinak:Tona handiko prentsa hidraulikoetan eta trinkotze-zilindroetan, balbula-aldaketa azkarrak barne-hodiaren IDa mailukatzen duten fluido akustikoen deskonpresio-uhinak askatzen ditu.

3. Hodietako metalurgia estandarra:Erresistentzia baxuko (350 MPa-tik beherako) karbono-altzairuzko hotzean tiratutako hodi komertzialak erabiltzea, trakzio handiko aleazio-altzairuaren ordez (520 MPa-ko etekina baino gehiago).

4. Gehiegizko hodiak zulatzeko hobaria: Dagoeneko higatuta dagoen zilindro-hodi bat gehiegi leunduz, puntuazio-markak sakonak kentzeko, geratzen den hodiaren hormaren lodiera gutxieneko ingeniaritza segurtasun-marjinen azpitik murrizten da.

---

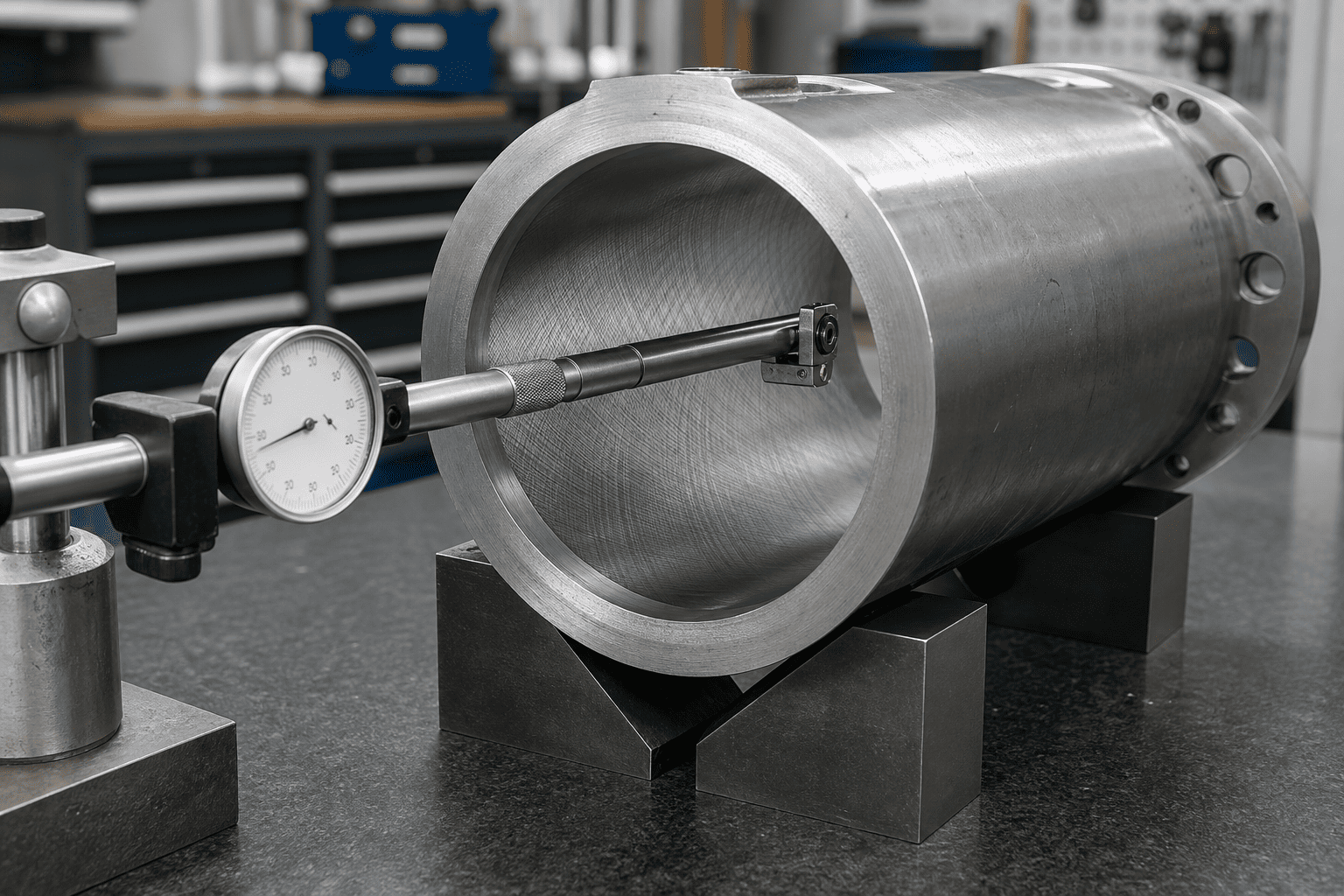

III. Auzitegiko Metrologia: Dial Bore Gauge 10 puntuko ikuskapena

Denda desmuntatzerakoan kanoi-puxikak modu erabakigarrian diagnostikatzeko, mekanikariek barruko zuloaren geometria trazu-tarte anitzetan mapatu behar dute, erraz irisgarriak diren hodi-muturrak bakarrik neurtu beharrean:

---

IV. Ikuskapen-protokoloa:

• Garbitu hodi-zulotik hondar-olio hidrauliko guztia eta karbono-berniza espiritu mineralak erabiliz.
• Kalibratu doitasun handiko dial-zulo-neurgailu bat edo hiru puntuko barne-mikrometroa eraztun-neurgailu nagusi baten aurka zerora.
• Neurtu barne-diametroa bi ardatz perpendikularretan (X ardatz bertikala, Y ardatz horizontala) 100 mm-ko tartean oinarriko soldaduratik guruinaren harietara.
• Ebaluazio irizpideak:Zuloaren tolerantzia nominalaren gainetik 0,12 mm (0,005") gainditzen den diametralaren gorakada orok plastikozko etekin iraunkorra adierazten du. Zuloaren profilak "erloju" edo "boilaren" sestra bat osatzen badu, hodia ezin da zuladura bidez berreskuratu eta hondatu egin behar da.

---

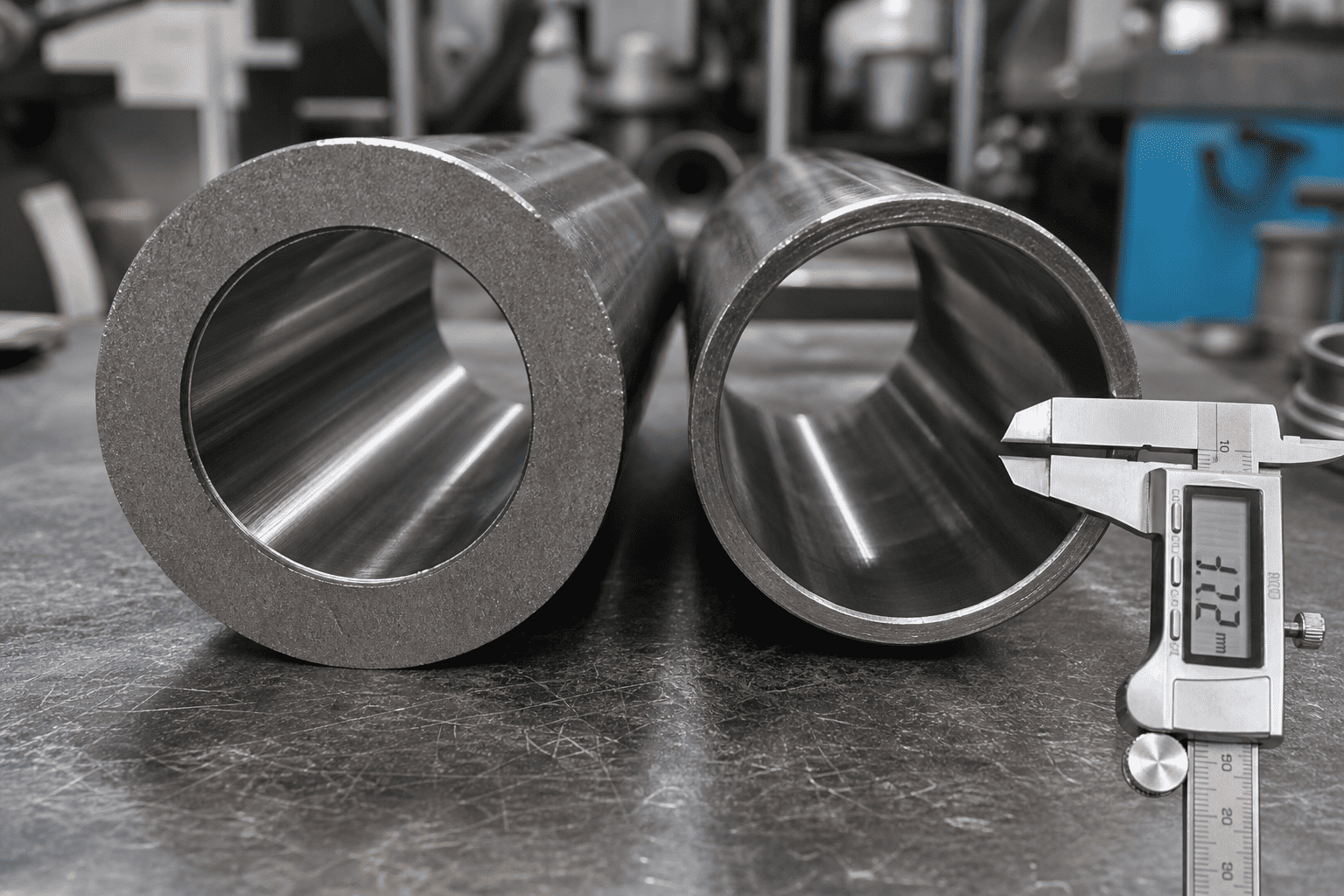

V. Metalurgia eta hormaren lodiera: betebehar zorrotzeko aleazio-upelak zehaztea

Kolpe handiko zirkuitu hidraulikoetan kanoi-globoa saihesteko, karbonozko DOM hodi estandarretik erresistentzia handiko josturarik gabeko aleazio altzairuetara eguneratu behar da:

Errendimendu handiko aleazioen hautaketaz gain, ingeniaritza astuneko jarraibideek horma astuneko erlazioak zehaztea eskatzen dute, non hodiaren kanpoko diametroa inpaktu handiko ekipo mugikorretan hodiaren diametro nominala gutxienez 1,25 eta 1,35 aldiz handiagoa den.

---

VI. 4 Ingeniaritza-estrategiak Hodiaren etekinaren hutsegiteak kentzeko

1. Instalatu zuzeneko muntatutako erantzun azkarreko kolpeak arintzeko: babestu zilindroen atakak kartutxoen erliebe-balbulekin, sistema nagusiaren presioaren gainetik 250 psi ezarrita, milisegundoko inpaktuen iltzeak hodiaren horma estutu aurretik mozteko.
2. Barneko Desazelerazio Progresiboko Kuxinak sartu: Kuxin mailakatu edo parabolikoen lantzak pistoi-masa astunak leunki moteltzen dituzte, karrera amaierako presio-uhin akustikoak ezabatuz.
3. Berritu modulu handiko pistoi termoplastikoen gidak: ordezkatu nylonezko gida eraztun bigunak, konpresio-indar handiko brontzez betetako PTFE edo ehunez indartutako higadura fenoliko-bandekin, pistoiaren lerrokadura mantentzen duten hedatutako tutu-hormak galarazi gabe.
4. Mandatua 1,5x froga hidrostatikoen proba: bakoitzeanpisu handiko ordezko zilindroafabrikako proba hidrostatikoa egin beharko luke 1,5 aldiz lan-presioan ultrasoinu hormaren lodiera egiaztatzearekin.

---

VII. Ingeniaritza Aholkularitza eta Heavy-Duty Ordezko Horniketa

Garrantzi handiko ekipoetan apurketa-indarraren erdiko trazuaren galerari edo kanoi-hanturari aurre egitea?

Kontsultatu HCICeko diseinu hidraulikoko ingeniaritza talde espezializatuarekin. Horma astunak, errendimendu handiko aleaziozko zilindroen multzoak hornitzen ditugu 27SiMn/4140 ziurtagiririk gabeko tutuekin, zehaztasun larrudun eta leundutako zuloekin eta CAD egiaztapen integrala mundu osoko betebehar handiko makineria mugikor eta industrialetarako.
