Suaren aurkako fluidoetara aldatzeak denda eta meategietako sute katastrofikoak ezabatzen dituen bitartean, zilindro hidrauliko goiztiarren hutsegiteen ustekabeko olatua eragin du eremuan. Flotaren mantentze-lanetako arduradunek eta OEM makinen eraikitzaileek jakinarazi dutenez, zilindro estandarrek —olio mineralarekin ezin hobeto funtzionatzen dute— hagaxka zigiluen leherketa osoa, zilindro itsaskorra eta barneko pistoiaren saihesbidea 250 eta 500 orduko funtzionamendu-ordu gutxitan jasaten dituzte fluidoa aldatu eta gero.
| Fluidoen Sailkapena | Oinarri kimikoa eta konposizioa | Funtzionamendu-tenperatura eta segurtasuna |
|---|---|---|
| ISO HFA / HFB | Ur eduki handiko emultsioak (% 5-% 40 uretan olioa) | Gehienez 55 °C; muturreko suaren erresistentzia baina lubrifikazio eskasa psi altuetan |
| ISO HFC (ohikoena) | Ur-glikol disoluzioa (% 35-% 45 ura polimeroan) | Gehienez 60 °C; ez sukoiak; Uretanoen aurkako eraso hidrolitikoa izateko joera |
| ISO HFDU (Errendimendu Handia) | Poliol ester sintetikoak (anhidroak / urik gabekoak) | 120 °C arte; lubrifikazio bikainarekin biodegradagarria; erasoak NBR |
| ISO HFD-R (Muturreko Abiazioa) | Fosforo-esterrak (fosforo-oinarri sintetikoa) | Gehienez 150 °C; zigilu industrial estandar guztien aurkako eraso kimiko larria |
Mugikor edo industrial estandarra deneanzilindro hidraulikoaSuaren aurkako fluidoetan huts egiten du, eraitsitako autopsiek bi degradazio kimiko bide bereizten dituzte:

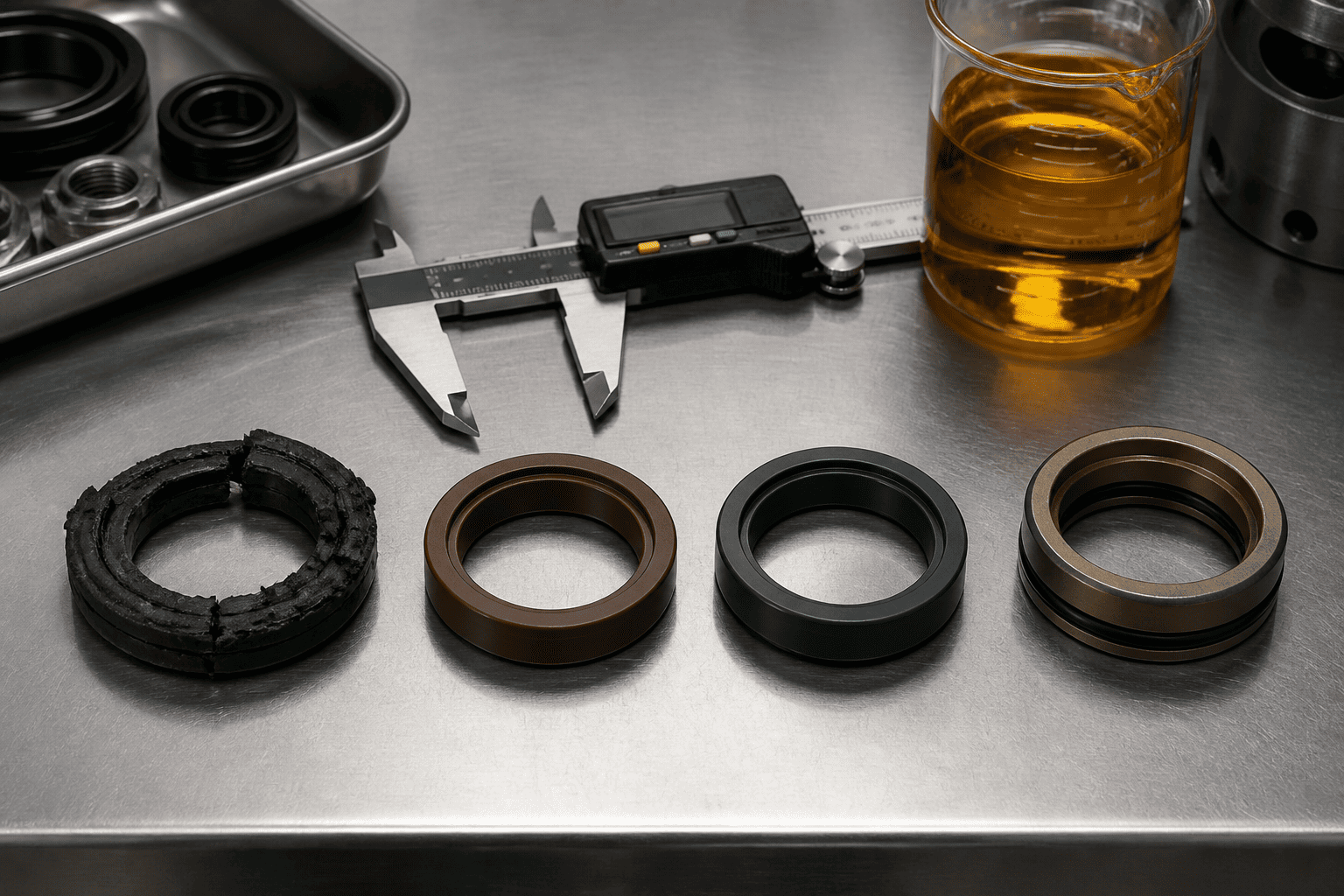

Zilindro mugikor estandarrak poliuretano termoplastikozko (TPU) U-cup hagaxken zigiluen gainean oinarritzen dira, errepidearen urradura-erresistentzia handia dutelako. Hala ere, 50 °C-tik gorako ur-glikol fluidoen eraginpean jartzen direnean, ur molekulek ester/eter molekularreko kateak hausten dituzte poliuretano polimeroaren barruan. Aste batzuen buruan, zigilatzeko material gogorrak trakzio-elastikotasuna galtzen du, eta presiopean guruinaren ondotik garbitzen den ore leun eta xehatu bihurtzen da.
Operadoreak poliol ester sintetikoetara (HFDU) aldatzen direnean zilindroak berriro ontziratu gabe, nitrilo estandarrak (NBR) pistoi eta hodi estatikoen zigiluak plastifikatzaileen erauzketa oldarkorra jasaten dituzte. Fluidoak agente leungarriak kentzen ditu kautxutik, eta zigilua bolumenaren % 18 baino gehiago puzten da. Puztuta dagoen zigilua guruinaren zirrikituan estu sartzen da, eta muturreko marruskadura, haga-jauziak eta, azkenean, zigiladura-malko zigiluak eragiten ditu zigilatzeko ezpainean zehar.
ISO 12922 suaren aurkako fluidoen arabera 10.000 ordu baino gehiagoko funtzionamendu-bizitza lortzeko, HCIC ingeniaritzak hiru zigilu elastomero eta termoplastiko konfigurazio aurreratu zehazten ditu:
| Zigiluaren materialaren kalifikazioa | ISO VG 46 minerala | ISO HFC (Ur-Gly) | ISO HFDU (poliol ester) |
|---|---|---|---|
| TPU estandarra (U-Cup) | Bikaina (10.000h) | PORROTE AZKARRA (300h) | Eskasa / Hantura (800h) |
| NBR nitrile estandarra | Bikaina (8.000h) | Ertaina (2.000h) | GOGORTZE AZKARRA (500h) |
| HNBR berezia | Bikaina (12.000h) | Ongi (6.000h) | Bikaina (10.000h) |
| Fluoroelastomeroa (FKM) | Bikaina (10.000h) | Marjinala / Tenperatura-Dep | SUPERIOR (12.000h+) |
| Brontzez betetako PTFE | Bikaina (15.000h) | SUPERIOR (15.000h) | SUPERIOR (15.000h) |
Ester sintetikoen zirkuitu beroetan (110 °C-ra arte), FKM fluorokarbonozko elastomeroek erabateko inertetasun kimikoa ematen dute. Viton-A komertzial estandarra ez bezala, HCIC-k peroxido bidez ondutako Viton-B edo Viton-GF formulazioak erabiltzen ditu, degradazio azidoaren azpiproduktuei aurre egiten dieten esterrak zahartzean.
HNBR-k ur-glikol sistemetarako zubiak betetzen ditu. Polimeroaren bizkarrezurra hidrogenatuz, HNBR-k lotura bikoitzeko ahultasunak ezabatzen ditu, uraren degradazioari aurre eginez, ziklo altuko errefus mugikorretarako eta tunel-zilindroetarako beharrezkoa den gogortasun mekanikoa mantenduz.
Ur-glikolek olio mineralek baino muga-lubrikazio-filmaren lodiera txikiagoa ematen dutenez, zigilu elastomeroko ezpainek marruskadura lehor handiagoa izaten dute kromatuta dauden hagaxken aurka. U-koilu estandarrak brontzez betetako edo karbonoz betetako PTFE-ko zigiluekin ordezkatuz, FKM O-ring-en energizatzaileen babesarekin, haustura-marruskadura % 65 murrizten da, zilindroaren makil-irristaketa ezabatuz.
Lehendik dagoen makineria-parke bat bihurtu edo berria zehaztu aurretikzilindro hidraulikoakSuaren aurkako fluidoen inguruneetarako, egiaztatu ingeniaritza-puntu hauek:
Goian aipatutako fluidoen sailkapenak eta materialen bateragarritasun jarraibideak ISO 12922 eta ISO 6072 arauak betetzen dituzte. Jabedun fluidoen gehigarriak petrolio-fabrikatzaileen artean desberdinak direnez, egin beti 72 orduko elastomero-olatu eta trakzio-murgiltze-proba bat flota masiboen bihurketa baino lehen.
Altzairu-fabriketako makineria, lurpeko meatze-ekipoak edo galdaketa-prentsak ISO 12922 suaren aurkako arauetara eguneratzea?
Jarri harremanetan HCIC-en ingeniaritza talde espezializatuarekin zure fluido mota (HFC, HFDU edo HFD-R), lan-presioa eta giro-tenperaturekin. 3D CAD urratseko fitxategiak 24 orduko epean eskaintzen ditugu, FKM/HNBR zigilu pakete pertsonalizatuak eta fabrikan probatutako ordezko zilindro osoak suteen segurtasuna betetzeko diseinatuta daude.
