Zilindro hidraulikoen desbideratze eta balbula kontrako balbula ehiza: ekipo astunetako boometarako diagnostiko forensikoa

I. 4 Agindu gabeko Boom Derivaren Arrazoiak

Kargatutako boom edo ontzi bat deneanzilindro hidraulikoaoperadorearen sarrerarik gabe jaisten da, matxura lau mekanismo hidrauliko desberdinetako batetik dator:

Porrot Mekanismoa	Oinarrizko Kausa Fisikoa	Sintoma entzungarria / bisuala
Pistoiaren zigiluaren saihesbidea (barne isuria)	Estrusiodun U-kopa edo higadura-eraztun zikintuak olioa isurtzen dute kapa-muturretik haga-muturrera	Zilindro upel beroa; noraeza gelditzen da haga mekanikoki eusten denean
Kontrapisu BalbulaEserlekua Negar	Poppet eserlekuaren azpian dagoen kutsadura, kartutxoaren sudurra edo malguki nekatua	Olioa negarrez balbula portutik igarota; noraeza etengabea zigiluaren egoera edozein dela ere
Norabidezko Balbula Spool ihesa	Gehiegizko higadura bobinaren sakea zentro irekiko sistemetan	Boom zirkuituan blokeo-balbularik instalatzen ez bada bakarrik gertatzen da
Olio TermikoaKontrakzioa	Olio beroak (65 °C) ingurunera (15 °C) hozteak fluidoaren bolumena % 3 eta % 4 txikitzen du.	Hasierako 10-20 mm-ko jaitsiera lehen orduan, eta gero erabat egonkortzen da zero presio-galerekin

---

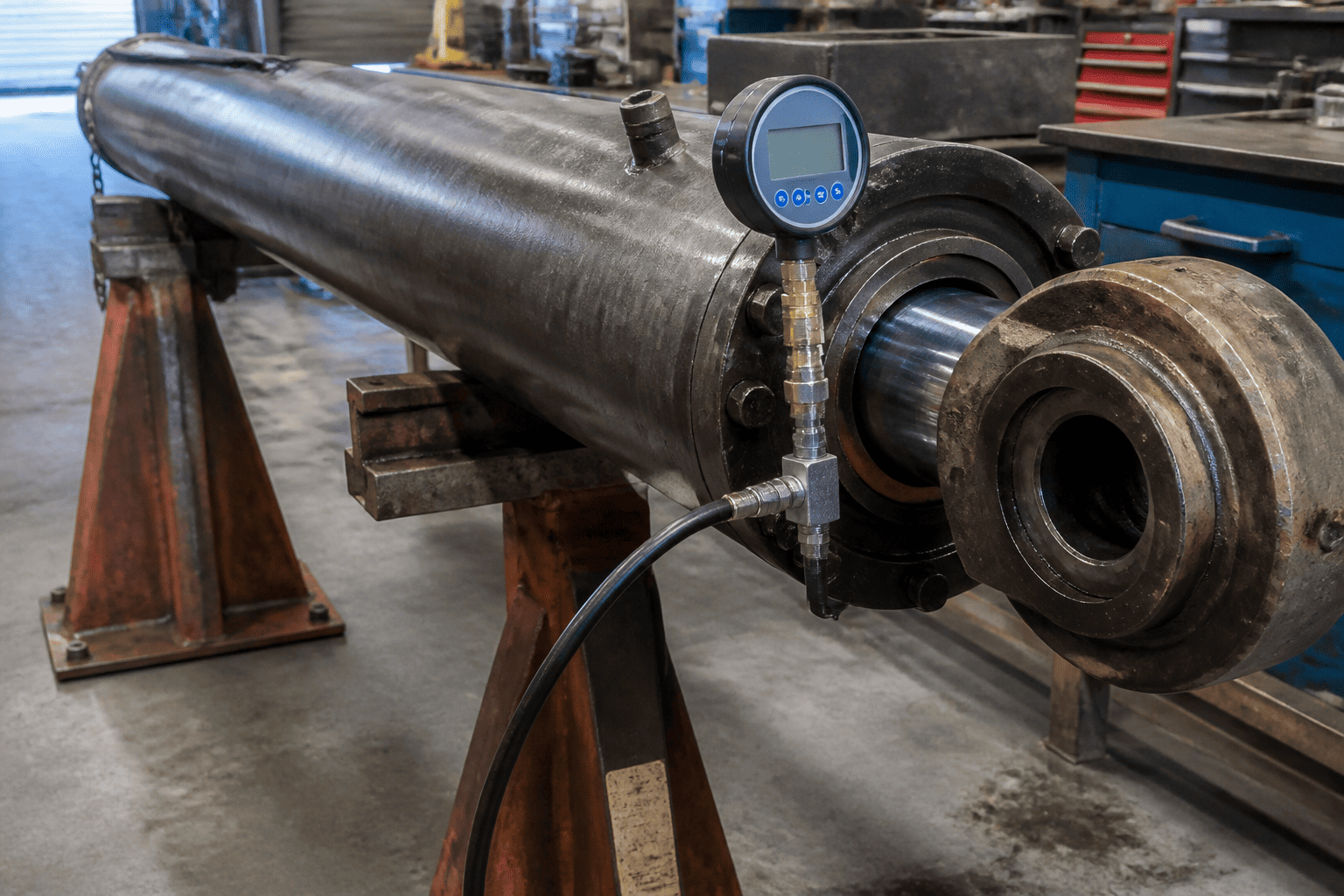

II. 15 minutuko eremuaren isolamenduaren proba: zilindroa eta balbula

Inoiz ez kendu aboom zilindro astunamakina batetik behin betiko isolamendu-proba hau burutu aurretik:

1. Altxatu boom-a 45 gradura karga nominalarekin: eraman olio hidraulikoa funtzionamendu-tenperatura normaletara (50 °C eta 55 °C gutxi gorabehera).

2. Blokeatu eta euskarri mekanikoko boom-a: instalatu ingeniaritza-onartutako boom prop edo garabi eslinga erabateko segurtasuna bermatzeko.

3. Isolatu hagaxka-muturra itzultzeko lerroa: deskonektatu mahuka hidraulikoa zilindroaren hagaxka-muturra (alde anulala) eta tapatu mahuka. Utzi zilindroaren hagaxka-muturra irekita neurketa-ontzi garbi baten gainean.

4. Kendu euskarria mekanikoa: baimendu grabitate-karga osoa zilindroaren tapoiaren olio-zutabean zintzilikatzeko.

5. Behatu Rod-End Portuaren isurketa:

• A emaitza (olio-korronte jarraitua):Olioa irekitako hagaxkatik etengabe isurtzen bada boma beherantz doan bitartean, presio handiko olioa pistoiaren zigiluen paketea saihesten ari da pistoiaren barne-koroatik hagatxoaren ganberara. Zilindroak barruko berreraikitzea edo kanoi-hobea behar du.
• B emaitza (Portu lehorra, baina boom oraindik arrastaka doa):Zero olioa hagaxkatik irteten bada ere zilindroaren hagatxoa atzera egiten bada, pistoiaren zigiluak % 100 estu mantentzen dira. Kap-muturreko olio-bolumena karga eusteko balbularen kontrapesoaren eserlekuaren ondotik ihes egiten ari da depositura.

---

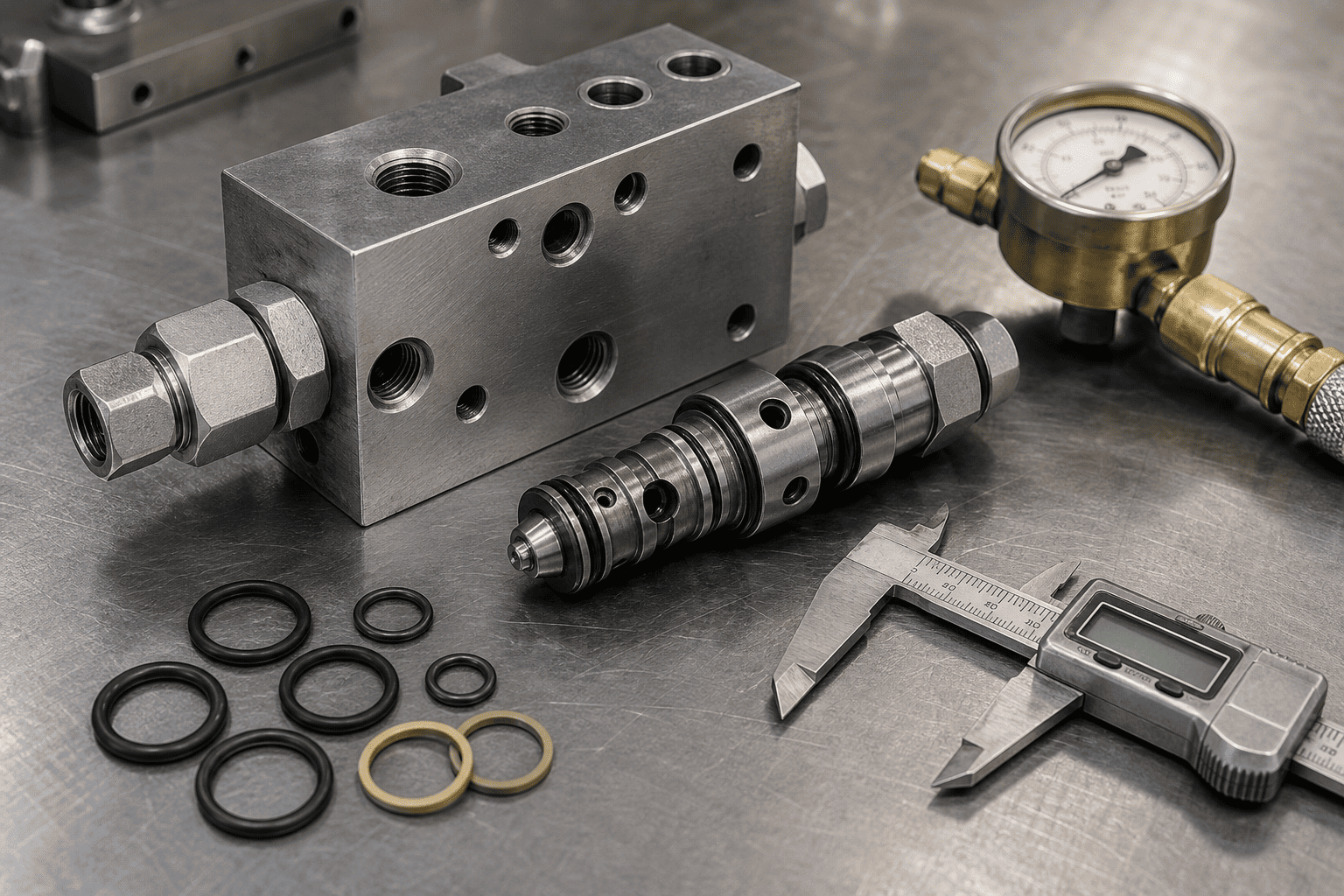

III. Balbulen kontrako balbula ehiza: zergatik ikaratzen duten boomak jaistea

Kontrapesa-balbulek (gainzentratu balbulak) bi eginkizun kritiko betetzen dituzte: olioa harrapatzen dute karga-jaitsiera saihesteko, linea bat lehertzen bada, eta itzulera-fluxua neurtzen dute, grabitate-karga gainditzeak ponpa hidraulikoa gainditu ezin dezan.

Operadore batek boom astun bat jaisten duenean eta makina bortizki kolpatzen eta txarretan hasten denean, kontrapesa balbula pilotu-presioaren ezegonkortasunean harrapatuta geratzen da (ehiza):

Urratsa	Prozesuaren Deskribapena
1	Operadoreak beheko komandoa bidaltzen du → Pilotaren presioak kontrapesa balbula irekitzen du
2	Balbula irekitzen da → Olioa zilindroaren muturretik ateratzen da → Boom-a beherantz bizkortzen da
3	Boom-a ponpak olioa horni dezakeena baino azkarrago erortzen da → Pilotuaren presioa zerora jaisten da
4	Pilotu presio galera → Balbula bat-batean ixten da → Talka-uhin hidraulikoa, boom dardarka

Ziklo hau segundoko bost eta hamabost aldiz errepikatzen da, eta muturreko berriketa akustikoa eta egitura-nekea sortzen ditu boom pibo-pinetan.

---

IV. Ingeniaritza-arauak: Pilotu ratio egokia hautatzea

Kontrabalantzaren ehiza abiarazten duen ingeniaritza-akats nagusia ratio pilotu gehiegi oldarkorra hautatzea da egiturazko boom malgu baterako:

• Pilotu ratio baxua (3:1 eta 4:1):Oso egonkorra eta leuna boom malguetan, aireko plataformetan eta irismen luzeko garabi-besoetan. Pitzadurak irekitzeko pilotu-presio handiagoa eskatzen du, moteltze hidrauliko naturala eskainiz, presio-punteei aurre egiten dien.
• Pilotu ratio ertaina (4,5:1etik 5:1era):Hondeamakinen lotura zurrunen eta gurpil-kargagailuen altxatzeko besoen industriako erreferentzia estandarra, non desbideratze mekanikoa gutxienekoa den.
• Pilotu ratio altua (8:1etik 10:1era):Energia-eraginkorra da, presio pilotu minimoak balbula irekitzen duelako, ponparen motorraren karga murriztuz. Dena den, proportzio handiko kartutxoak atzeko presioarekiko sentiberatasun handia dute eta winches zurrunetan edo motor hidrauliko motz eta zurrunetan bakarrik erabili behar dira, inoiz ez inertzia handiko boom egitura malguetan.

---

V. 4 Zero-Drift fidagarritasun hidraulikoaren praktika onak

1. Garbitu pareko barrunbeak Torkitu aurretik:20 mikrako altzairuzko txirbil batek ere txotxongiloaren sudurraren eta eserleku-multzoaren artean harrapatuta 50 mm-ko boom noraeza eragingo du orduko. Garbitu beti zulaketak ISO 16/14/11 garbitasun-arauetara.

2. Zehaztu Viton/HNBR babesko eraztunak presio handiko eusterako:Ziurtatu pistoi zigiluen paketeek estrusioaren aurkako babes-eraztun termoplastikoak erabiltzen dituztela, 4.000 psiko etengabeko euste estatikoa jasateko, mikro-errestapenik gabe.

3. Bereiztu uzkurdura termikoa benetako ihesetatik:Aparkatutako makineria probatzen duzunean, utzi hogeita hamar minutu olio-tenperatura egonkortzeko noraeza erreferenteak erregistratu aurretik.

4. Instalatu zuzeneko brida kontrapisu-kolektiboak:Saihestu urruneko linean muntatutako balbulak. Balbula-blokea zuzenean zilindro-kanoiaren SAE 4 bolt brida portuetara sartzeak pilotuaren feedback zurruna eta kanpoko mahuka hausteko arrisku zero bermatzen du.

---
