A zilindro hidraulikoaegoera onean hel daiteke eta oraindik makinara iritsi baino lehen hondatuta egon daiteke. Babestu gabeko portuek kutsadura biltzen dute. Agerian dagoen pistoi haga bat herdoildu egin daiteke. Kokapen okerrean gordetako zilindro batek zigilu edo barne korrosio arazoak sor ditzake.
Horregatik, jasotzea eta biltegiratzea instalazio-prozesuaren parte gisa tratatu behar da, ez biltegiko garbiketa gisa. Helburua sinplea da: zilindroa garbi, babestuta eta trazagarria mantentzea trebatutako teknikari bat konektatzeko prest dagoen arte.
Gida hau instalatu aurretik zilindro hidraulikoak maneiatzen dituzten OEM erosleentzat, mantentze-taldeentzat eta banatzaileentzat da. Biltegiratze praktikoetan eta martxan jarri aurreko egiaztapenetan oinarritzen da. Ez du ordezkatzen zilindroaren fabrikatzailearen produktuaren eskuliburua edo makinaren segurtasun prozedura.

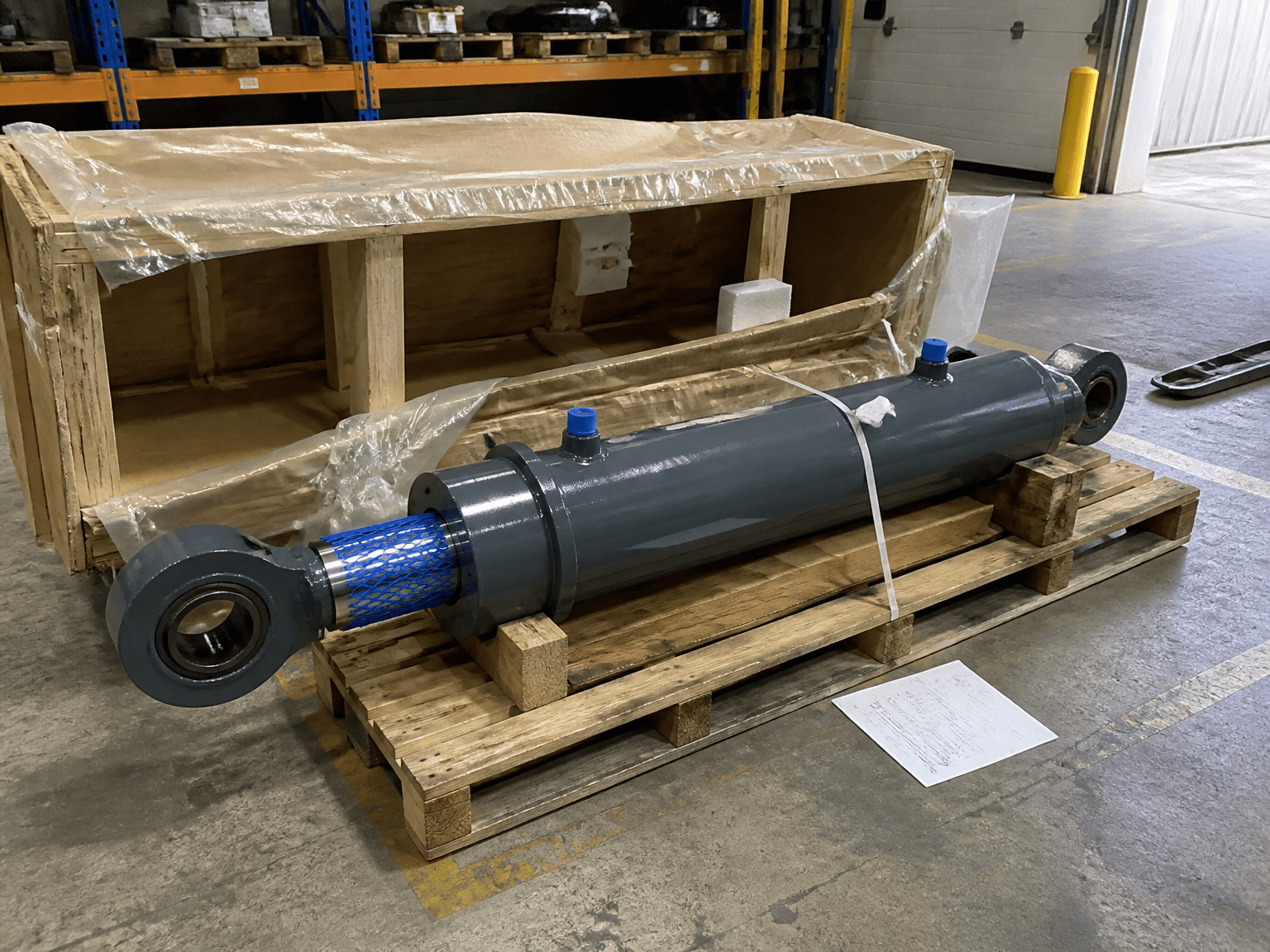

Hasi ikuskapena ontziratzea eta garraioaren babesa oraindik indarrean dauden bitartean. Grabatu eredua, kantitatea, ikusten diren kalteak eta falta den edozein osagarri. Atera argazkiak babes-materialak kendu aurretik, kutxak, paletak edo zilindroak kolpe-markak baditu.
Egiaztatu puntu hauek:
Hänchen-en instalazio-argibideak bidalketa osorik eta kaltetuta dagoen egiaztatzen hasten dira. Diziplina erabilgarria da edozein ordezko edo OEM proiekturako: ez aurkitu falta den muntaketa-piezarik zilindroa biltegira eraman ondoren.
Kalteak ikusten badira, isolatu elementua eta dokumentatu ezazu pistoiaren haga garbitu, margotu edo mugitzen saiatu aurretik.
Parker-en zilindroaren gidalerroak dio ataka babesleen tapoiak jarrita egon behar duela instalatu arte. Arrazoia praktikoa da. Ataka hidrauliko irekiek zilindrora hautsa, ezpal metalikoak, hezetasuna eta bestelako kutsadurak bide zuzena eskaintzen dute.
Ez kendu tapoiak haria egiaztatzeko. Berretsi ataka mota marrazkian edo produktuaren dokumentazioan. Hodiak instalatzeko prest daudenean, garbitu lineak eta burdineria konexioa egin aurretik. Parkerrek ere ohartarazten du hoditeria ondo garbitu behar dela hariztatzeko edo zulatzeko lanetatik txirbilak eta errebak kentzeko.
Konexio garbia ez da martxan jartzeko hobespen bat bakarrik. Kutsadurak zigiluak, balbulak eta amaitutako zilindroen gainazalak kaltetu ditzake makina bizikletan hasten denean.
Parkerrek barruko biltegiratze gunea gomendatzen du giro lehor, garbi eta korrosiborik gabekoa izango duena. Zilindroa barneko korrosiotik eta kanpoko inpaktutik babestu behar da.
Biltegiratze-eremuak ere mugatu beharko luke:
Ez erabili zilindroa beste materialen euskarri gisa. Gorde identifikazio- eta produktu-dokumentuak elementuarekin edo biltegiko erregistro batean. Makina prest dagoenean egiaztatzea zailagoa da eredua edo eskaeraren informazioa galtzen duen zilindroa.
Zilindro industrial konbentzionaletarako, Parkerrek biltegiratze bertikala gomendatzen du pistoi-hastaka altxatuta, ahal den guztietan. Posizio honek zilindroaren barneko kondentsazioaren korrosio-arriskua murrizten du eta zigiluen kalteak gutxitzen laguntzen du.
Kokapen zuzena zilindroaren diseinuaren, trazuaren, pisuaren, instalatutako osagarrien eta fabrikatzailearen argibideen araberakoa izan daiteke. Zilindro teleskopikoak, efektu bakarreko zilindroak eta biltegiratze-baldintza bereziak dituzten zilindroak ez dira biltegiko arau orokor baten arabera jarri behar.
Zilindro bat horizontalean gorde behar bada, eutsi puntu egokietan, hodia, haga eta muntatzeko osagarriak okertu edo honda ez daitezen. Saihestu errodatzea eta babestu pistoi-haxa rackarekin edo zoruarekin ukitzetik.
Zilindroa fluido hidraulikoz beteta gordetzen bada, Parkerrek dio tenperatura aldaketek eragindako fluidoaren hedapena kontuan hartu behar dela. Hau fabrikatzaileak edo ingeniari hidraulikoak epe luzerako biltegiratu aurretik berresteko puntu bat da.
Pistoi-hasta biltegiratze garaian babesteko gainazal garrantzitsuenetako bat da. Herdoilak, ahoskadurak eta marradurak hagatxoaren zigilua eta gida kalte ditzakete zilindroa mugitzen hasten denean.
Parkerrek agerian dauden margotu gabeko gainazalak, adibidez, pistoiaren hagaxka, herdoila inhibitzeko konposatu batekin estaltzea gomendatzen du ekipoak kanpoan denbora luzez gordetzen direnean. Babesteko produktua eta kentzeko metodo zuzena berretsi behar da haga akabera, zigilu materiala eta biltegiratze iraupenerako.
Instalatu aurretik, ikuskatu haga argi onarekin. Bilatu:
Ez leundu, lixatu edo berriro margotu hondatutako haga bat konponketa azkar gisa. Erregistratu egoera eta galdetu zilindroen hornitzaileari edo konponketa talde kualifikatuari pieza onar daitekeen.
Muntatu aurretik, konparatu zilindroa onartutako planoarekin eta eskaeraren xehetasunekin. Egiaztatu luzera orokorra, trazua, muntatzeko estiloa, atakaren orientazioa, hagaxka-muturreko konexioa eta barne dauden osagarriak.
Hänchen-ek instalatzaileei agintzen die muntatu aurretik produktua babesteko erabiltzen diren zigilatzeko tapoiak edo estalki-plakak kentzeko. Kendu babes hauek fase egokian: eduki aho hidraulikoak itxita hodiak eta osagarriak prest egon arte, eta gero garbitu konexio-eremua zirkuitua ireki aurretik.
Instalazio-taldeak hau ere baieztatu beharko luke:
Parkerrek eta Hänchenek biek azpimarratzen dute zilindroen instalazioa zeregin espezializatua dela. Jarraitu makinaren fabrikatzailearen blokeo, altxatze eta presioa askatzeko prozedurak.

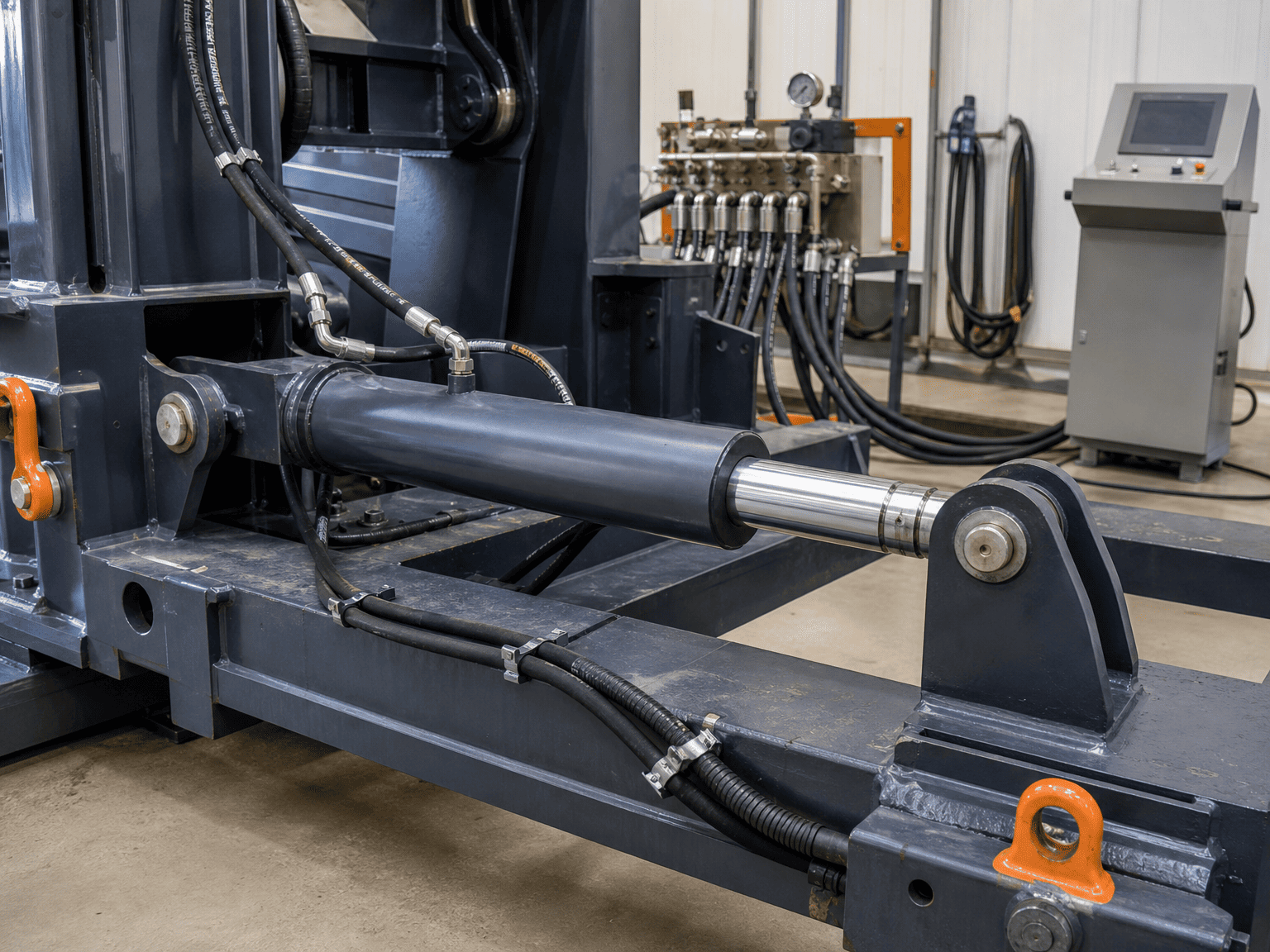

A zilindro hidraulikoaez da erabili behar makina-egitura bat posizioan jartzeko. Biltegiratu ondoren, instalazio-taldeak berretsi behar du euskarri-puntuak, muntatzeko aurpegiak eta konektatutako makina-kideak elkartzen direla zilindroa behartu gabe. Hänchen-ek estresarik gabeko instalazioa gomendatzen du eta pistoi-haxlean baimendutako albo-kargak gainditzeaz ohartarazten du.
Jarri aurretik, egiaztatu instalazioa zilindrotik kanpo:
- Muntatzeko aurpegiak garbi eta guztiz eserita daude
- Zilindroa tutua bihurritu gabe eusten da
- Hagaxka-mutur-konexioak ez du haga alboetara behartzen
- Hagaxka nahi den trazuaren bi muturretara irits daiteke kontaktu gabe
- Mahukek nahikoa mugitzeko baimena dute eta ez dute markoaren gainean igurtzi
- Gordeek eta inguruko piezak behar den tartea uzten dute
Parker-en segurtasun-gidak lerrokatzea instalazioaren ardura gisa hartzen du. Egin egiaztapen hau presioa aplikatu aurretik, edozein interferentzia zuzendu daitekeen bitartean zilindroa edo makinaren egitura kargatu gabe.
Zilindro hidrauliko batean harrapatutako aireak funtzionamenduan eta osagaien portaeran eragin dezake. Hänchen-en instalazio-gidak gomendatzen du aireztapen-atalak goiko aldean jartzea eta zilindroa martxan jarri aurretik aireztatzea.
Aireztapen-prozedura zehatza zilindroaren diseinuaren eta makinaren zirkuituaren araberakoa da. Erabili fabrikatzailearen argibideak, mantendu presioa kontrolatuta eta ziurtatu isuritako fluidoak eta aireak ezin duela arriskurik sortu.
Aireztapena egin ondoren, Hänchen-ek funtzionamendu normala baino lehen mugimendu motela, kargarik gabe eta presio baxua gomendatzen du. Komisio-taldeak kontuan izan behar du:
- Luzapen eta atzerapen leunak
- Portuetan, zigiluak eta bilguneetako ihesak
- Hagatxoen mugimendua eta lerrokatzea
- Ustekabeko zarata, berriketa edo inpaktua
- Mahukaren mugimendua eta markoarekin kontaktua
- Karrera-amaierako portaera eta kuxina, hortaz badago
Ez joan zuzenean biltegiko biltegitik karga osoko proba batera kontrolatutako ikuskapen-fase hori gabe.
Zilindro bakoitzerako, gorde erregistro labur bat, honako hauek dituena:
- Eredua eta seriea edo eskaeraren erreferentzia
- Jasotako data eta biltegiratzeko kokapena
- Ontziak edo garraio kalteak
- Portu-entxufea eta hagaxka babesteko egoera
- Biltegiratze-posizioa eta ikuskapen-datak
- Korrosioa edo gainazaleko kalteak ikus daitezke
- Onartutako marrazkia eta instalazio eskuliburua
- Instalaziorako kaleratu duen pertsonaren izena
Erregistro honek OEM bati garraio kalteak, biltegiratzeko kalteak eta funtzionamendu kalteak bereizten laguntzen dio arazoren bat geroago agertzen denean. Gainera, instalazio-taldeari abiapuntu argi bat ematen dio memorian oinarritu beharrean.
Zilindro bat denbora luzez gordeta egon bada, eguraldiaren eraginpean egon bada edo garraio kalteekin jaso bada, bidali modeloaren informazioa, argazkiak, biltegiratze historia eta instalazioaren marrazkia makinara konektatu aurretik. Hornitzaile batek instalazioaren aurreko egiaztapen arrunta konponketa edo ordezkapena behar duen egoera batetik bereizten lagun dezake.
Hasierako emaitzarik onena presio-probaren aurretik hasten da: babestu zilindroa, mantendu ateak garbi, egiaztatu instalazioa eta erregistratu aurkitu duzuna.
