A zilindro hidraulikoamugimendu ezegonkorra, karga irregularra edo zigiluen kalteak errepikatu ditzake zirkuitu hidraulikoa normala izan arren. Kausa muntatzeko hardwarean egon daiteke: higatuta dagoen pin bat, giltza-zulo handitua, kaxa solte bat edo lan-arku osoan lerrokatuta ez dagoen instalazio bat.
Gida honek mantentze-taldeek eta OEM erosleek zilindroaren muntaketa-puntuak nola ikus ditzaketen azaltzen du konponketa-kit bat edo ordezko zilindroa eskatu aurretik. Fokua zilindroaren eta makinaren arteko konexio mekanikoa da, ez presio hidrauliko edo fluxuaren diagnostiko orokorra.

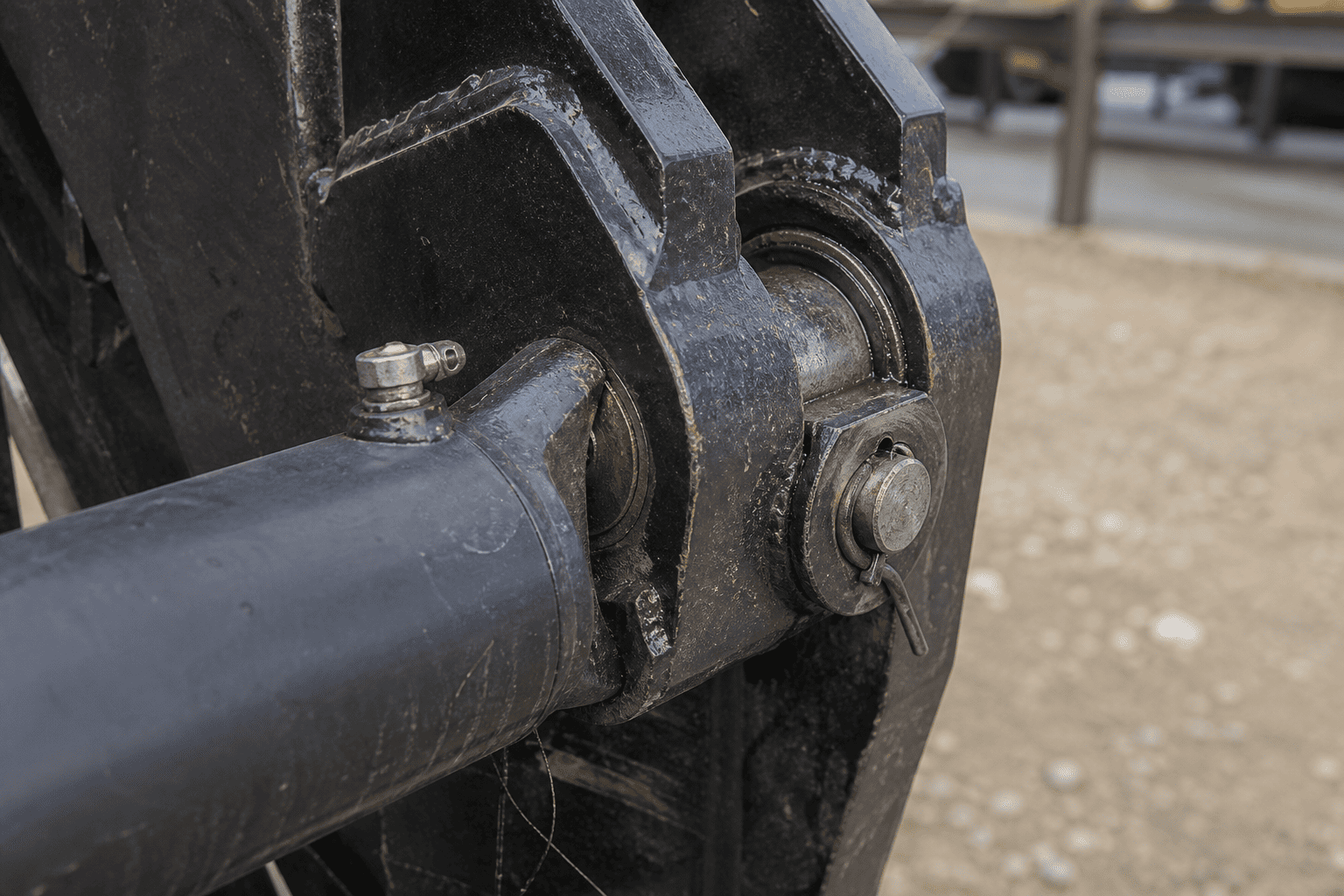

Zilindro batek ez du modu isolatuan funtzionatzen. Bere haga eta kanoia makinari konektatzen dira pin, giltza, len, trunions, euskarrien edo beste muntaketa-eginbide batzuen bidez. Pieza hauek lan-indarra transferitzen dute zilindroari diseinatutako arkuan zehar mugitzeko aukera ematen dioten bitartean.
Konexioa higatzen denean, baliteke zilindroa ez egotea nahi den erdiko lerroan. Makinak mugimendu eta kontaktu gehigarriak jar ditzake hagatxoan, guruinetan, gidan, hodietan edo muntatzeko euskarrian. Baliteke zigilu berri batek edo zilindro berri batek arazoa ez konpontzea makinaren alboko konexio gastatuak zerbitzuan jarraitzen badu.
Parker-en zilindroaren segurtasun-gidak dio hagatxoa eta bere makinaren osagaia lerrokada egokia dela egiaztatu behar dela, bai posizio hedatuetan bai atzeratuetan. Era berean, giltzadun zilindroak bi muturretan biraka daitezela gomendatzen du pinaren erdiko lerroak paraleloekin eta zilindroa bere lan-arkuaren bidez egiaztatzea interferentziarik dagoen. Hauek instalazio eta segurtasun printzipioak dira; azken mugak zilindroaren eta makinaren fabrikatzailearengandik etorri behar dira.
Ikuskatu pina punturik, zirrikiturik, korrosiorik, puntu lauak eta alde batean kontzentratuta dagoen higadura-bandarik ez dagoenean. Jada errodamendu-azalera biribil eta egonkorrik ez duen pin batek zilindro-begia mugitzeko aukera eman dezake makina-kideak erantzun baino lehen.
Ez epaitu pina oraindik kendu daitekeen ala ez bakarrik. Pin bat bere lekuan gera daiteke bere lan-azalera, euste-eginbidea edo buxinarekin egokitzea dagoeneko hondatuta dagoen bitartean.
Zuhaixka bat barrutik higa daiteke, bere etxebizitzan askatu edo hondatu egin daiteke instalazioan. Egiaztatu buxinaren eta zilindroaren begiaren edo euskarriaren artean mugimendua dagoen, ez bakarrik pinaren eta buxinaren arteko mugimendua.
Burua mantentzerik gabeko motakoa bada, jarraitu ekipoaren fabrikatzailearen instalazio-argibideak. Ez gehitu koiperik edo gainazaleko tratamendua aldatu zehaztutako diseinuak baimentzen ez badu.
Zilindroaren begia edo giltza handitu egin daiteke, konikoa edo obalatua izan daiteke, giltza solte batekin mugimendu luzea egin ondoren. Arrautza-formako zuloa deitzen zaio askotan. Pina bakarrik ordezkatuz gero, ikus daitekeen jokoa murrizten da aldi baterako, karga-bidea gaizki lerrokatuta dagoen bitartean.
Neurtu zuloa norabide batean baino gehiagotan eta leku batean baino gehiagotan. Ikusmen forma biribila ez da nahikoa froga konponketa erabaki kritiko baterako.
Garbigailua falta, euskarri solte bat, eraztun eraztun hondatuta, euskarri-plaka higatuta edo euskarria desitxuratuta egon daiteke pina alboetara ibiltzea. Egiaztatu atxikipen-antolaketa osoa eta alboko posizioa kontrolatzen duten euskarrien aurpegien egoera.
Ordezko zilindroa ez da jarri behar pina diseinatutako posizioan eutsi ezin duen euskarri batean.
Ondorengo sekuentzia eremua planifikatzeko gida bat da. Makina eraikitzailea blokeatzeko, blokeatzeko eta metatutako energia-prozedurek lehentasuna dute.
Energia hidraulikoa isolatu, altxatutako edo esekitako egitura euskarri mekaniko egoki batekin bermatu eta ustekabeko mugimenduak saihestu. Zilindro hidrauliko bat ez da karga jasotzeko euskarri bakarra bezala tratatu behar ikuskapenean.
Desmuntatu aurretik, kontutan izan arazoa noiz agertzen den:
Sintomak muntaketa arazo bat kontrol hidrauliko hutsetik bereizten laguntzen du, neurketa ordezkatzen ez duen arren.
Bilatu lekualdatutako euskarriak, leundutako ukipen-bandak, traste-markak, herdoil-hautsa, pitzaduradun soldadurak, euskarrien mugimendua eta jada zentratuta ez dagoen pin bat. Markatu pinaren, garbigailuaren eta euskarriaren posizio erlatiboa mugimendua susmatzen bada.
Ez erabili hatz bat atzamar puntu bat egiaztatzeko edo eskuak zilindro-begi baten eta giltza artean jarri.
Makina bermatu ondoren, kendu pina ekipamenduaren prozeduraren arabera. Garbitu pina, buxa, zilindroaren begia eta euskarriaren gainazala osagaien materialekin eta guneko arauekin bateragarria den metodo batekin.
Mantendu kendutako piezak elkarrekin eta identifikatu haien jatorrizko kokapena. Zilindro baten mutur bateko pin bat ez da nahastu behar beste posizio bateko pin batekin, ikuskapen-erregistroak osatu aurretik.

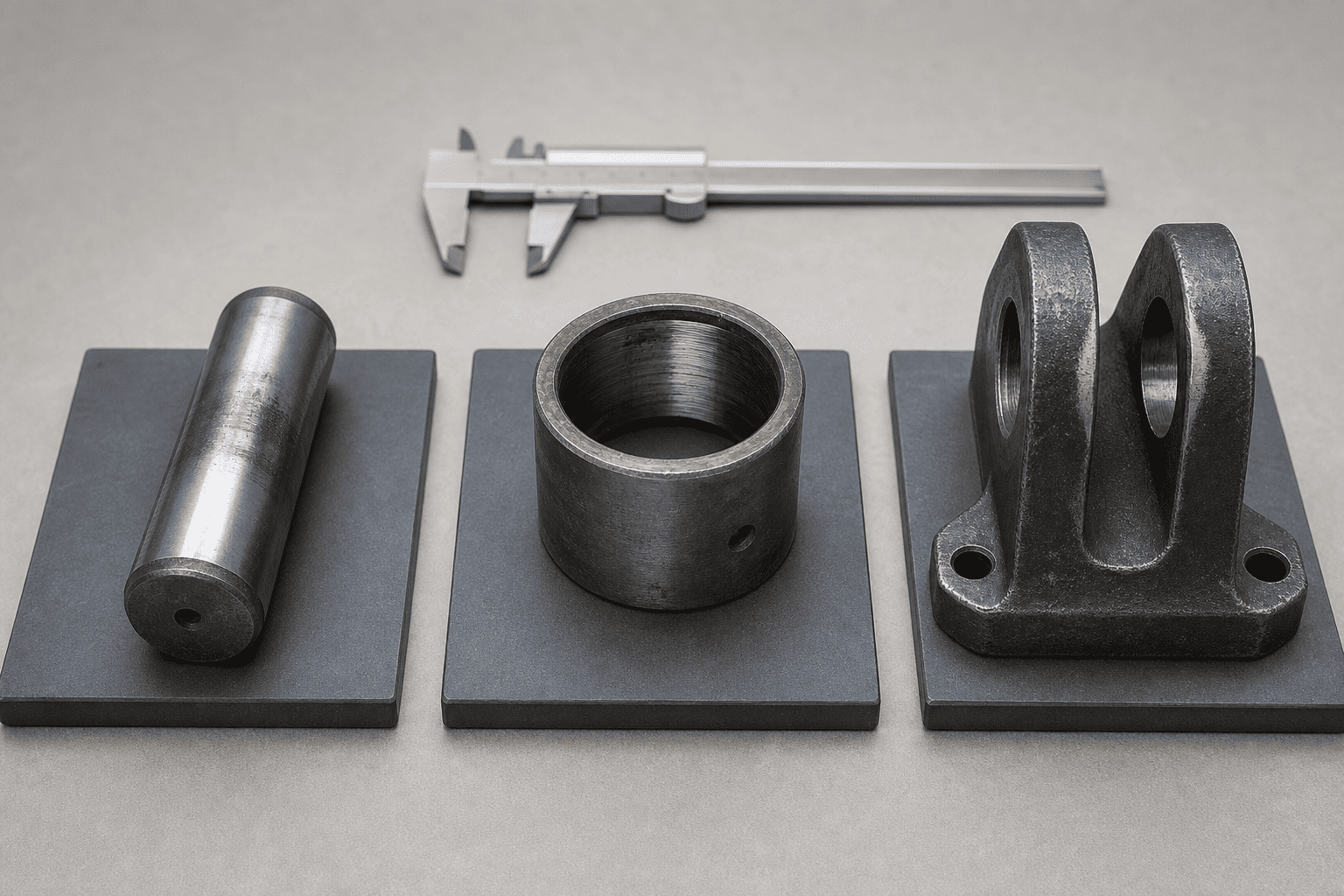

Grabatu pinaren diametro nominala, benetako pinaren diametroa hainbat puntutan, bukuaren barruko diametroa, bukuaren kanpoko diametroa dagokionean eta zilindroaren begiaren eta giltza-zuloaren egoera.
Egiaztatu ere:
Ez asmatu higadura muga unibertsala. Erabili ekipamenduaren marrazkia, zilindroaren fabrikatzailearen zehaztapena edo onartutako konponketa-arau bat onarpen/baztertzeko azken erabakia hartzeko.
Egiaztatu berriro makinaren geometria atzeratu eta luzatutako posizioetan, edo mantentze-lan seguruaren prozedurak onartzen dituen benetako amaierako posizioetan. Zilindroa ez da behartu behar posiziora tiraka, presioa eginez edo presioa eginez.

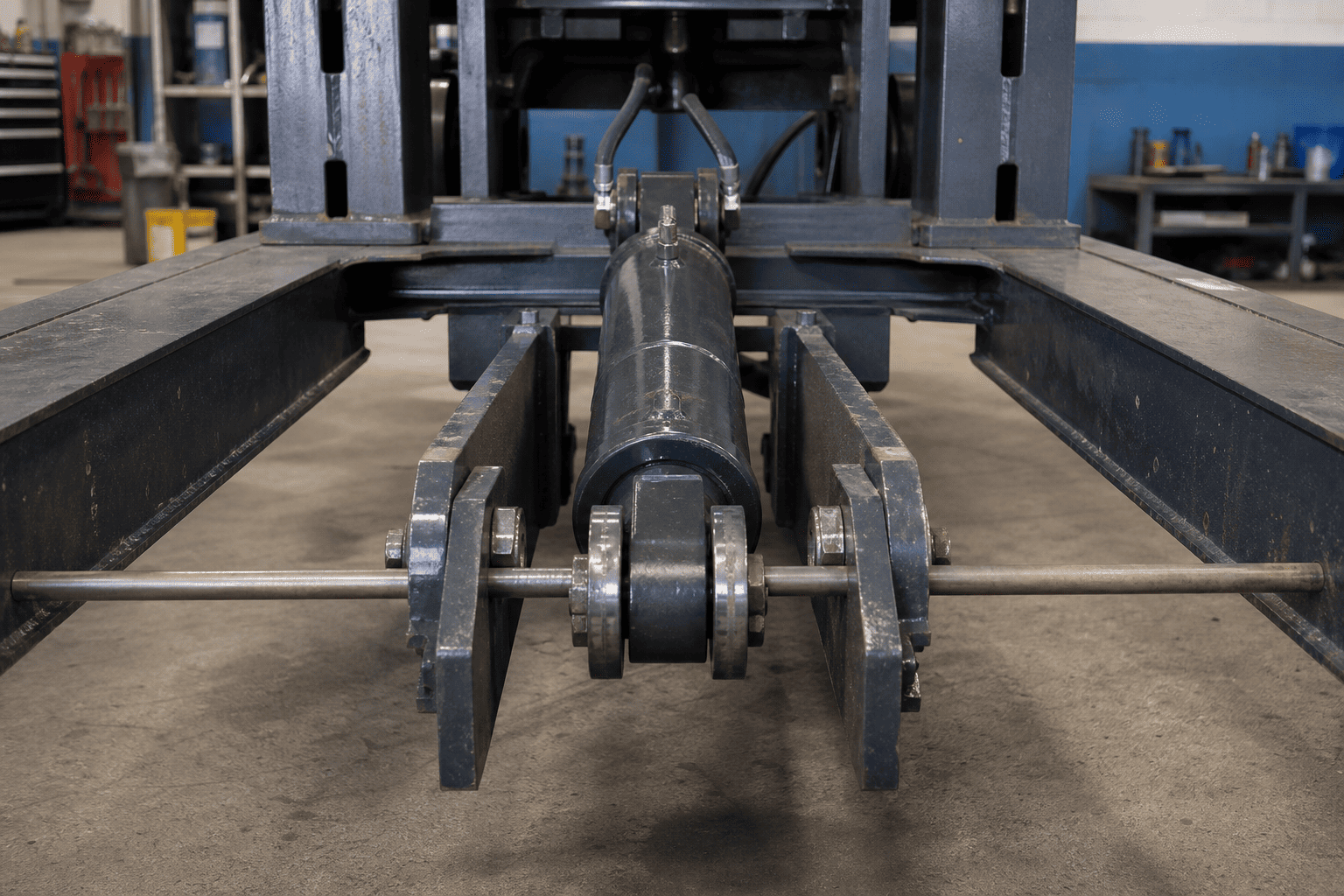

Ziurtatu bi muntatzeko pin-lerroak paralelo mantentzen direla muntatzeko diseinuak pibotatze paraleloa behar duen tokietan. Egiaztatu euskarriekin, babesleekin, mahukekin, armazoiekin eta mugikorretarako beste pieza batzuekin.
| # | Behaketa | Litekeena da kausa / zantzua |
|---|---|---|
| 1 | Pinak banda leundua du alde batean | Kontaktu irregularra, lerrokadura aldaketa edo kortxeteen mugimendua |
| 2 | Pina txikiagoa da lan eremuan | Pinen higadura, atxikipen desegokia edo kargapean mugimendua |
| 3 | Butxak bere etxebizitzan biratzen du | Askapena, etxebizitza hondatuta edo instalazio okerra |
| 4 | Clevis zuloa obalatua edo konikoa da | Eragiketa jarraitua sakearekin edo pin solte batekin |
| 5 | Herdoil-hautsa edo metalezko hondakin finak daude | Fretting, korrosioa, babes nahikoa edo mugimendu erlatiboa |
| 6 | Euskarria okertu edo behin eta berriz askatzen da | Pin ibiltzea, euskarrien mugimendua edo atxikipen antolamendu okerra |
| 7 | Hagaxka gidak edo guruinak alde bakarreko higadura erakusten du | Egiaztatu makinaren lerrokadura eta muntaketa geometria zigiluak ordeztu aurretik |
| 8 | Higadura trazuaren amaiera batetik gertu bakarrik agertzen da | Amaiera-posizioaren geometria, interferentzia edo karga-bidea aldatzea |
Behaketa hauek ikuskapenerako abiapuntuak dira, ez diagnostiko automatikoak. Higatuta dagoen pin bat lerrokatze-arazo handiago baten ondorioa izan daiteke jatorrizko kausa baino.
Pina bakarrik konpontzea egokia izan daiteke pina gastatuta dagoenean, baina kaxa, begia, giltza, euskarria eta atxikipen-sistema onartutako dimentsio-mugetan geratzen dira. Pin berriak diametro, luzera, material eta atxikipen antolamendu egokiarekin bat etorri behar du.
Bushing ordezkatzeko egokitzapen, orientazio eta instalazio metodo egokia behar da. Egiaztatu ordezko buxa lubrikatua dagoen, lehorrean funtzionatzen duen edo gainazaleko egoera zehatz baterako diseinatuta dagoen. Butxa bat kaltetutako edo gaizki lerrokatuta dagoen etxebizitza batean sakatzeak jatorrizko arazoa erreproduzi dezake.
Zilindro obalatuaren begi edo giltza-zulo batek konponketa-metodo homologatu bat eska dezake, hala nola mekanizazioa, konponketa mahuka bat edo kaltetutako osagaia ordezkatzea. Ez soldatu, zulatu edo aldatu karga-euskarrien muntaketa-eginbiderik ingeniaritzaren onespenik eta konponketa-prozedura dokumentatu gabe.
Zilindroaren begia, giltza, trunnion edo muntaketa-blokea pitzatuta badago, betirako deformatuta edo onartutako dimentsio-mugetatik kanpo badago, ordezko zilindroa edo ingeniaritza-konponketa bat beharrezkoa izan daiteke. Ordezkoa makinaren geometriarekin bat etorri behar da, ez zulamenaren edo ibilbidearen arabera soilik hautatu.
Muntatze-higadura kontsulta bat berrikustea askoz errazagoa da benetako instalazio-datuak biltzen dituenean. Bidali:
Pin-to-pin zilindroetarako, bereziki garrantzitsuak dira pin-zentroko dimentsio itxiak eta hedatuak. Konexio hidraulikoarekin bat datorren baina muntatzeko geometria aldatzen duen ordezko batek interferentzia edo lerrokatze arazo berri bat sor dezake.
Makina funtzionamendu normalera itzuli aurretik:
1. Ziurtatu pina eta kaxa muntatzeko zehaztutako piezak direla.
2. Egiaztatu pina guztiz kokatuta dagoela eta behar bezala atxikita dagoela.
3. Egiaztatu zilindroak bi muturretatik lotu gabe biratzen duela.
4. Egiaztatu hagatxoa eta makina-elementua lerrokatuta jarraitzen dutela baimendutako ibilbidean.
5. Egiaztatu mahukaren bideratzea eta portuaren sakea mugimenduan zehar.
6. Erabili makina arrisku txikian eta abiadura txikian ekipamenduaren prozeduraren arabera.
7. Gelditu zilindroa lotzen bada, euskarria mugitzen bada, pina ibiltzen bada edo hagatxoa inguruko piezak harremanetan jartzen badira.
8. Grabatu azken neurketak eta konponketa piezak etorkizuneko mantentze-lanetarako.
Parker-en segurtasun-gidak ere azpimarratzen du lerrokatze desegokiak hagaxka-guruinaren eta zilindroen zuloaren gehiegizko higadura eragin dezakeela. Horregatik, instalazioaren egiaztapena konponketa egin ondoren amaitu behar da, ez bakarrik pieza zaharrak kendu aurretik.
Muntaiaren ikuskapen kontrolatu batek errepikatutako akats garesti batzuk saihesten lagun dezake:
Helburua ez da gastatutako pieza guztiak automatikoki ordezkatzea. Benetako karga-bidea identifikatzea eta zilindroak jarraitu behar zuen muntaketa-geometria berreskuratzea da.
HCIC-k ordezko eta pertsonalizatutako zilindro hidraulikoen eskakizunak berrikus ditzake benetako instalazioaren datuetatik: muntaketa-dimentsioak, pin antolamendua, trazua, zulamena eta hagaxka informazioa, ataka-konfigurazioa, aplikazioa eta eskuragarri dauden marrazkiak. Higatutako muntaketa puntuetarako, sartu makinaren alboko euskarrien argazkiak eta neurriak, aurrekontuaren berrikuspenak egokitzea eta konexio hidraulikoa estaltzen dituena.
Zilindro hidraulikoamuntatzeko pin eta buxin higadura egokitze mekaniko arazo bat da, fidagarritasun hidrauliko arazo bihur daitekeena. Ikuskatu pina, buxa, zilindro-begia, giltza, atxikipen-tresneria eta lan-arku osoa elkarrekin. Erregistratu neurketak piezak eskatu aurretik, eta ez erabili zilindro berririk makina-egitura hondatuta edo gaizki lerrokatuta konpentsatzeko.
OEM ordezko bat edo pin-to-pin zilindro hidrauliko pertsonalizatu bat behar baduzu, bidali HCIC zilindro zaharraren dimentsioak, itxi eta hedatutako pin-zentro distantziak, pin eta giltza-neurketak, portuaren informazioa, argazkiak eta aplikazioaren xehetasunak. Datu-pakete oso batek ingeniaritza taldeari oinarri hobea ematen dio ekoizpenaren aurretik egokitzea baieztatzeko.
