Zilindro Hidraulikoaren Kavitazioa eta Aireztapena: Presio Negatiboari eta Pistoiaren Zuloketari buruzko Forense tailerra

I. Sintoma: Leuna deneanZilindro HidraulikoaTurns Sponky eta Screams

Gauza gutxik zapuzten dute ekipamendu astuneko mantentze-langile bat, bat-batean txatxuka hasten den boom-a edo isurketa-zilindro bat baino gehiago, altzairuzko hodietan zehar ibiltzen den kaniken ukabilkada baten antzera mugitzen den atzerapen esponjoso irregular batekin mugitzen dena.

Mekanikoek zilindroa eraisten dutenean, olio zikina edo zigilu urratua aurkitzea espero dute. Horren ordez, pistoiaren koroaren altzairu sendoko aurpegia eta petrolio-atalen barruko ezpainak miniaturazko pernoz lehertutako itxura duten krater zakar eta izoztuekin pipertuta aurkitzen dituzte.

Hau ez da partikula urratzaileen higadura. Zilindro hidraulikoen kabitazioa eta aireztapena da; oso erlazionatuta dauden baina funtsean bereizten diren bi fenomeno fluido, doitasun metalezko gainazalak suntsitzen dituztenak, elastomero zigiluak egosten eta makinen segurtasuna arriskuan jartzen dutenak.

II. Kavitazioa vs aireazioa: Benetako aldea ulertzea

Eremu-zerbitzuen txostenetan, teknikariek maiz kabitazioa eta aireztapena bateratzen dituzte "lineetan airea" etiketa generikoarekin. Bakoitza nola gertatzen den ulertzea ezinbestekoa da benetako arrazoia konpontzeko:

2.1 Kavitazio lurruntsua (Presio negatibotik irakitea)

Kavitazioa albo batean petrolio-eskaria denean gertatzen dazilindro hidraulikoaPistoiak olioa fisikoki sar daitekeen abiadura gainditzen du.

• Tokiko presioa olio hidraulikoaren lurrun-presioaren azpitik jaisten denean, likidoa literalki irakiten da giro-tenperaturan, eta milioika lurrun-burbuila mikroskopiko txikiak eratuz.
• Lurrun-barrunbe hauek presio baxuko gunetik presio handiko oliora bidaiatzen duten heinean, nanosegundotan inplodu egiten dira.
• Mikro-inplosio bakoitzak abiadura supersonikoetan bidaiatzen duten fluido mikro-zorrotada kontzentratuak sortzen ditu, inguruko metalezko gainazalak kolpatuz, hazbete karratuko dozenaka mila kilo gainditzen dituzten inpaktu indar lokalekin. Mailu-efektu fisiko honek metala nekatzen du, mikro-malutak gainazaletik askatzen diren arte.

 2.2 Aireztapena (airearen irenste mekanikoa)

Aireztapena olio hidraulikoaren kutsadura da atmosfera libreko airearekin kanpo ingurunetik zirkuituan sartuta.

• Airea xurgatze-mahukaren besarkadetatik sartzen da, ponpa nagusiko ardatzaren zigiluak hondatuta, hodi-kontzepzio solteetatik, biltegiko fluido-maila baxuetatik edo depositu nahasi baten itzulera-lerroetatik fluidoaren gainazaletik isurtzen dira.
• Lurrun-burbuilek ez bezala, aire librea ez da berehala kolapsatzen; esne-emultsio apartsu bat eratzen du, nahiko konprimigaitza den fluido hidrauliko malguki pneumatiko bigun eta errebote bihurtzen duena.

III. 4 abisu-seinaleak eremuan antzemateko

IV. Non gertatzen diren kalteak zilindroaren barnean

Fluido-energia-sistemek cavitation eta aireztapen kronikoak jasaten dituztenean, kalte fisikoak abiadura handiko zona zehatzetan kontzentratzen dira:

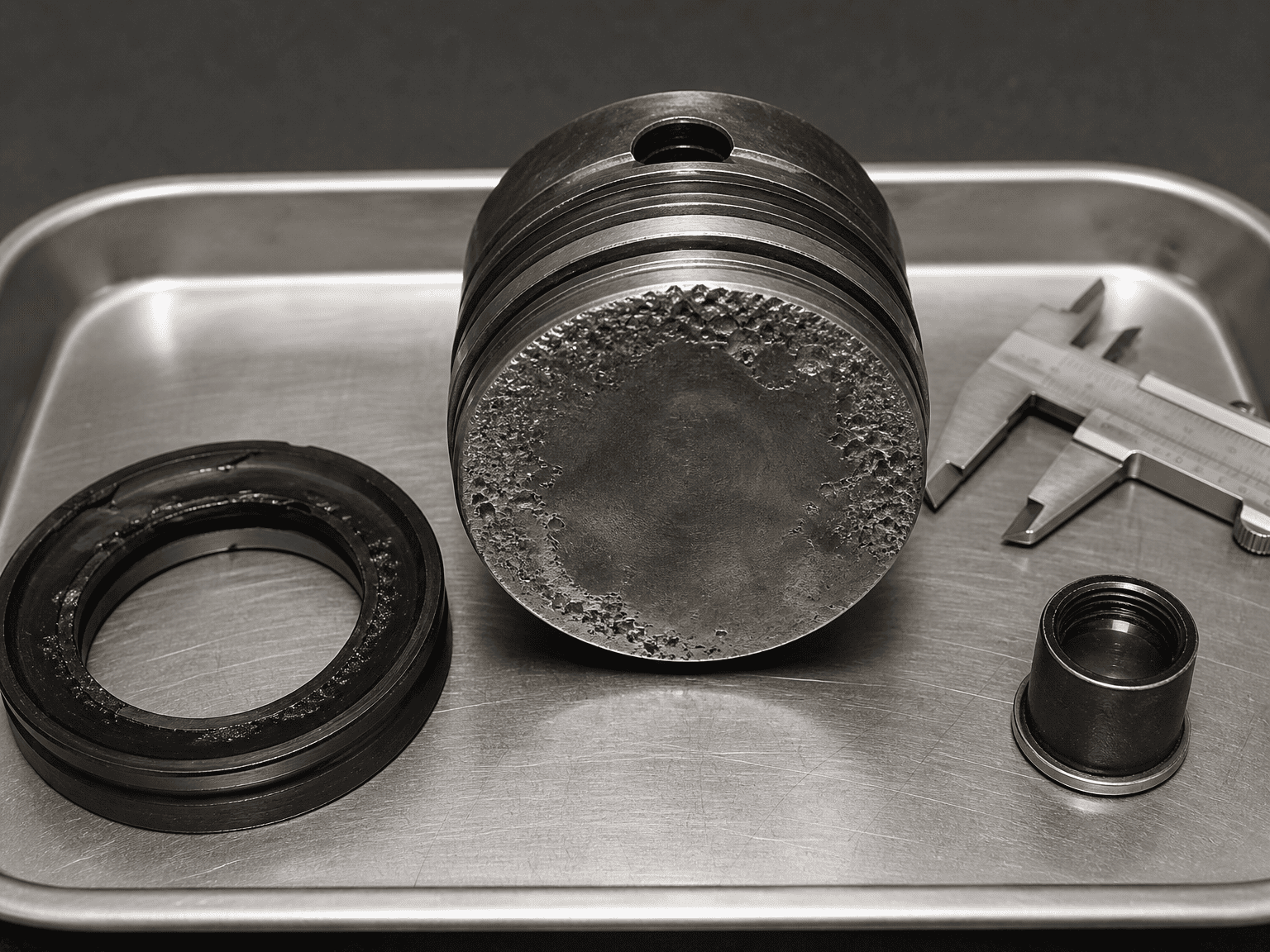

4.1 Pistoiaren koroaren aurpegiak:Pistoiaren aurpegi zirkular lauak mikro-hobi sakon eta izoztuen multzoak erakusten ditu, non erortzen diren lurrun hutsuneek oinarrizko metala behin eta berriz jo zuten.

4.2 Olio-portuaren barne-hobiak:Angelu zuzeneko trantsizio zorrotzek olio hidraulikoa zilindroaren kapelean sartzen den ertzaren higadura eta biribilketa larria jasaten dute.

4.3 Pistoi-barrako zigiluak eta higadura-eraztunak:Harrapatutako aire-burbuilek konpresio adiabatiko azkarra jasaten dute, eta poliuretanozko zigilu-ezpain malguak ikatz-itxurako maluta hauskor bihurtzen dituzten bero-puntu lokalizatuak sortzen dituzte.

4.4 Zilindro-kanoizko hormak:Ibilbidearen muturretatik gertu, mikro-zurrustadek olio lubrifikatzaile babesgarria kentzen dute, pistoi-gida-banden eta leundutako hodiaren zuloaren artean metal-metal zuzeneko urradura ahalbidetuz.

V. Ekipamendu mugikor eta industrialeko 4 eragile nagusiak

5.1 Grabitate-karga gainditzaileak (Ihes-zilindroa)

Hondeamakinaren boom astun batek, isurketa-atoiaren gorputza edo eskorga-masta bere pisuaren azpian azkar jaisten direnean, grabitateak zilindroaren hagatxoa beherantz egiten du ponpa hidraulikoak txapelaren aldean olioa horni dezakeena baino azkarrago. Zilindroa xiringa erraldoi bat bihurtzen da, barneko hutsune bizia sortuz, sartzen den olio korrontea irakiten duena.

5.2 Cold Winter Morning Startups

Olio hidrauliko hotza lodi eta likatasun handikoa zaila da xurgatze-iragazki estuetatik eta hornidura-mahuka luzeetatik isurtzeko. Operadore batek motorra abiarazi eta berehala abiadura betera jartzen duenean, ponpa gosea hiltzen da, huts handi bat ateraz eta fluido kabitatzaile-korronte bat zuzenean bidaltzen du eragingailuetara.

5.3 Urtegiaren arnasa-tapak tapatuta

Ibilbide luzeko zilindroak hedatzen diren heinean, depositu hidraulikoaren barneko fluido-maila nabarmen jaisten da. Deposituaren arnasguneko tapoia lokatzez, hautsez edo izotzez estalita badago, atmosferako airea ezin da sartu bolumena berdintzeko. Deposituaren barruan huts partzial bat sortzen da, ponparen xurgatze-lerroa itotzen duena.

5.4 Gaizki jarritako tankeen bafleak eta itzulera-lerroak

Itzultzeko olioa ur-jauzi baten moduan likido-mailaren gainetik urtegian murgiltzen bada, airea sartzen du oliora. Aire-burbuilak azalera igo eta aireratzeko depositu egokirik gabe, ponpak berehala xurgatzen du apar-nahasketa hori zilindroetara.

VI. Kavitazioa eta aireztapena kentzeko zirkuitu mailako soluzioak

Zilindroaren kavitazioa finkatzeak presio negatiboa sortzea ahalbidetzen duen zirkuituaren dinamika zuzentzea eskatzen du:

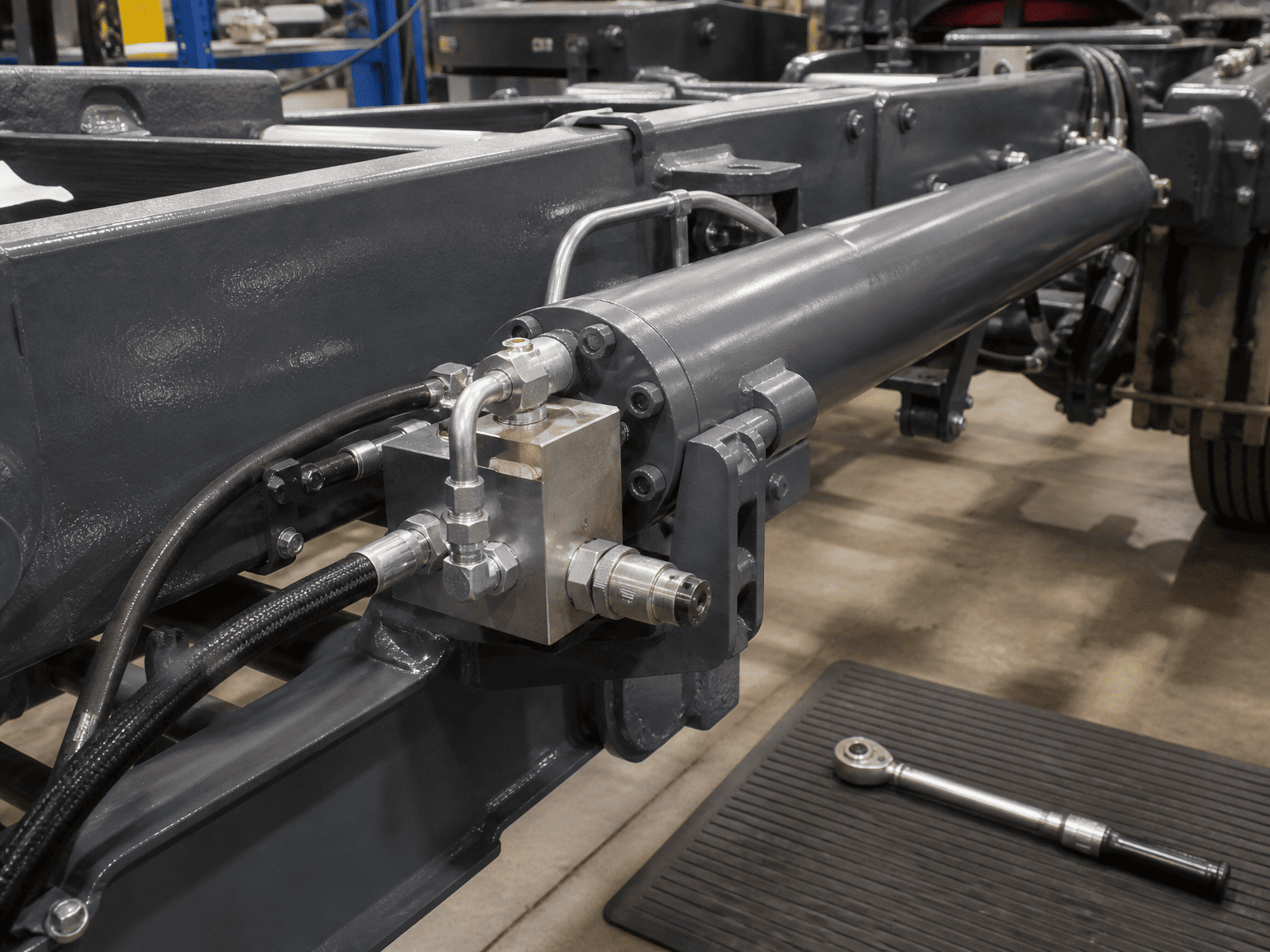

• Instalatu Kavitazioaren aurkako makillaje kontrol-balbulak: mugitzen diren karga bizkorrak edo gainezka dituzten zirkuituetan, ipini kavitazioaren aurkako kontrol-balbula bat zilindroaren lan-atakuaren eta tankearen lerroaren artean. Zilindroaren luzapenak ponpak ematen duena baino olio gehiago eskatzen badu, kontrol-balbula libreki irekitzen da, deposituaren olioa hutsean betetzeko aukera emanez.
• Tamaina egokiaren kontrabalioa (gainzentratua) balbulak: kontrapeso balbulek atzealde-presioa kontrolatua sortzen dute zilindroaren itzuleran, grabitateak kargarekin ihes egitea saihestuz eta presio positiboa mantentzen dela bermatuz ibilbide osoan zehar.
• Mantendu xurgatze-lerroen gutxieneko tamaina: Ziurtatu ponpen xurgatze-lerroak neurri handiekoak, laburrak, zuzenak eta hutsean etengabeko zerbitzurako balio dutela barnean erori gabe.
• Onartu urtegiaren desaireztapen-denbora egokia: Olio depositua neurtu, fluidoa zikloen artean hainbat minutuz trabarik gabe egon dadin, disolbatutako mikroburbuilak modu naturalean flotatzeko aukera emanez.

VII. Mantentze-lanetako langileentzako eremuko diagnostiko-zerrenda

Zilindro zaratatsu edo hondatu bat ordezkatu aurretik:

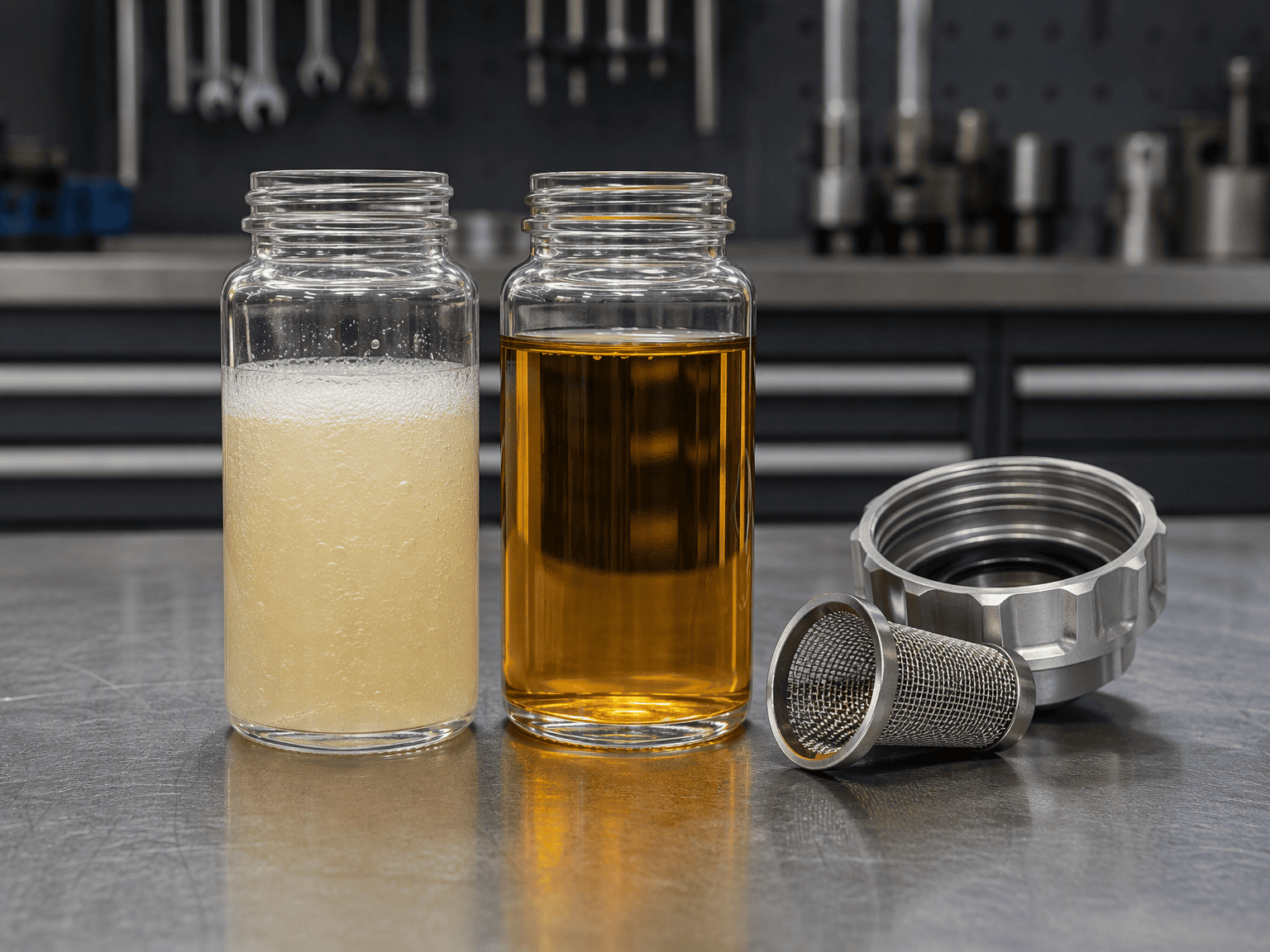

• Ikuskatu olioaren bista: fluidoa esnetsua, lainotua ala apar egonkorra da?
• Egiaztatu gordailuko arnasguneko tapoiak hautsak oztopatzen dituen edo hezetasun izoztua dagoen.
• Ikuskatu ponparen xurgapen-mahukaren besarkadak eta osagarriak hutsean airea xurga dezaketen konexio solterik ez dagoenean.
• Egiaztatu itzulerako lineak deposituko gutxieneko olio-mailaren azpitik isurtzen direla.
• Probatu kontrabalbula-pilotuaren ezarpenak zilindroa ponparen entrega-ahalmena baino azkarrago jaitsi ezin dela ziurtatzeko.
• Ikuskatu zilindroaren pistoiaren aurpegia eta bako-eztarria endoskopio batekin, izoztutako cavitation-en zulo bereizgarriak ikusteko.

VIII. Muga teknikoa eta diagnostiko-oharra

Gida honek diagnostiko mekanikoen adierazle estandarrak eta zirkuitu hidraulikoen jardunbide egokiak zehazten ditu. Ardatz anitzeko makineria konplexuak, karga-sentsoreko desplazamendu aldakorreko zirkuituek eta begizta itxiko unitate hidrostatikoek zirkuituaren berariazko presio iragankorren erregistroa eta fluidoen azterketa behar dute arrazoiak isolatzeko.
