Zilindro hidraulikoen flexioaren kalkuluak: zergatik trazuaren luzerak balioesten duen bultzada-indarra

I. Arriskua: "3.000 psi" zilindro batek 1.200 psi-tan huts egiten duenean

 Diseinu hidraulikoaren akats arrunt eta garestia da zilindroaren bultzada-indarra kalkulatzea presio hidraulikoa eta pistoiaren eremua soilik erabiliz:

                                                                           F = P × Apistoia

Formula sinple honen arabera, 3.000 psi-ko 4 hazbeteko hodiko zilindro batek gutxi gorabehera 37.700 lb (167,7 kN) bultzadarekin bultzatuko du. Zilindroaren trazua 12 hazbetekoa baino ez bada, hagak erraz maneiatzen du karga hori.

Hala ere, hedatu zilindro bera 60 hazbeteko edo 80 hazbeteko ibilaldira, eta 37.700 lbs-ko konpresio-bulkada bera aplikatuz, sarritan pistoiaren hagatxoa hautsi edo betirako makurtuko da hortz baten moduan, maiz sistemaren presioa 1.000 eta 1.500 psi baino ez denean.

Porrot katastrofiko hau ez da material trakzio-errendimenduaren hutsegite bat; zutabe elastikoa da. Ibilbide luzeko aplikazioetan, pistoi-hasta lerdenaren egitura-egonkortasunak guztiz gainditzen du kanoiaren presio-balorazioa.

II. -ren FisikaZilindro HidraulikoaBuckling: Euler-en zutabeen teoria

Noiz azilindro hidraulikoakarga konpresiopean hedatzen da, muntaia egitura-zutabe luze eta lirain baten moduan jokatzen du. Zutabe lerden batek jasan dezakeen gehienezko konpresio-karga teorikoa alboko ezegonkortasuna gertatu baino lehen Euler-en Fitxaketa Kritikoen Formulak arautzen du:

                                                           Fcr = π² E I / Le² = π² E I / (K · L)²

Non:

• Fcr = Euler-en karga kritikoa (N edo lbf)
• E = hagatxoaren materialaren elastikotasun modulua (karbono/aleazio altzairu tipikorako, E ≈ 200 eta 210 GPa edo 29 × 10⁶ psi)
• I = hagaxka biribil solidoaren zeharkako sekzioaren inertzi momentua (m⁴ edo in⁴)
• L = Muntatze puntuen arteko instalazio-distantzia guztira (m edo in)
• K = Zutabearen luzera-faktorea eraginkorra zilindroaren muntaketa-baldintzetan oinarrituta
• Le = K · L = Kanklatze-luzera eraginkorra

III. Hagatxo solidoen inertzia-momentua kalkulatzea:

Dr diametroko pistoi borobil solido baterako:

                                                                            I = π dr⁴ / 64

Kontuan izan inertzia-momentua haga-diametroaren laugarren potentziaren (dr⁴) araberakoa dela. Horrek esan nahi du hagaxka-diametroaren gehikuntza txiki batek flexio-erresistentzia handitu egiten duela:

• Hagaxka baten diametroa 2,0 in-tik 2,5 in-ra handitzeak (diametroa % 25eko gehikuntza) giltzaduraren erresistentzia % 144 handitzen du (2,44 ×).

IV. Laneko karga segurua eta gomendatutako segurtasun-faktoreak kalkulatzea

Inoiz ez operatu azilindro hidraulikoabere flexio-muga kritikotik gertu Fcr. Mundu errealeko funtzionamenduan,zilindro hidraulikoakbizi eszentrikotasun txikiak, pin-joko txikiak, azelerazio-puntak eta albo-karga saihestezinak.

Onartutako diseinu-bultzada Fallow-ek Sf segurtasun-faktore zorrotza izan behar du:

                                                                           Lugorria = Fcr / Sf

Gomendatutako segurtasun-faktoreen jarraibideak:

• Geldiko Industri Makina (garbiak, gidatuak): Gutxieneko Sf ≥ 2,5 eta 3,0
• Makineria Mugikor Orokorra (zabortegiko atoiak, zamagailuak, hondakin-ekipoak): Gutxieneko Sf ≥ 3,0 eta 3,5
• Arrisku handiko / Langileen altxatzea (aereo-plataformak, kamioiak, garabi mugikorrak): Gutxieneko Sf ≥ 3,5 eta 4,5

V. Lerdentasun ratioa eta Johnson-en formularako trantsizioa

Euler-en formulak tolestura elastiko hutsa hartzen du eta zutabe lerdenetarako bakarrik balio du λ lerdentasun-erlazioak λc zutabeen trantsizio atalasea gainditzen duen.

                                                       λ = Le / rg = (K · L) / (dr / 4) = 4 K L / dr

Non rg = √I/A = dr / 4 biraketa-erradioa den.

1045 edo 4140 kromo altzairu tipikorako, trantsizio atalasea λc ≈ 85tik 105era:

• λ > λc bada (Hatz lerden luzeak): Erabili Eulerren Formula (ezegonkortasun elastikoagatik porrota).
• λ ≤ λc bada (Hatz laburrak eta ertainak): Erabili Johnson-en formula parabolikoa edo etenaldi-indar estandarra (errendimendu konpresiboagatik edo flexio ez-elastikoagatik porrota).

VI. 4 OEM Ingeniaritza gainbegiratze ohikoak, hagatxo tolestuak eragiten dituztenak

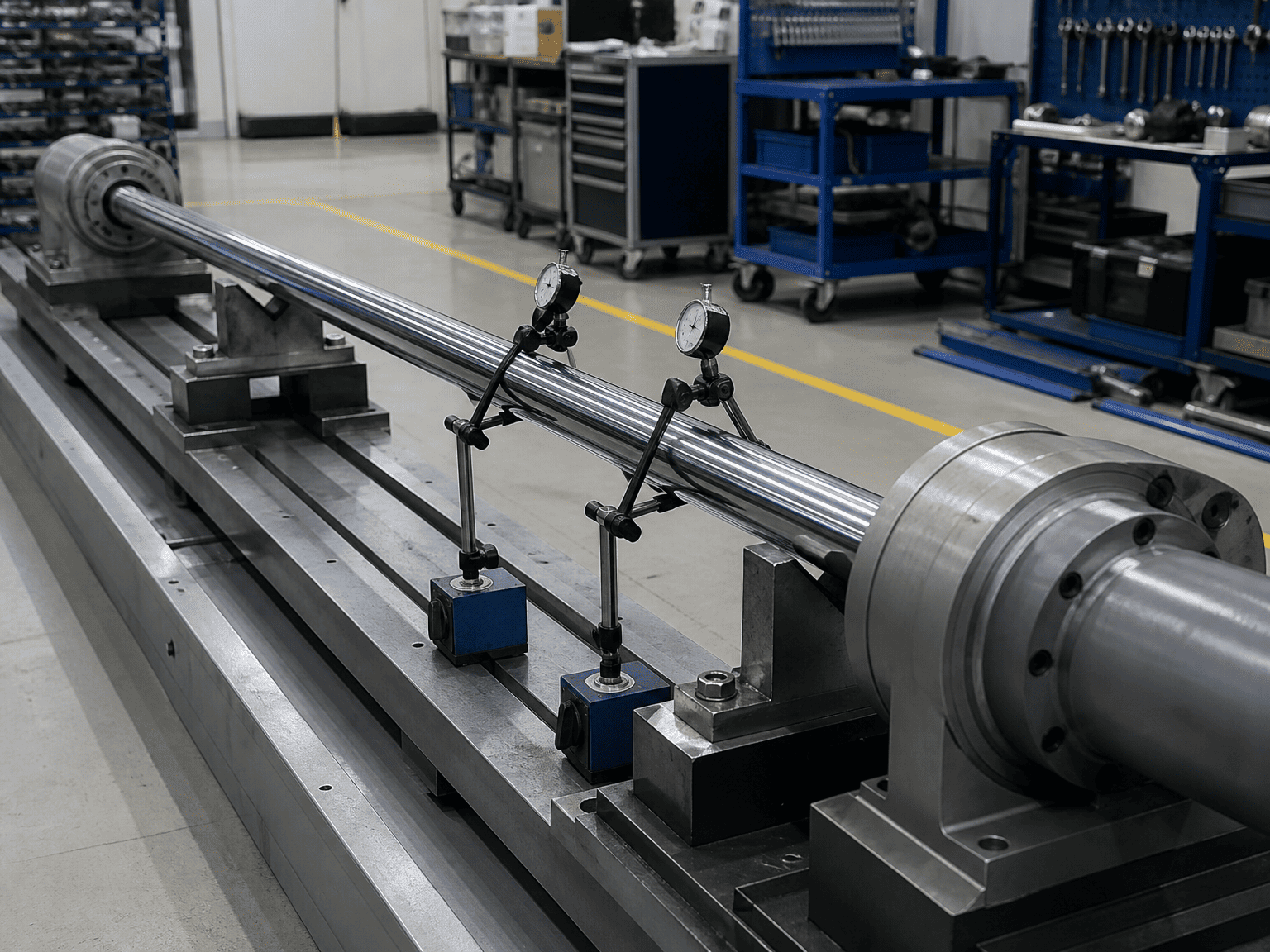

1. Erabat hedatutako luzeraren ordez uzkurtutako luzeran inklinazioa kalkulatzea:Momenturik zaurgarriena hagaxka % 100ean dagoenean gertatzen da, non L bere maximoan dagoenean.
2. Pisu hilaren azpian Sag horizontala alde batera utzita:Zilindro horizontal luzeetan (> 2 metroko trazua), kromozko haga astunak grabitatearen azpian apur bat zapaltzen du, eta karga eszentriko integratua sortzen du, eta horrek inklinazioa azkartzen du.
3. Pinen muntaiak marruskadurarik gabe geratzen direla suposatuz:Denborak aurrera egin ahala, erdoildu edo koipeztatu gabeko pivot-pinak hartu egiten dira, eta pibote-muntaia partzialki blokeatuta dagoen eta torketa-esfortzuaren juntura bihurtzen dute, eta horrek makurtze-momentuak eragiten ditu.
4. Birsorkuntza zirkuituak alde batera utzita:Diferentzial / birsorkuntza zirkuituek txapela eta haga alboak ponpa-presio osoa jasaten dituzte, zutabearen bultzada-indarra mantenduz, egitura-marjina murrizten duten bitartean.

VII. Zer bidali HCIC-rekin ibilaldi luzeko zilindroak dimentsionatzerakoan

HCICeko ingeniarien flexioaren egiaztapen osoa eta FEA zutabearen berrikuspena lortzeko, eman:

1. Zilindro eragilearen zuloa, ibilaldia eta erliebe hidraulikoaren gehienezko presioa
2. Makinaren muntaketa geometria eta pibot euskarriaren marrazkia (K faktorea berresteko)
3. Muntatze-orientazioa (horizontala, bertikala gora/behera bultzatzea edo arku angeluarra)
4. Kanpoko gidari-murriztapenak (doako karga gidatu gabeko eta doitasun-errail linealak)
5. Lan-zikloa, funtzionamendu-zikloaren abiadura eta ingurumen-baldintzak
