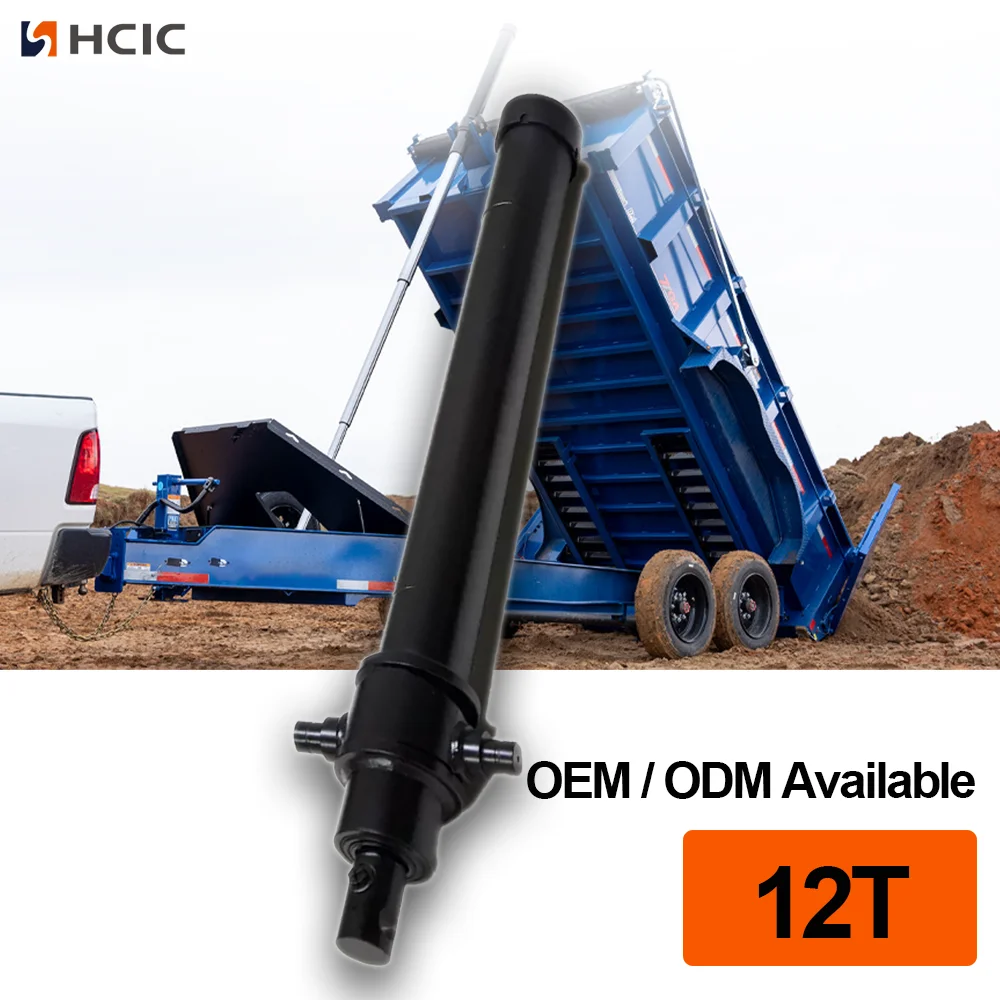

3TG-E90x1199 1.199 mm-ko ibilbidea, 220 bar-eko gehienezko lan-presioa eta 5-14 tonako katalogoko iraulketa-tartea dituen hiru etapako karrozeriaren azpiko zilindro hidrauliko teleskopiko bat da.
Number of stages:
3 etapaWorking volume:
6.2LMaximum working pressure:
220 bar3TG-E90x1199 HCIC-2026 katalogoan zerrendatutako hiru etapako karrozeriaren azpiko zilindro hidrauliko teleskopiko bat da. Bere karrozeriaren azpiko diseinu trinkoa baskulazio-sistemako aplikazioetarako pentsatuta dago, non zilindroak ibilaldi luzea eman behar duen gorputzaren eta txasisaren azpiko espazioan geratzen den bitartean.
Katalogoan 1.199 mm-ko ibilbidea, 35 kg-ko masa, 6,2 L-ko lan-bolumena eta gehienez 220 bar-eko lan-presioa ageri dira. 5-14 tonako iraulketa-gaitasuna eta L/A/B/C/D/E instalazio-dimentsio nagusiak ere ematen ditu. Balio hauek hasierako egokitze eztabaida onartzen dute; ez dute atoiaren kalkulu osoa ordezkatzen.
| Parametroa | Katalogoko balioa |
|---|---|
| Eredua | 3TG-E90x1199 |
| Etapa kopurua | 3 |
| Trazua | 1.199 mm |
| Meza | 35 kg |
| Lan bolumena | 6,2 l |
| Laneko presio maximoa |
220 bar |
| Katalogoa iraultzeko ahalmenaren tartea | 5-14 tona |
| L neurria | 598 mm |
| A dimentsioa | 160 mm |
| B dimentsioa | 438 mm |
| C dimentsioa | 108 mm |
| D neurria | 92 mm |
| E neurria | 58 mm |
Goiko zehaztapen-balioak hornitutako HCIC-2026 katalogoko karrozeriaren azpiko zilindro teleskopikoen taulatik transkribatzen dira. Katalogoaren 5-14 tonako zifra aplikazio-barruti bat da, ez zabortegiko atoi bakoitzeko karga-onarpen unibertsala.
Hiru faseko karrozeria eraikitzea
3TG-E90x1199-k hiru etapa teleskopiko erabiltzen ditu. Uzkurtzen direnean, habiaraturiko faseek zilindro-paketearen azpiko instalazio-eremuan mantentzen laguntzen dute. Luzapenean, faseek iraulketa-ziklo baterako beharrezkoa den mugimendua ematen dute, lan-luzera osoa posizio itxian egon behar izan gabe.
Etapa antolamenduak esan nahi du zilindroaren indarra eta abiadura alda daitezkeela luzapenean. Eremu eraginkorra aldatzen da fase desberdinak aktibatu ahala, beraz, hautaketak karga, bisagra geometria, baskulazio-angelua, ponparen emaria eta balbularen ezarpenak batera hartu behar ditu kontuan.
Karrozeria azpiko instalazioa zilindroaren luzera itxiak baino gehiago arautzen du. Erosleak sehaska edo euskarri antolamendua, pinen lerrokatzea, xasisaren sakea eta zilindroaren ibilbidea egiaztatu beharko lituzke, gorputza itxita posiziotik iraultera doan heinean.
Katalogoan L 598 mm-ko eta A-tik E-ko neurriak 160, 438, 108, 92 eta 58 mm-ko neurriak ageri dira. Neurri hauek bezeroaren markoaren marrazkiarekin eta muntaketa-antolamenduarekin alderatu behar dira. Zilindroa muntaketa-diseinuaren bidez lerrokatu behar da, euskarriaren distortsioaren ondorioz posizioan jarri beharrean.
HCIC-en katalogoak azpiko zilindro-lerrorako osagarriak eta euskarri-aukerak ere erakusten ditu, barra-begi edo bola estiloko konexio erreferentziak eta zilindroaren euskarri bat barne. 3TG-E90x1199 proiektu baten konexio eta euskarria zehatza uneko marrazkitik berretsi behar da, katalogo orokorreko ilustraziotik hartu beharrean.
3TG-E90x1199 220 bar-eko gehienezko lan-presioarekin ageri da. Balio hori ponparekin, erliebe-balbularen ezarpenarekin, lerro hidraulikoekin, olioaren garbitasunarekin, muntatzeko egiturarekin eta iraulketa-karga osoarekin batera berrikusi behar da.
Katalogoan 5-14 tonako iraulketa-gaitasun tartea ageri da. Barruti hau katalogo aplikazioaren erreferentzia gisa tratatu behar da. Benetako egokitasuna atoiaren gorputzaren, kargaren banaketaren, bisagraren posizioaren, iraultze-angeluaren, txasisaren indarraren, fluxu hidraulikoaren eta funtzionamendu-baldintzen araberakoa da.
Zulo edo ibilaldi egokia duen zilindroa oraindik desegokia izan daiteke muntatzeko geometria edo sistemaren presioa okerra bada. Aplikazioaren berrikuspen osoa, beraz, zilindroa agindu aurretik amaitu behar da.

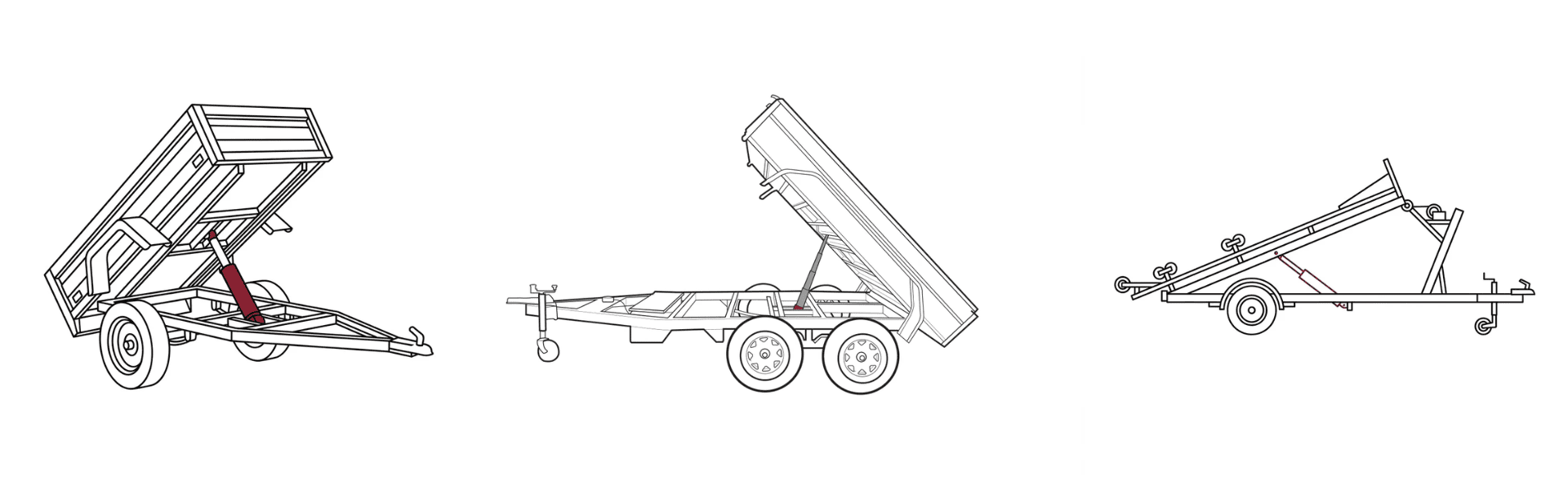

3TG-E90x1199 garrantzitsua da 1.199 mm-ko ibilbidea duen hiru etapako zilindroa behar duten zabor-atoiak eta azpiko karrozeria baskulatzeko sistema proiektuetarako. OEM eraikitzeko, ordezkatzeko lanetarako eta trailerren birdiseinuetarako kontuan hartu daiteke eskuragarri dagoen espazioa eta sistemaren eskakizunak katalogoko datuekin bat datozenean.
Hornitutako HCIC katalogoak bi eta sei etapako konfiguraziodun karrozeria azpiko zilindro-lerro bat deskribatzen du, baina artikulu honek 3TG-E90x1199 modeloan soilik jartzen du arreta. Beste eredu batzuk ez dira erabili behar bere dimentsioen edo funtzionamendu-datuen ordezko gisa ingeniaritza-berrikuspen bereizirik gabe.
3TG-E90x1199 aurrekontua edo ordezko ebaluazioa lortzeko, bidali:
- Atoi mota eta gorputzaren neurriak
- Beharrezko traza eta instalaziorako espazio itxia
- Txasis, sehaska eta euskarri marrazkiak
- Pin edo bola konexioaren xehetasunak
- Ponparen presioa eta emariaren informazioa
- Mahuka eta portuen antolamendua
- Tiro-angelua eta karga banaketa
- Egungo zilindroaren eta muntatzeko eremuaren argazkiak
- Beharrezko kantitatea eta ordezko egoera
Xehetasun hauek zilindroaren ordezkapena euskarri, lerrokadura edo sistema hidrauliko arazo handiago batetik bereizten laguntzen dute.
3TG-E90x1199 1.199 mm-ko ibilbidea, 220 bar-eko gehienezko lan-presioa, 6,2 L-ko lan-bolumena eta 5-14 tonako katalogoko iraulketa-eremua dituen hiru etapako karrozeria teleskopikoko zilindro hidrauliko bat da. Bere 598 mm-ko L dimentsioak eta zerrendatutako A–E neurriek instalazioaren plangintzarako abiapuntu praktikoa eskaintzen dute.
Azken hautaketa atoi-sistema osoan oinarritu behar da, ez trazuan edo presioan bakarrik. Bidali karrozeria azpiko marrazkia eta datu hidraulikoak HCICera, erosi aurretik proiektuaren berariazko berrikuspen bat egiteko.
HCIC-k zilindro hidraulikoak eta potentzia-unitateak garatzen eta fabrikatzen ditu ibilgailuetarako eta industria-aplikazioetarako. 3TG-E90x1199 proiektu baterako, HCIC-k marrazkiak, neurtutako neurriak eta eskakizun hidraulikoak berrikus ditzake OEM edo ordezko kontsultarako.
Eskatu 3TG-E90x1199 berrikuspena:
