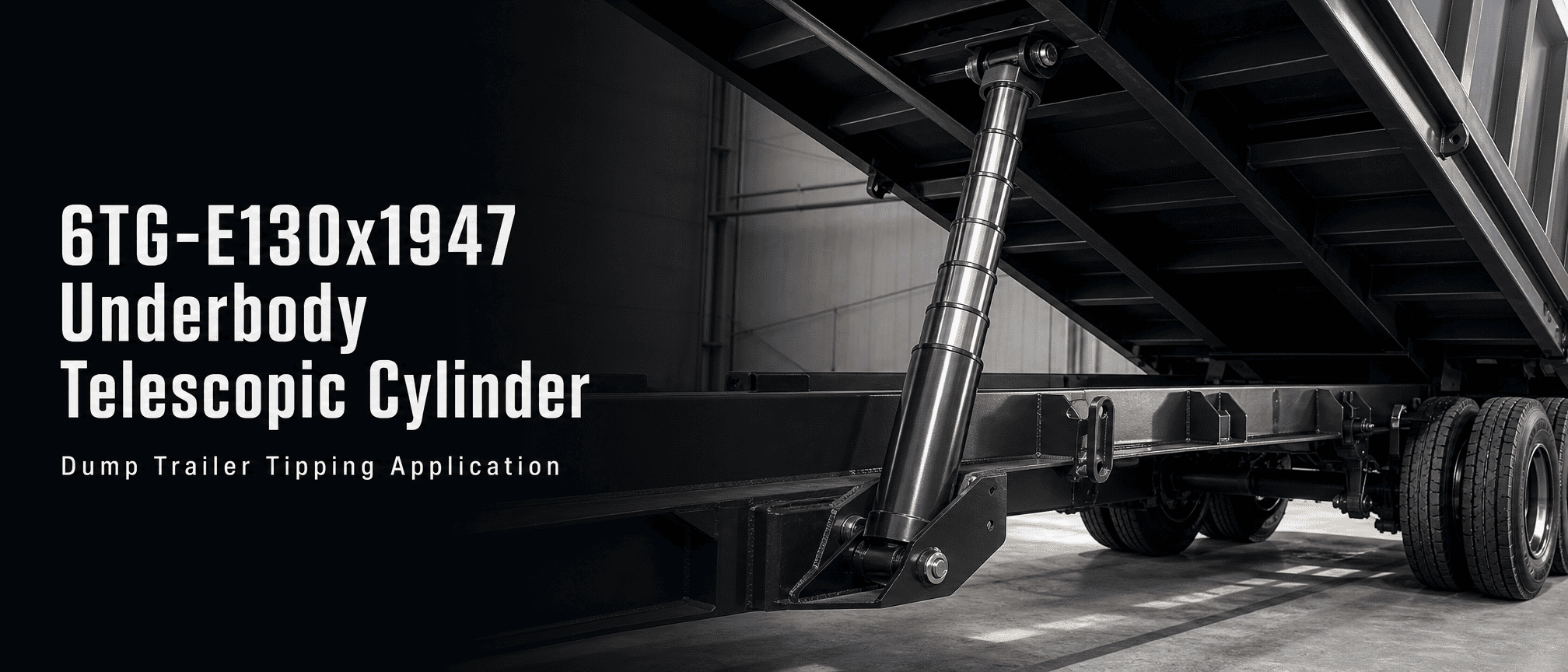

Produktuaren Deskribapena

6TG-E130x1947 basoko atoietarako sei etapako karrozeriaren azpiko zilindro hidrauliko teleskopiko bat da. 1.947 mm-ko ibilbidea du, 14 L-ko lan-bolumen zerrendatua, 180 bar-eko gehienezko lan-presioa eta 11-18 tonako iraulketa-ahalmena du. Bere katalogoko neurrien artean, A 543 mm, B 216 mm, C 327 mm, D 132 mm eta E 92 mm daude, zerrendatutako 53 kg-ko masarekin.

Zilindroa HCIC-ren azpiko gamari dagokio zama arinetarako ekipamenduetarako, alboko isurketa eta hiru noranzkoko atoien aplikazioak barne. Azken instalazioa oraindik egiaztatu behar da atoiaren markoarekin, bisagra geometriarekin, karga-bidearekin, olio-zirkuituarekin eta muntatzeko erabilgarri dagoen espazioarekin.

telescopic hydraulic cylinders

I. Zertarako diseinatuta dagoen 6TG-E130x1947

Karrozeriaren azpiko zilindro teleskopiko batek hainbat fase erabiltzen ditu lan-ibilbide luzea sortzeko, erretiratutako paketea zilindro luze bakar bat baino laburragoa den bitartean. Diseinu hori erabilgarria da zilindroa zabortegi baten azpian sartu behar den eta, hala ere, iraultzeko nahikoa mugimendu eman behar duen.

6TG-E130x1947 azpiko zilindro hidrauliko teleskopikoak sei etapa erabiltzen ditu. Olio hidraulikoa zilindroan sartzen den heinean, etapak segidan luzatzen dira altxatze mugimendua sortzeko. Erretrakzioan, etapak habiaraturiko multzora itzultzen dira. Benetako sekuentzia eta kargaren portaera zilindroaren diseinuaren, olioaren hornikuntzaren, muntatze geometriaren eta atoiaren egituraren araberakoak dira.

Hau ez da ordezko unibertsala trazuaren luzeraren arabera soilik. Instalazio itxiaren neurriak, pin edo begien antolamendua, bihurgune-angelua, gorputzaren pisua eta xasisaren muntatze-puntuak ordezkatu aurretik egiaztatu behar dira.

II. 6TG-E130x1947 katalogoaren zehaztapena

telescopic hydraulic cylinders

Elementua	Katalogoaren zehaztapena
Eredua	6TG-E130x1947
Produktu mota	Karroza azpiko zilindro hidrauliko teleskopikoa
Etapa kopurua	6
Trazua	1.947 mm
Zerrendatutako luzapen irudia	53
Lan bolumena	14 L
Meza	53 kg
Laneko presio maximoa	180 bar
Iraultzeko ahalmenaren tartea	11-18 tona
A dimentsioa	543 mm
B dimentsioa	216 mm
C dimentsioa	327 mm
D neurria	132 mm
E neurria	92 mm

Katalogoan karrozeria azpiko gama ere ageri da, bola eta begi bertsioekin, muntatzeko euskarri eta euskarriekin eta hainbat portu aukerarekin. Aurrekontu baterako konexio zehatza eta muntaketa-konfigurazioa eskatutako marrazkiaren eta atoiaren diseinuaren arabera baieztatu behar dira.

III. Dimentsio nagusiak ulertzea

Katalogoak Atik E bitarteko dimentsioak identifikatzen ditu produktuaren datuetan. Neurri hauek instalazio-erreferentziak dira, ez balio trukagarriak. Ordezko zilindro batek atoiaren benetako pin-zentroarekin, euskarriarekin, sakearekin eta gorputzaren geometriarekin bat etorri behar du.

Berrikuspen praktiko batek alderatu behar du:

- Zabortegiaren gorputzaren azpian dagoen espazioa erretiratuta

- Zilindroaren lan-posizioa eta luzapen-ibilbidea

- Pin edo begi lerrokatzea bi muturretan

- Xasisa, karrozeria, ardatzak, mahukak eta gainerako osagaiak

- Beharrezko iraulketa-angelua eta zilindroa erabateko hedadura iristen den puntua

- Gorputzaren gontzaren posizioa eta karga-transferentziaren norabidea

1.947 mm-ko trazua doikuntzaren zati bat baino ez da. Ibilbide bereko zilindroa oraindik desegokia izan daiteke bere luzera itxia, muntaketa-altuera edo konexio geometria desberdinak badira.

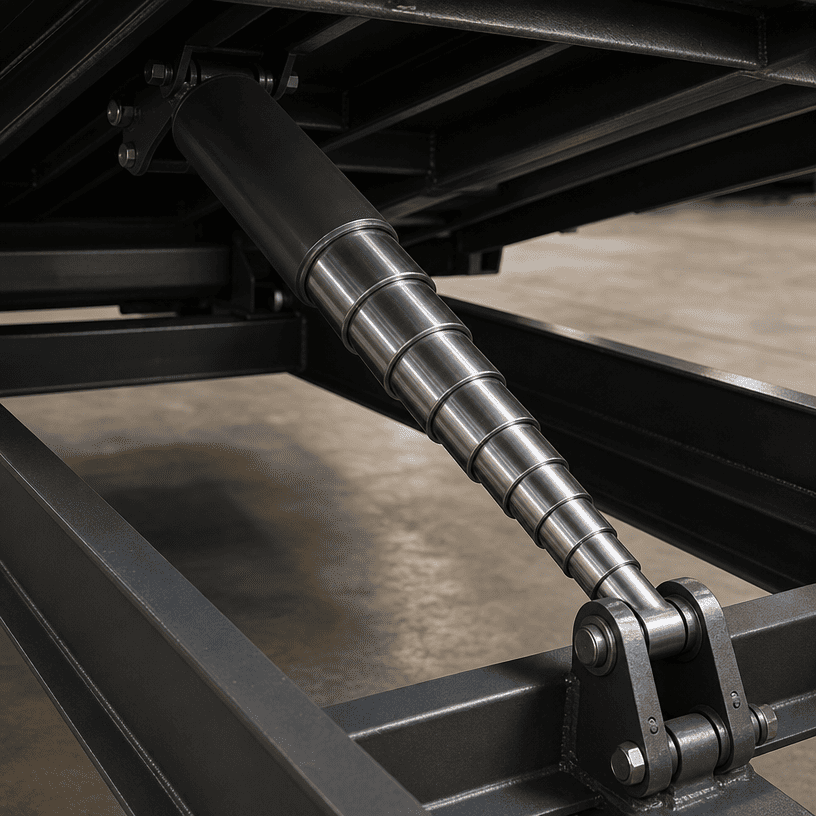

IV. Sei etapako eraikuntza teleskopikoa

Sei faseko eraikuntzari esker, 6TG-E130x1947-k trazu luzea ematen du gorputz-azpiko antolamendu trinko batetik. Habiaraturiko upel atalek luzapen-zeregina partekatzen dute, beraz, etapa bakoitzak eta bere zigilatzeko interfazeak ordena egokian funtzionatu behar dute.

telescopic hydraulic cylinder

Zilindro teleskopikoek ere arreta handia eskatzen dute lerrokatzean. Muntatzeko euskarriek zilindroa zuzendutako bidetik gidatu behar dute oholtza desitxuratu batek sortutako alboko kargak eramatea behartu gabe. Zilindroa indarra sortzen duen osagaia da; ez da erabili behar bisagra edo txasisaren lerrokatze-arazo bat zuzentzeko.

Katalogoak azpiko gama euskarri eta euskarriekin eskuragarri dagoela deskribatzen du. OEM instalazio baterako, euskarri-diseinua, pin-lerrokatzea eta sehaskaren antolamendua berrikusi behar dira zilindroarekin batera, eta ez beste pentsamendu gisa tratatu beharrean.

V. Presioa, edukiera eta aplikazio-mugak

Katalogoak 180 bar-eko gehienezko lan-presioa eta 11-18 tonako iraulketa-ahalmena zerrendatzen ditu 6TG-E130x1947rako. Zifra hauek aurreikusitako ekipamenduaren konfigurazioan irakurri behar dira. Ez dute atoi oso baten karga kargaren balorazioa ezartzen.

Benetako iraultze-errendimendua gorputzaren pisuaren, kargaren banaketaren, bisagra marruskaduraren, zilindroaren angeluaren, muntatze-posizioaren, emaria hidraulikoaren, presio-galeren eta egitura-erresistentziaren araberakoa da. Atoiaren fabrikatzaileak karga-bide osoa eta funtzionamendu-baldintza seguruak egiaztatzeaz arduratzen da.

180 bar-eko zifra ponparekin, balbularekin, mahukekin, osagarriekin eta muntatzeko hardwarearekin bat egin behar da. Sistema bat ez da erabili behar bere balorazio baxueneko osagaiaren baimendutako kalifikazioaren gainetik.

VI. Katalogoko zigilatzeko eta gainazaleko informazioa

HCICen azpiko zilindroaren deskribapenak dio sorta honetan erabiltzen diren zigiluak deformazio eta higadura iraunkorrei aurre egiteko eta -40 °C eta +100 °C arteko tenperatura tartean funtzionatzeko asmoa dutela. Katalogoak dio, halaber, etapak kromatze gogorra erabiltzen duela eta gama 200 bar-eko gehienezko lan-presiorako diseinatuta dagoela karrozeriaren ezaugarri orokorrean.

6TG-E130x1947 mahai-lerro espezifikorako, zerrendatutako gehienezko lan-presioa 180 bar-koa da. Ereduaren berariazko taularen balioa erabili behar da produktuaren artikulu eta aurrekontu honetarako. Barruti zabalagoko adierazpena ez da erabili behar ereduaren zerrendako balioa ordezkatzeko.

Katalogoak 6TG-E130x1947 hondakin-ekiporako gorputz azpiko produktu gisa aurkezten du. Ez du zigilu konposatu osoa, gainazal-lodiera, ziklo-bizitza edo mantentze-tarte zehatzik eskaintzen eredu zehatz honetarako. Xehetasun horiek berretsi egin behar dira funtzionamendu-medioa, klima eta lan-zikloa ezagutzen direnean.

VII. Instalazioaren egiaztapenak eskaera egin aurretik

6TG-E130x1947 ordezkatzen edo zehazten duen erosleak informazio hau prestatu beharko luke:

small trailer hydraulic cylinders

1. Egungo zilindroaren eredua eta identifikazio-plaka, eskuragarri egonez gero

2. Pin-erdiko edo begi-zentroko dimentsioak atzera eginda eta luzatutako posizioetan

3. Beharrezko trazua eta inflexio-angelua

4. Zabortegiaren gorputzaren luzera, pisu hutsa eta aurreikusitako karga-tartea

5. Bisagra kokapena eta muntatzeko euskarriaren marrazkia

6. Ponparen emaria, sistemaren presioa eta balbula mota

7. Mahukaren konexioa eta portuen baldintzak

8. Karrozeriaren azpian eta txasisaren inguruan dagoen espazioa

9. Funtzionamendu-tenperatura eta espero den esposizioa urak, hautsak edo errepideetako kutsadurak

10. Euskarriak, euskarriak, sehaska edo instalazio-kit osoa behar diren ala ez

Instalazioaren informazio argiak trazu egokia duen baina atoian segurtasunez egokitu ezin den zilindro bat jasotzeko arriskua murrizten du.

VIII. Aplikazioak

Katalogoak karrozeriaren azpiko gama teleskopikoa arineko isurketa-ekipoekin, alboko isurketarekin eta hiru noranzkoko isurketa-atoiekin lotzen du. 6TG-E130x1947 ekipamenduak ibilaldi luzea behar duen eta sei faseko diseinua erabilgarri dagoen gorputzaren azpiko espaziora egokitzen denean kontuan hartu daiteke.

Aplikazioaren onarpena azterketa mekaniko eta hidrauliko osoa izan behar du oinarri. Produktuaren deskribapenak bakarrik ezin du berretsi atoi-modelo, karga erabilgarria edo baskulazio-angelu zehatz baterako egokitasuna.

IX. Ohiko galderak

Zenbat etapa ditu 6TG‑E130x1947?

HCIC-2026 katalogoak 6TG-E130x1947 sei etapako zilindro gisa ageri du.

Zein da zerrendatutako trazua?

Katalogoan 1.947 mm-ko trazua ageri da.

Zer presio dago eredu honetarako?

Ereduen taulan 180 bar-eko gehienezko lan-presioa ageri da.

Zer iraultzeko ahalmen-tartea erakusten da?

Katalogoan 11-18 tonako iraulketa-gaitasun tartea ageri da.

Ordez al dezake edozein zilindro 1.947 mm-ko ibilbidea duen?

Ez. Muntatzeko neurriak, bisagra geometria, euskarrien lerrokadura, presioa, emaria eta karga-ibilbide osoa egiaztatu behar dira ordeztu aurretik.

Eskuragarri al daude euskarriak eta euskarriak?

Azpiko produktuaren deskribapen orokorrak dio euskarriak eta euskarriak eskuragarri daudela gaman. 6TG‑E130x1947-ren eskakizun zehatza aurrekontuan berretsi behar da.

X. Eskatu 6TG-E130x1947 egokitze-berrikuspena

6TG-E130x1947 azpiko zilindro hidrauliko teleskopikoak sei etapako eraikuntza konbinatzen ditu 1.947 mm-ko ibilbidearekin eta katalogoan zerrendatutako neurriak atoiak integratzeko. Teknikoki baliagarria den aurrekontua eskatzeko, bidali HCIC lehendik dagoen zilindroaren xehetasunak, muntaketa-planoa, isurketa-angelua, ponparen datuak eta funtzionamendu-baldintzak.

Orduan, HCIC-k modeloa egiazta dezake karrozaren azpiko instalazioarekin alderatuta, trazuaren luzera bakarrik fidatu beharrean.

XI. HCIC buruz

Jinan Huachen Industrial Co., Ltd. 1998an sortu zen. HCIC-2026 katalogoak HCIC deskribatzen du zilindro hidraulikoetan eta potentzia-unitateetan garraiatzeko ekipoetarako, eraikuntzako makinetarako eta beste industria-aplikazio batzuetarako ardaztutako fabrikatzaile gisa.
