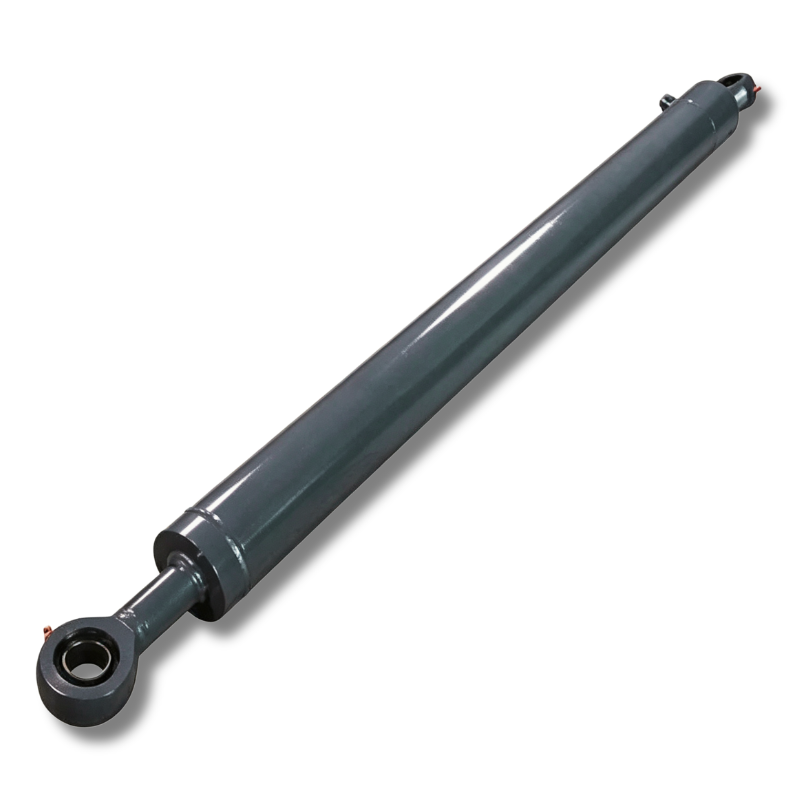

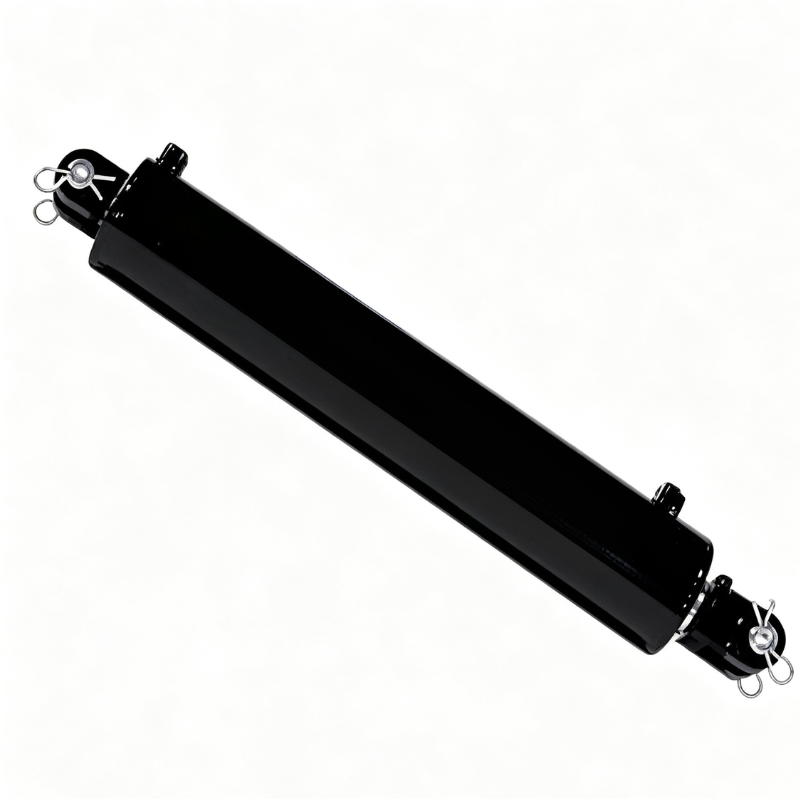

Tarp Sistema Zilindro Hidraulikoa

HCIC HR serieko lona-sistemako zilindro hidraulikoak pisu handiko aktuazio hidraulikoak dira, ontzi-kamioietan eta hondakin-atoietan lona-estalkiak irekitzeko eta ixteko. Maiztasun handiko txirrindularitzaren menpe, zilindro arruntek zigiluen higadura eta hagak korrosioa erraz jasaten dituzte, porrot goiztiarra eraginez.

2019az geroztik AEBetako hondakin-ekipamenduen banatzaile baterako fabrikatuta, gure produktuek bost urteko % 0,3ko itzulera-tasa oso baxua mantentzen dute urtero 1.200 unitate hornituta.

Erresistentzia handiko Q355JR altzairuzko upelak hartzen ditugu estutze deformazioari aurre egiteko. AISI-1045 pistoi-hastak indukzio-gogotzea eta QPQ nitrurazioa ditu, korrosioari eta marradurari erresistentzia askoz hobea eskaintzen dion kromatu tradizionalak baino zuritzeko arriskurik gabe.

QT500-7 burdina hatikozko gida-mahukek eta pistoiek grafitozko lubrifikazio integratua eskaintzen dute, mugimendu leuna eta hotz abiarazteko errendimendu fidagarria bermatuz, iraupen luzeko eta arazorik gabeko funtzionamendurako.

I. Ereduaren matxura — Hiru tamaina

1.1 HR4752 — 2" zulo × 1,25" haga × 36" traza

Lan zaldia. Hau gorputzaren azpiko lona sistema estandar gehienetara egokitzen da 20-40 metroko ontzietan eta tamaina osoko zabortegiko atoietan.

2"-ko zuloa eta 14 MPa-ko lan-presioan, bultzada-indarra 2.850 lb (12,7 kN) da gutxi gorabehera. Agian 80-120 lb pisatzen duen lona batentzako nahikoa da arrabol-barra barne. Tira-indarra 1,25" hagaren diametroan 1.740 lb (7,7 kN) ingurukoa da. Hori nahikoa da lona tenkatzeko, autobideko abiaduran flap egin ez dezan.

36 hazbeteko trazua AEBetako merkatuan ohikoena da. 8,5 oineko zabortegi estandarraren zabalera osoa garbitzen du.

1.2 HR4719 — 1.5" zuloa × 1" hagaxka × 36" traza

Betebehar arinagoa. Ardatz bakarreko zaborrontzietarako eta paisaia-atoi txikiagoetarako, lona arinagoa den eta beso-mekanismoak palanka gutxiago ematen dion zilindroari.

Bultzada-indarra 14 MPa-n: gutxi gorabehera 1.600 lb (7,1 kN). Tiratzeko indarra: 890 lbs (4,0 kN) inguru.

QPQ tratamendu bera haga gainean. Q355JR upel bera. Hau ez da "aurrekontu" bertsioa. Eraikuntza-kalitate bera da gutun-azal txikiago batean. Desberdintasun bakarra zuloaren eta hagaren diametroa da.

1.3 HR4520 — 2,5" zulo × 1,25" haga × 16" traza

Ibilbide laburra, zulo zabalagoa. Alboko besoen lona sistemetarako, zilindroa pibote-besoan muntatzen den eta trazuaren eskakizuna laburragoa den baina desabantaila mekanikoa handiagoa da. Sistema hauek lona gorputzaren goiko aldean zehar angelu batez tiratzen dute, beraz, zilindroak arrabol-sistema zuzen batek ez duen alboko kargako osagai bat ikusten du.

Bultza-indarra 14 MPa-n: 4.450 lb (19,8 kN) gutxi gorabehera. Zulo gehigarriak karga angeluarra konpentsatzen du.

II. Zehaztapen teknikoak — Taula osoa

III. QPQ prozesua - Zer gertatzen da 580 °C-tan

Gure QPQ linea zuzentzen dugu. Makila hiru fase igarotzen da:

1. 1. etapa — Gatz-bainuko nitrurazioa 580 °C-tan (±5 °C).** Hagatxoa zianato urtutako gatz-bainu batean murgiltzen da 90-120 minutuz. Nitrogenoa eta karbonoa altzairuaren gainazalean hedatzen dira. Geruza konposatua (epsilon burdin nitruroa, Fe₂₋₃N) 15-20 mikraraino hazten da. Horren azpian, difusio-eremua 300-500 mikra hedatzen da.
2. 2. fasea — Oxidazioa itzaltzea 380 °C-tan.** Hagatxoa zuzenean nitrurazio-bainutik gatz oxidatzaile-bainu batera igarotzen da. Honek geruza konposatuaren kanpoaldeko mikra gutxienak magnetita (Fe₃O₄) bihurtzen ditu. Magnetita geruza da QPQ tratatutako piezei akabera beltz sakona ematen diena. Korrosioaren bigarren mailako babesa ere eskaintzen du.
3. 3. fasea — Hoztu, garbitu, olioa bustitzea.** Hagatxoa airean hozten da 120 °C ingurura arte, gero ur epeletan garbitzen da gatz-hondakinak kentzeko, eta ura desplazatzen duen olio batean murgiltzen da. Olioa geruza konposatuaren mikroporositatean sartzen da, korrosioarekiko erresistentzia hirugarren geruza bat gehituz.

Gatz ihinztadura probak ASTM B117 arabera: QPQ-rekin tratatutako 1045 altzairuzko hagak lehen herdoil gorria erakusten dute 200-300 ordutan. Tratatu gabeko 1045: herdoil gorria 4 ordu baino gutxiagotan. Kromo gogorra: plater kalitatearen arabera asko aldatzen da, baina normalean herdoil-orbanak agertu baino 60-100 ordu lehenago.

IV. Aplikazio-eszenatokiak

4.1 Zabortegiko kamioien lona sistemak (hiri hondakinak)

Aplikazio ohikoena. Hiri-hondakinen kamioiak geldialdi-abiarazte-baldintzetan ibiltzen dira, sarritan euria, errepideko gatza eta zabortegiko lokatzetan. Tarp zilindroa gorputzaren gainean dago, guztiz agerian. HR4752 hemen zehaztapen estandarra da. QPQ hagak korrosioa kudeatzen du. Q355JR upelak eusten dio besarkada-indarrari eta bibrazioei.

4.2 Edukiontzien atoiak

Batzuetan trazu luzeagoa behar da (gehienez 48 hazbeteko konfigurazio pertsonalizatuetan). HR4752 aldaerak egin ditugu 42" eta 48" trazuarekin. Zulo eta haga bera. Ibilbide luzeagoak kanoi luzeagoak eta haga luzeagoak behar ditu, beraz, erretiratutako luzera horren arabera handitzen da. Ra ≤ 0,4 μm ID akabera duen zehaztasun leundutako hodi bat erabiltzen dugu trazua edozein dela ere.

4.3 Nekazaritzako aleen atoiak

Aleen atoiek lona sistemak erabiltzen dituzte garraioan zamak estaltzeko. Ingurua hautsez beteta dago, ez bustia, baina ale hautsa urratzailea da. QPQ hagak 600-700 HV-ko gainazalak kromoak baino hobeto jasaten ditu higadura urratzailea (normalean 800-1000 HV baina interfaze hauskorra duena). 2020az geroztik zereal-trailerren operadoreek zero higadura higadura kexa izan dugu.

4.4 Paisaia eta atoiak agregatuak

Kamioi hauek mulch, legarra, harea garraiatzen dute. Lona larritu egiten da. Hagaxka garbitzeko zigilua lehen defentsa lerroa da. Ezpain bikoitzeko poliuretanozko garbigailu bat zehazten dugu: kanpoko ezpainak hondakinak urratzen ditu, barruko ezpainak olio-filma mantentzen du. Garbigailuak ordezkatzeak 10 minutu inguru behar ditu hautatzeko tresna batekin. 5.000 ziklotan behin garbigailua aldatzea gomendatzen dugu.

V. Instalazio-oharrak

Muntatze kontuak. 2 graduko oker lerrokatuta dagoen lona-zilindro batek hagatxoa kargatuko du bultzada-indarraren %3,5 gutxi gorabehera. HR4752 batean karga osoan, hau da, 100 lb inguruko alboko indarra hagako errodamenduaren gainean. Gida-manhuk hori kudeatu dezake. Baina lerrokatzea desegokia 5 gradukoa bada, alboko karga % 8,7ra jauzi egiten da - 250 lb inguru. Hori nahikoa da gidaren mahukaren higadura 3-4 aldiz bizkortzeko.

Erabili errodamendu esferikoak bi muntatze puntuetan. Horma-pin estandarrak ondo daude, baina giltza librea izan behar du biratzeko. Pina lotzen bada, zilindroaren gorputza habe bihurgune bihurtzen da. Q355JR indartsua da, baina ez dago diseinatuta urtean 6.000 aldiz malgutzeko.

Portuaren orientazioa: SAE #4 atakak muntatze-planoarekiko 90°-ko gehikuntzan erloju daitezke. Esan iezaguzu zure mahukaren ibilbidea eskaera egiten duzunean. Muntaian portuak kontrolatzen ditugu.

VI. Ohiko galderak

VII. Kutxan sartzen dena

HR serieko zilindro bakoitzak honako hauek ditu:

• Zilindroa (presioan 21 MPa-n probatua 2 minutuz, kanpo-ihes zero onartzen da)
• Bi muturretako giltza-pinak eta txondorrak
• Plastikozko ataka tapoiak (kendu instalatu aurretik)
• Orrialde bateko proba-txostena serie-zenbakiarekin, proba-presioarekin eta ikuskatzaile-zigiluarekin
• Pintura ukitzeko boligrafo horia (erabiltzen dugun pintura kolorea RAL 9005 beltza da)

Ez ditugu osagarri hidraulikorik sartzen. Hari estandar gehiegi: NPT, JIC, BSP, ORFS, metrikoa. Esaiguzu zer behar duzun eta egokitze-kostuaz gain kostu gehigarririk gabe sartuko ditugu.

VIII. HCIC buruz

Jinan Huachen Industrial Co., SL 1998an sortu zen. Hiru lantegi. 300 pertsona baino gehiago. ISO 9001:2015.

Zilindro hidraulikoetan eta potentzia-unitateetan espezializatuta gaude. HR serieko lona zilindroak hondakinak kudeatzeko kamioietarako gure erresistentzia handiko zilindro teleskopikoen ekoizpen-lerro berean eraikitzen dira. Ahozko makina berdinak. QPQ lerro bera. Presio-proba-banku berdinak.

HCIC-ri HR4752 zilindroak erosten dituzunean, 25 MPa-ko 6 etapako zilindro teleskopikoak ere eraikitzen dituen enpresa batek egindako zilindroak lortzen dituzu. Kalitate-sistema ez da aldatzen zilindroa txikiagoa delako.

Esportazio esperientzia: 50 herrialde baino gehiago. Merkatu handi guztietara bidali dugu, AEB, Kanada, Australia, Alemania, Erresuma Batua, EAE eta Brasil barne. Paperak ezagutzen ditugu — Jatorri Ziurtagiriak, E inprimakia, F formularioa, ontziratze-zerrendak, karga-agiriak. Etxean kudeatzen da.
