Berrikusi 621 ereduko polipastoa zabortegiko atoien katalogoko dimentsioak eta egiaztatu atoiaren markoaren espazioa, muntaketa-geometria, gorputzaren sakea eta zerbitzurako sarbidea eskatu aurretik.

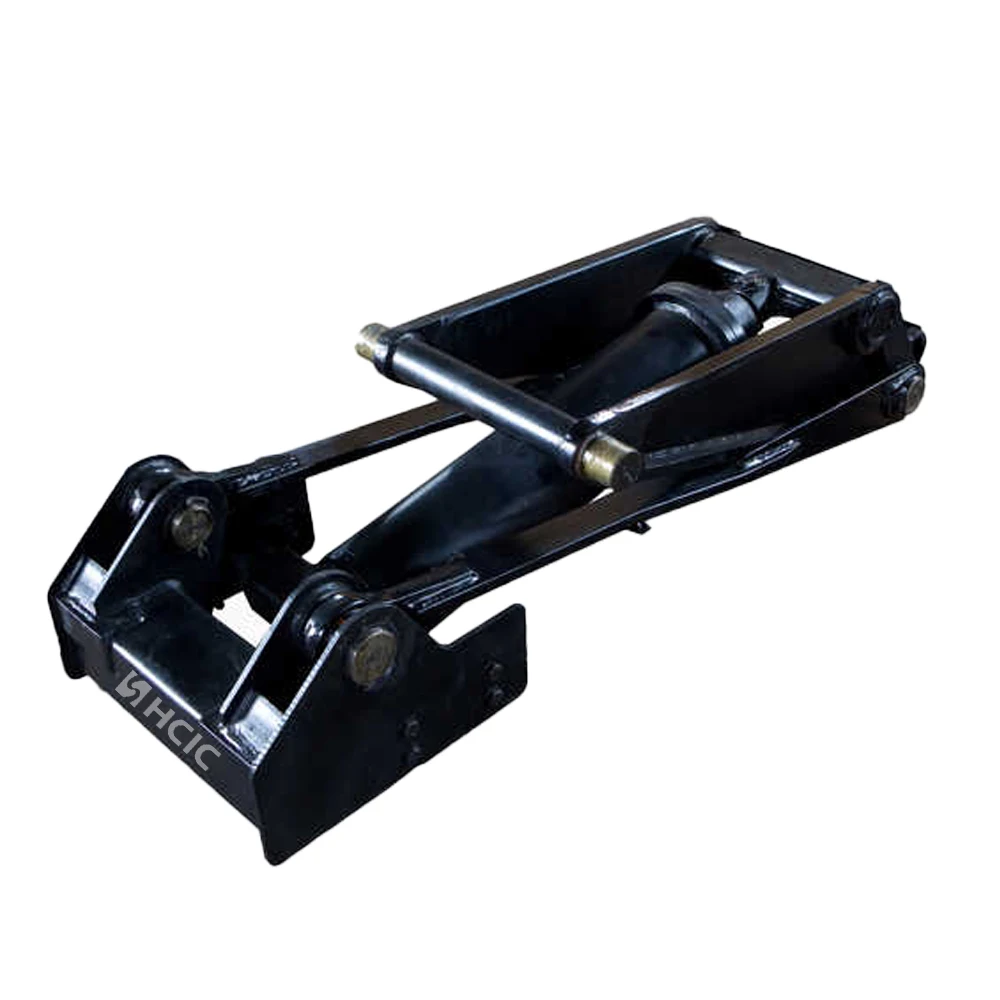

Zabortegiko atoietarako 621 ereduko polipastoa hornitutako American Power Hoists katalogoan agertzen da atoiak jasotzeko sistemaren aplikazioetarako. OEM eraikitzaile edo ordezko erosle batentzat, lehen urrats garrantzitsua dimentsioko egokitzapena da: polipastoak atoiaren markoarekin, isurketa-karrozeriaren mugimenduarekin, muntatze puntuekin eta antolamendu hidraulikoarekin funtzionatu behar du.

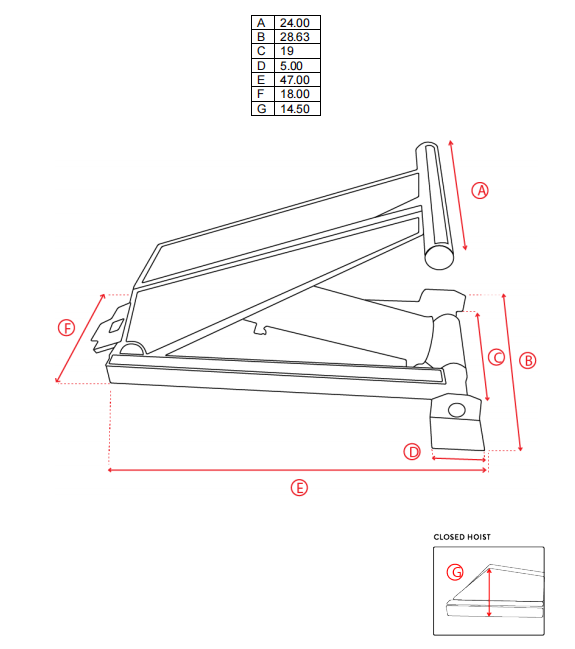

621 ereduaren orrialdeak zazpi dimentsioko erreferentziak ematen ditu, Atik G. Neurketa hauek abiapuntu praktiko bat eskaintzen dute trailerren marrazkia berrikusteko, azken euskarria, pin eta errefortzuaren xehetasunak onartu aurretik.
| Parametroa | Katalogoko balioa |
|---|---|
| Eredua | 621 |
| Produktu kategoria | Elektrizitate polipastoa |
| A dimentsioa | 24.00etan |
| B dimentsioa | 28,63 in |
| C dimentsioa | 19.00etan |
| D neurria | 5.00 in |
| E neurria | 47.00 in |
| F neurria | 18.00etan |
| G neurria | 14.50 in |
Goiko balioak hornitutako katalogoko 621 ereduaren orrialdetik transkribatuta daude. Berretsi azken marrazki teknikoa benetako atoiarekin alderatuta, ekoizpena edo ordezkapena onartu aurretik.
Atoi-polipasto batek angelu mekaniko aldakor baten bidez funtzionatzen du. Zabortegi itxi baten azpian dagoen espazioa alda daiteke gorputza altxatzen hasten den heinean. Egiturako zeharbideek, euskarriek, hodi hidraulikoek eta gorputzaren azpialdea garbi egon behar dute mugimendu osoan zehar.
Hori dela eta, 621 modeloko polipastoa igogailu-sistema osoaren zati gisa ebaluatu behar da, eredu-zenbakiaren arabera hautatu beharrean. Atoiaren egiturak, atzeko bisagraren posizioak, muntaketa-antolaketak eta zirkuitu hidraulikoak azken instalazioan eragiten dute.
Hasi A, B eta C dimentsioekin polipastoa markoaren eta zabortegiaren gorputzaren artean dagoen espazioarekin alderatzean. Neurtu posizio itxia, eta, ondoren, berrikusi gorputzaren mugimenduaren ibilbidea altxatze-zikloan zehar.
Garraio estatikoko egiaztapenak baliteke gorputza biratzen denean gertatzen den kontaktua ez agertzea. Kotatutako marrazkia edo markatutako instalazio-argazkiak erabilgarriagoak dira atoi itxitik hartutako neurketa bakarra baino.
D, F eta G neurriak erosleari euskarri-plakak, pinen posizioak eta markoaren indartzeari buruz eztabaidatzen laguntzen diote. Ez dira parentesi osoko marrazki gisa tratatu behar. Benetako muntaketa-diseinuak erreakzio-kargak, pin lerrokatzea, soldadura-diseinua eta altxatze-indarra jasotzen duen egitura kontuan izan behar ditu.
Laguntza-antolamenduak behar adina sarbide ere behar du ikuskapenerako, mahukak bideratzeko eta etorkizuneko zerbitzu-lanetarako. Instalazio estua ez da automatikoki instalazio ona izango ohiko sarbidea blokeatzen bada.
E dimentsioa 47,00 hazbetekoa da 621 eredurako. Konparatu balio hau instalatzeko erabilgarri dagoen luzerarekin, gorputz itxiaren posizioarekin eta inguruko zeharkako gurutze edo ekipoen kokapenarekin.
Antolamendu orokorrak konexio hidraulikoetarako eta ikuskapen bisualerako lekua utzi behar du. Behin betiko onespena azken marrazkian eta mugimenduaren gutun-azal osoan oinarritu behar da.
Zabortegiko atoietarako 621 ereduko polipastoa garrantzitsua da katalogo-eredu definitu bat eta dimentsio-erreferentzia behar diren jasotze-sistemako proiektuetarako. Baldintza mekaniko eta hidraulikoak berresten direnean berrikusi daiteke OEM atoiak eraikitzeko, ordezkatzeko lanak eta sistemaren birdiseinuak.
Emandako 621 ereduaren orrialdeak dimentsioak zerrendatzen ditu, baina ez du eredu honen gaitasun egiaztaturik, lan-presioaren baliorik, zerbitzu-bizitzaren zifrarik edo ziurtagiririk ematen. Xehetasun horiek benetako proiekturako baieztatu behar dira eta ez dira modelo-zenbakitik ondorioztatu behar.
OEM edo ordezko berrikuspen baterako, bidali:
Informazio honek HCIC-ek egokitzapena ebaluatzen laguntzen du ezkutuko xehetasun estruktural edo hidraulikorik hartu gabe.
Katalogoan zerrendatutako elektrizitate polipastoa da hemen zaborrontzi-atoiak jasotzeko sistemaren aplikazioetarako. Azken egokitasuna atoiaren egituraren, muntatzeko antolamenduaren eta sistema hidraulikoaren araberakoa da.
Katalogoan A 24,00 hazbeteko, B 28,63 hazbeteko, C 19,00 hazbeteko, D 5,00 hazbeteko, E 47,00 hazbeteko, F 18,00 hazbeteko eta G 14,50 hazbeteko zerrendan.
| Parametroa | Katalogoko balioa |
|---|---|
| Eredua | 621 |
| Produktu kategoria | Elektrizitate polipastoa |
| A dimentsioa | 24.00etan |
| B dimentsioa | 28,63 in |
| C dimentsioa | 19.00etan |
| D neurria | 5.00 in |
| E neurria | 47.00 in |
| F neurria | 18.00etan |
| G neurria | 14.50 in |
Ez dago egiaztatutako edukiera-baliorik hornitutako 621 ereduaren orrian. Edukiera berrikusi behar da atoiaren diseinuaren eta proiektuaren eskakizunen arabera.
Ez automatikoki. Muntatze-puntuak, pin-zentroak, sakea, gorputzaren mugimendua, konexio hidraulikoak eta markoaren indarra egiaztatu behar dira ordezko erabakia hartu aurretik.
E neurria 47,00 hazbeteko zerrendan dago. Eskuragarri dagoen instalazioaren luzerarekin, gorputz itxiaren posizioarekin, zerbitzurako sarbidearekin eta inguruko bastidoreekin alderatu behar da.
Bidali modeloaren erreferentzia, atoiaren xehetasunak, neurtutako instalazio-espazioa, bisagra eta pin-kokapenak, argazkiak edo marrazkiak, dagoen informazio hidraulikoa eta behar den altxatze-sekuentzia.
Aipamen zehatza lortzeko, bidali atoiaren marrazkia, muntatzeko neurriak eta eskuragarri dagoen informazio hidraulikoa HCIC-era. Azken erabakiak azken marrazkia eta altxatze antolaketa osoa erabili behar ditu.
Jinan Huachen Industrial Co., Ltd. (HCIC) ibilgailu eta industria aplikazioetarako zilindro hidraulikoak eta potentzia-unitateak garatzen eta fabrikatzen ditu. 621 ereduko proiektu baterako, HCIC-k eskuragarri dagoen instalazio-informazioa berrikus dezake eta OEM edo ordezko aurrekontu baterako beharrezko xehetasun teknikoak identifikatu ditzake.
Eskatu 621 ereduko polipastoaren berrikuspena:
