Berrikusi 53-4592-72 pin-to-pin zilindro hidraulikoaren neurriak, 71,94 hazbeteko trazua, 3/4 hazbeteko NPTF ataka eta 155 lb-ko katalogoko pisua OEM ordezkatzeko plangintzarako.
Stroke:
1.827 mmClosed length:
930 mmExtended length:
2757 mmPort:

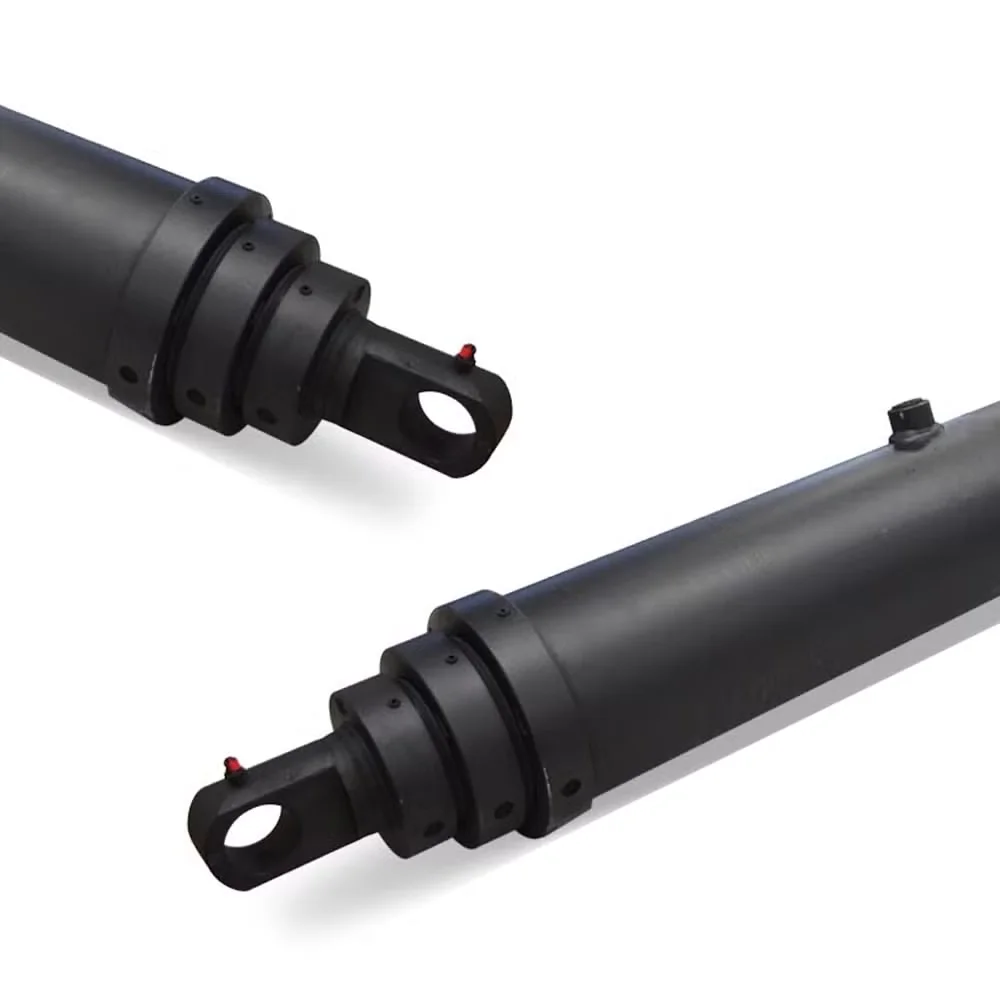

NPTFn 3/453-4592-72 pin-to-pin zilindro hidraulikoa HCIC-2026 katalogoan zerrendatutako 4000 serieko modeloa da. Ordezko edo OEM proiektu baterako balio nagusia dimentsioa da: katalogoak trazua, luzera itxiak eta hedatuak, muntaketa geometria, portua, olio-bolumena eta pisua identifikatzen ditu produktu-lerro batean.
Zilindro mota hau ez da trazuaren arabera bakarrik hautatzen. Pinen zentroak, muntatzeko belarriak, inguruko sakea, konexio hidraulikoa eta erabilgarri dagoen zerbitzu-espazioak makinarekin bat egin behar dute. Lehendik dagoen unitate bat ordezkatzen duen eroslearentzat, abiapuntu seguruena uneko zilindroaren marrazkia edo eremuko neurketen multzo osoa da.
| Elementua | Hazbeteko balioa | Balio metrikoa |
|---|---|---|
| Eredua | 53-4592-72 | 53-4592-72 |
| Seriea | 4000 seriea | 4000 seriea |
| Trazua, A | 71,94 in | 1.827 mm |
| Luzera itxia, B | 36,62 in | 930 mm |
| Luzera hedatua, C | 108,56 in | 2.757 mm |
| D neurria | 1,50 in | 38 mm |
| E neurria | 2.06 in | 52 mm |
| F neurria | 2.00 in | 51 mm |
| G neurria | 7.00 in | 178 mm |
| J neurria | 2.06 in | 52 mm |
| K neurria | 19.50 in | 495 mm |
| Portua | NPTFn 3/4 | NPTFn 3/4 |
Katalogoko orrialdeak ez du modelo honetarako presio-kalifikazio unibertsala, karga-maila edo makinaren berariazko errendimendu-bermerik ematen. Baldintza horiek benetako ekipamendurako berretsi behar dira.

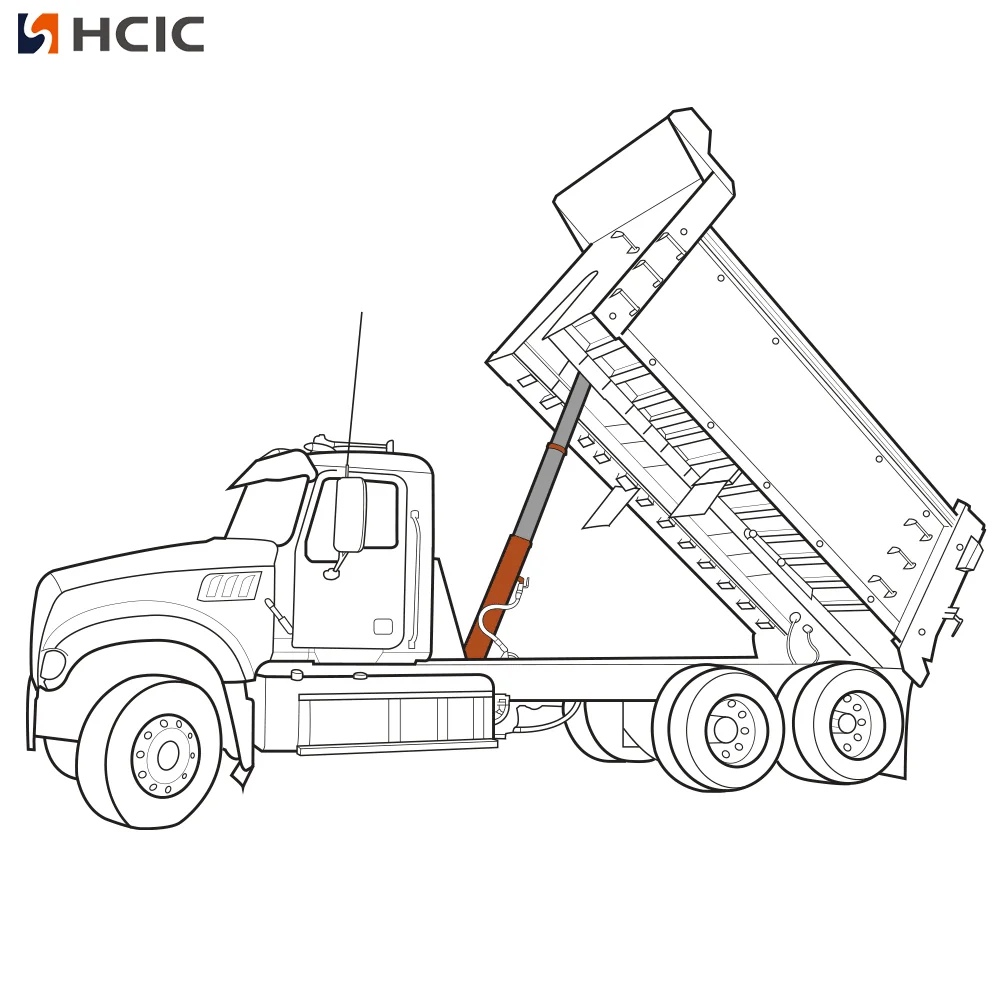

Pin-to-pin zilindro batek mugimendua transferitzen du bi muntatze punturen bidez. Mutur bat euskarria finko batera konektatzen da eta bestea egitura mugikorrarekin konektatzen da. Olioak zilindroaren luzera aldatzen duen heinean, bi pinen arteko distantzia aldatzen da eta makina diseinatutako arkuan zehar mugitzen da.
Horrek luzeak eta itxiak dira garrantzitsuak. 53-4592-72 errenkadak 36,62 hazbete itxita eta 108,56 hazbete luzatu ditu. Desberdintasuna katalogoko trazuaren erreferentzia da, baina makinak oraindik behar adina gela fisiko behar du zilindroa, pinak, euskarriak, mahukak eta egituraren ibilbide osoa egiteko.
D, E, F, G, J eta K dimentsioek ere garrantzia dute ordezkapenean. Zilindroaren gorputzaren, muntatze-hardwarearen, pin-kokapenaren eta konexio-eskuaren arteko erlazioa kontrola dezakete. Ibilbide egokia baina muntaketa-geometria okerra duen zilindro batek instalazio arazo garestia sor dezake.
Neurtu instalatutako pin zentroak makina itxietan eta hedatuta dauden posizioetan. Egiaztatu pinaren diametroa, euskarriaren zabalera, belarrien arteko tartea, buxinen egoera eta zama junturan sartzen den norabidea. Ez behartu ordezko bat muntatzeko beste gutun-azal baterako diseinatutako euskarri batean sartu.
Mugitu makina bere gama mekaniko osoan zehar zirkuitu hidraulikoa segurtasunez isolatuta, guneko prozeduraren arabera. Bilatu zilindroaren gorputzaren, hagatxoaren, euskarrien, babesen, hodien eta inguruko egituraren arteko interferentziak. Luzera luzatua egiaztapen honen zati bat baino ez da.
Katalogoak NPTF atakako 3/4 bat zerrendatzen du. Lotu makinak erabilitako egokitze-estandarra eta zigilatzeko metodoa. Utzi mahukaren luzera nahikoa pin-to-pin mugimendu osorako, igurtziak, bihurgune zorrotzak eta mugitzen diren altzairuzko oholekin kontaktua saihestuz.
Katalogoak 1,3 litro betetzeko olio-bolumena eta 4,0 litro olio-bolumen hedatua ageri dira. Balio hauek planifikatzeko baliagarriak dira, baina sistema osoak mahukaren bolumena, balbularen bolumena, biltegiaren maila eta makinaren funtzionamendu-posizioa ere barne hartzen ditu. Berretsi funtzionatzeko olio-maila martxan jarri aurretik.
53-4592-72 71,94 hazbeteko katalogoko trazua duten pin-to-pin zilindro hidrauliko definitu bat behar duten OEM ekipoetarako edo ordezko proiektuetarako berrikusi daiteke. Bereziki garrantzitsua da erosleak marrazki bat edo lehendik dagoen zilindro bat neurtzeko eta zilindroaren gomendio generiko bat baino dimentsio-konbinazioa behar duenean.
HCIC-k aplikazioaren karga, funtzionamendu-presioa, mugimendu-angelua, ziklo-maiztasuna eta instalazio-argazkiak jaso behar ditu azken erabaki teknikoa hartu aurretik. Xehetasun horiek ez dira katalogoko errenkadak ordezkatzen.
53-4592-72 pin-to-pin zilindro hidraulikoa dimentsio-egokitzeko produktua da, non zilindroak bi makina puntu konektatu behar dituen 71,94 hazbeteko ibilbide definitu baten bidez. Bere 36,62 hazbeteko luzera itxia, 108,56 hazbeteko luzera hedatua, 3/4 in NPTF ataka, 1,3 litroko betetze-balioa, 4,0 litroko balio hedatua eta 155 lb-ko katalogoko pisua OEM edo ordezko berrikuspenerako abiapuntu argia eskaintzen dute.
Bidali pin-zentroko neurketak, euskarrien xehetasunak, datu hidraulikoak eta makinen marrazkiak HCICra eskaera egin aurretik. Hau da eredua mekanismo osoari egokitzen zaion egiaztatzeko modu praktikoa.
HCIC, Jinan Huachen Industrial Co., Ltd. izenez ere ezaguna, zilindro hidraulikoak, potentzia hidraulikoko unitateak eta lotutako osagaiak hornitzen ditu ibilgailuetarako, hondakinak kudeatzeko, eraikuntzarako eta industria ekipamenduetarako. Produktuaren egokitasuna makinaren diseinu osoaren eta aplikagarriak diren segurtasun-baldintzen arabera baieztatu behar da.
