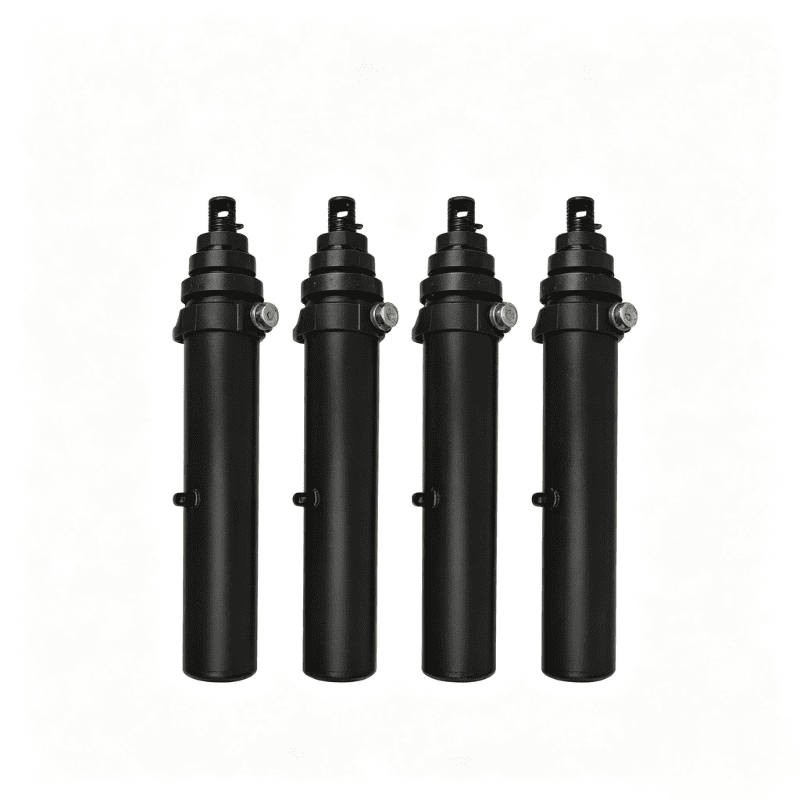

HCIC-ren 63-4402-104 atoirako pin-pin zilindroa da, 108,56 hazbeteko luzera hedatua, 3/4 NPTF ataka eta zigiluen multzoa.
Hydraulic port:
3/4 NPTFOil volume listed:
1,8 gal bete / 7,3 gal luzatzenListed weight:
208 lb63-4402-104 atoirako 4000 serieko pin-pin muntatzeko zilindroa da. Pin-to-pin muntatzeko formatuari esker, zilindroa makinaren bi muntaketa punturen artean konekta daiteke, brida edo oin muntaketa bereizirik behar izan gabe.
Katalogoak 108,56 hazbeteko (2757 mm) dimentsio hedatua, 71,94 hazbeteko (1827 mm) dimentsio itxia eta 3/4 NPTF ataka bat ageri dira. Zilindroak katalogoan erakusten den muntaketa-antolamenduan funtzionamendu egonkorrari eusteko xedea duen errodamendu-luzera luzeagoa ere erabiltzen du auto-hemorketa diseinua, aldez aurretik kargatutako V-paketa.
Artikulu honek 63-4402-104 eredua bakarrik hartzen du.
| Parametroa | 63-4402-104 Zehaztapena |
|---|---|
| Produktuen seriea | 4000 seriea |
| Muntatzeko estiloa | Pin-pin muntaketa |
| A dimentsioa | 71,94 hazbete / 1827 mm |
| B dimentsioa | 36,62 hazbete / 930 mm |
| C dimentsioa | 108,56 hazbete / 2757 mm |
| D neurria | 1,50 hazbete / 38 mm |
| E neurria | 2,06 in / 52 mm |
| F neurria | 2,00 hazbete / 51 mm |
| G neurria | 7,00 hazbete / 178 mm |
| J neurria | 2,06 in / 52 mm |
| K neurria | 19,50 in / 495 mm |
| M neurria | N/A katalogo taulan |
| Portu hidraulikoa | 3/4 NPTF |
| Olioaren bolumena zerrendatuta dago | 1,8 gal bete / 7,3 gal luzatzen |
| Zerrendatutako pisua | 208 lb |

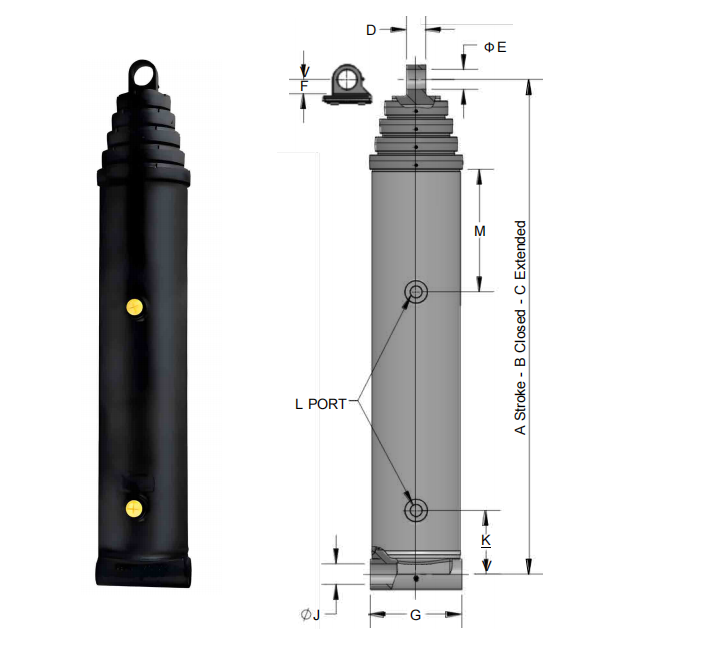

A eta M letrek HCIC katalogoko dimentsioko marrazkiari egiten diote erreferentzia. Berretsi instalazioaren marrazki osoa, pin dimentsioak, lan-presioa eta zirkuitu hidraulikoaren baldintzak eskaera egin aurretik.

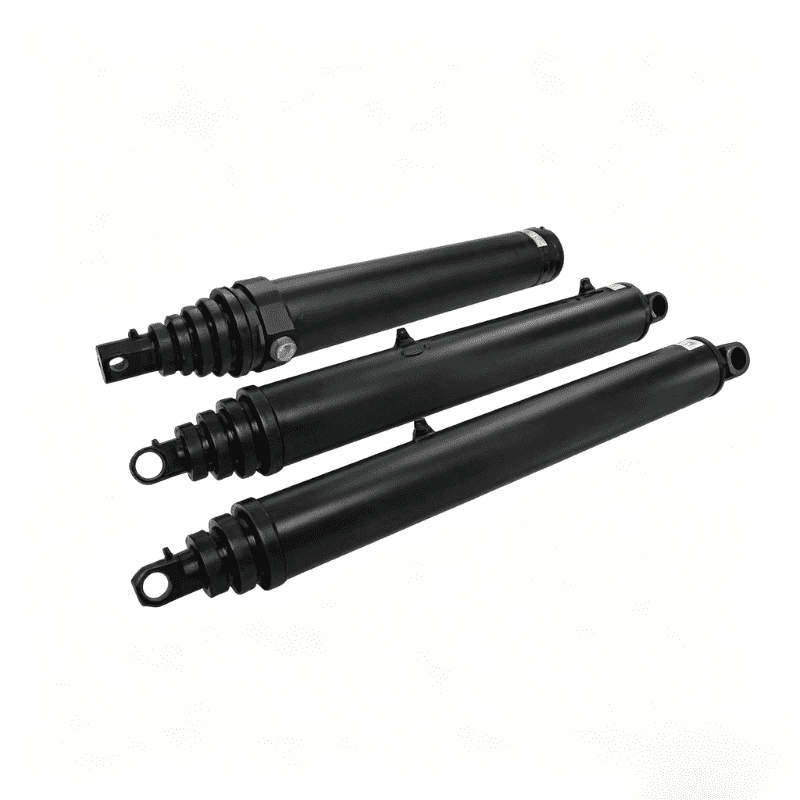

Pin-pin-zilindro hidrauliko bat instalatzen da bi giltza edo lug-punten artean. Zilindroaren gorputzak eta haga-muturreko konexioak makinaren karga pasatzen du pinen bidez. Diseinu hau ohikoa da, non eragingailuak iraulketa-gorputzaren, loturaren edo beste egitura artikulatu baten mugimenduari jarraitu behar dionean.
Egokitzapena dimentsio itxiak eta hedatuak baino gehiagok zehazten du. Erosleak egiaztatu beharko luke:
- Pin-zentro distantziak bi muturretan
- Pinaren diametroa eta erabilgarri dagoen errodamenduaren zabalera
- Lebaren sakea eta lerrokatzea
- Portu hidraulikoaren norabidea
- Mahukaren mugimendua ibilbide osoan zehar
- Buruaren eta hagatxoaren inguruan urruntze mekanikoa
63-4402-104 onartutako dimentsioko marrazkitik aukeratu behar da luzera orokorretik bakarrik.
Katalogoak auto-hemorragiazko diseinua identifikatzen du. Instalazio lan praktikoetan, abian jartzerakoan zilindroan geratzen den aire-kopurua murrizten lagun dezake. Makina-zirkuitua oraindik bete eta garbitu behar da ekipamenduaren fabrikatzailearen prozeduraren arabera.
Zerrendatutako zigilatzeko antolamenduak aurrez kargatutako V-paketa erabiltzen du, auto-doikuntzako uhin malguki-energizatzaile batekin. Katalogoak "Z" zigilu pakete energizatua ere identifikatzen du aukera gisa. Azken zigiluen konfigurazioa fluido hidraulikorako, tenperatura tarterako eta aplikazioaren lan-baldintzetarako baieztatu behar da.
Haridun buruko azkoina indar gehigarrirako eta eremu zigiluaren doikuntzarako ezaugarri gisa zerrendatzen da. Zerbitzu-interfaze praktiko bat ere eskaintzen du zigiluak ikuskatzea edo doitzea behar denean. Eremuaren doikuntzak onartutako mantentze-prozedurari jarraitu behar dio eta ez ditu presio-isolamenduak eta desmuntatze-praktika seguruak ordezkatu behar.
Katalogoak egonkortasunerako errodamendu-luzera luzeagoa zerrendatzen du. Pin-pin instalazio batean, gidatzea garrantzitsua da eragingailuak egitura mugikorra jarraitzen duelako. Lerrokatze zuzena eta pin egoera egokia beharrezkoak izaten jarraitzen dute; Errodamendu-luzera luzeago batek ez du zilindroa egokia egiten alboko karga kontrolatu gabeetarako.
63-4402-104 presio hidraulikoa mugimendu lineal bihurtzen du. Olioa dagokion portuan sartzen denean, presioak pistoiaren eremuan eragiten du eta hagatxoa kanpora edo barrura eramaten du. Hagaxka-muturrek eta kapa-muturrek mugimendu hori konektatutako iraulketa-mekanismora transferitzen dute.
Mugimendu erabilgarria katalogoko dimentsio itxiek eta hedatuek definitzen dute. Balbula hidraulikoak, ponparen emaria, erliebearen babesa eta makinaren geometria zerbitzuan dagoen benetako abiadura eta indarra zehazten dute.
Zilindroa ez da jasotzeko gailu independente gisa tratatu behar. Haren hautaketak zirkuitu hidraulikoarekin eta loturiko egitura mekanikoarekin bat etorri behar du.
- Ekipo hidrauliko artikulatuetarako pin-pin muntaketa
- 108,56 in / 2757 mm katalogoan zerrendatutako dimentsio hedatua
- 3/4 NPTF ataka hidraulikoa
- HCIC-k zerrendatutako auto-hemorragia diseinua
- Aurrez kargatutako V-paketa, auto-doikuntzako uhin malguki dinamizatzailearekin
- Katalogoan ageri den “Z” zigilu energizatuaren aukerako paketea
- Buruko azkoina hariztatua indar gehiago eta eremuaren zigilua doitzeko
- Errodamenduaren luzera handiagoa egonkortasunerako
- Dimentsio itxiak eta hedatuak hazbeteko zein milimetroko unitateetan eskuragarri
Katalogoak 4000 Series pin-pin zilindroa iraulketa hidraulikoen soluzioen azpian jartzen du. 63-4402-104 zilindroa bi pin artean muntatu behar den eta eskuragarri dagoen instalazio-estaldura katalogoko neurriekin bat datorren ekipoetarako har daiteke.
Egokitzapena baieztatu aurretik, berrikusi makinaren mugimendu osoa. Zilindroak erretrakzio eta luzapen osoko tarte nahikoa izan behar du, eta pinek lerrokatuta egon behar dute iraulketa-egitura mugitzen den heinean. Mahukaren bideratzea ere egiaztatu behar da, 3/4 NPTF konexioa mahuka fabrikatzailearen mugetatik haratago bihurritu edo okertu ez dadin.
Bidali informazio hau zure kontsultarekin:
1. Makina mota eta zilindroaren funtzioa
2. Dauden pin-zentroko neurriak
3. Pinaren diametroa eta giltzaren zabalera
4. Beharrezko luzera itxiak eta luzatuak
5. Lan-presioa eta ponparen emaria
6. Fluido hidraulikoa eta funtzionamendu-tenperatura
7. Portuaren orientazioa eta mahukaren bideratzea
8. Beharrezko zigilu aukera
9. Kantitatea eta entrega-helmuga
10. Lehendik dagoen zilindroaren marrazkia edo argazki argiak
Marrazkia bereziki garrantzitsua da ordezko zilindroa lehendik dagoen iraulketa-mekanismo batera egokitu behar denean.
HCIC-k zilindro hidraulikoak eta potentzia hidraulikoak fabrikatzen ditu aplikazio industrialetarako. Konpainiaren webgune ofizialak soluzio hidrauliko estandarrak, neurrira egindakoak eta pertsonalizatuak aurkezten ditu.
Ordezko edo OEM-ren kontsultarako, bidali makinaren marrazkia eta zilindroaren dimentsio osoa. HCIC-k egokitze-baldintzak berrikus ditzake azken zehaztapena baieztatu aurretik.
63-4402-104 eredurako, bidali lehendik dagoen zilindroaren marrazkia, pin dimentsioak, lan-baldintzak eta beharrezko kantitatea HCICra berrikuspen teknikoa egiteko.
