Hildako zilindro bat duzu makina batean. Makina behera dago. Ordezko bat behar duzu, azkar.
Eskatu neurtu gabe eta apustu egiten duzu: zilindro berriak zuladura egokia du baina trazu okerrekoa — lana amaitu aurretik hondoa hartzen du. Edo pin begiak hazbete laurden txikiegiak dira. Edo atakak hari okerrak dira. Makina beste bi aste gelditzen da okerreko zatia atzera egiten duen bitartean.
Neurketa zaindu batek berrogei minutu behar ditu. "Nik uste dut hau handia dela" fabrika batek eraiki dezakeen marrazkia bihurtzen du. Neurtzen ematen duzun ordu bakoitza egokitzen ez den ordezko baten zain igarotzen ez duzun ordua da.
Gida honek behar dituzun sei neurriak biltzen ditu: zuloa, hagatxoa, trazua, luzera orokorrak, muntaketa eta atakak.
- Kalibreak (6 hazbeteko kalibre digital merkea ondo dago)
- Zinta neurgailua edo altzairuzko erregela
- Boligrafoa eta papera (edo zure telefonoa)
- Kamera bat
- Garbitu trapua - garbitu hagatxoa eta atakak neurtu aurretik
Ezer exotikorik. Denda batek du hori guztia.
Zuloa kanoiaren barne-diametroa da, pistoiak irristatzen duen zatia. Zilindroaren indarra erabakitzen du.
Pistoiaren Azalera = π × (Diametroa/2)²
Bi adibide zergatik garrantzitsua den erakusteko:
- 3"-ko zuloa 2000 PSI-n → 14.137 lbs bultzada-indarra
- 4"-ko zuloa 2000 PSI-n → 25.133 lbs bultzada-indarra
Presio bera, %78 indar gehiago. Horregatik zunda da fabrika batek eskatzen duen lehen zenbakia.
Nola neurtu:Zilindroa desmuntatzen bada, kalibratu zuzenean kanoiaren barrualdea. Oraindik muntatuta badago, ez behartu - zundaketa sarritan kapelean edo datu-plaketan zigilatuta dago. Bilatu "3.00 BORE" bezalako estanpazio bat edo modelo-zenbaki bat. Bidal iezaguzu edozein estanpazioren argazkia; modelotik zundaketa irakur dezakegu.
Hagaxka-diametroak bi arrazoirengatik du garrantzia: indarra eta zigilatzea.

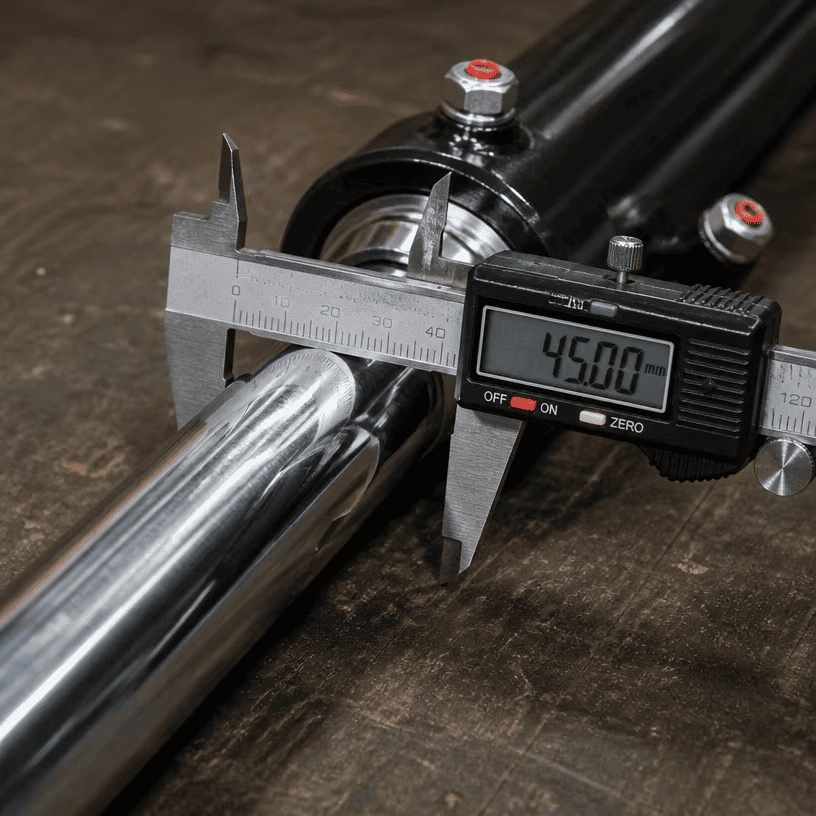

Nola neurtu:Kalibra ezazu hagatxoa garbi dagoen lekuan: guruinaren ondoan, ez gastatu daitekeen puntan. Garbitu lehenik. Hautsezko haga batek dena baino handiagoa neurtzen du.
Egiaztatu higadura. Hagatxoak zigilua ibiltzen den lekuan urradura handiak, zuloak edo higatuta dauden urratsak erakusten baditu, esan zure kontsultan. Higadurak higadurak esan nahi du makinak lerrokatze-arazo bat izan dezakeela; zilindro berriak modu berean higatuko du kausa konpontzen ez bada.
Trazua hagak egiten duen distantzia da, guztiz atzeratutatik guztiz hedatuta. Hor gertatzen dira neurketa akats gehienak.
Bide okerra:Agerian dagoen hagatik asmatzea zilindroa makinatik kanpo dagoenean.
1. Neurtu zilindroa guztiz atzeratuta — muturretik muturrera, pin zentrotik pin zentrora. Deitu honi R.
2. Neurtu zilindroa guztiz hedatuta — muturretik muturrera, pin zentrotik pin zentrora. Deitu honi E.
3. Ibilbidea = E − R (zilindro estandar baterako, hagatxoaren ibilbidea luzatuaren eta atzerapenaren arteko luzera orokorreko aldea berdina da).
Adibidea: 24 hazbete atzeratua, 60 hazbete hedatua → 36 hazbeteko trazua.

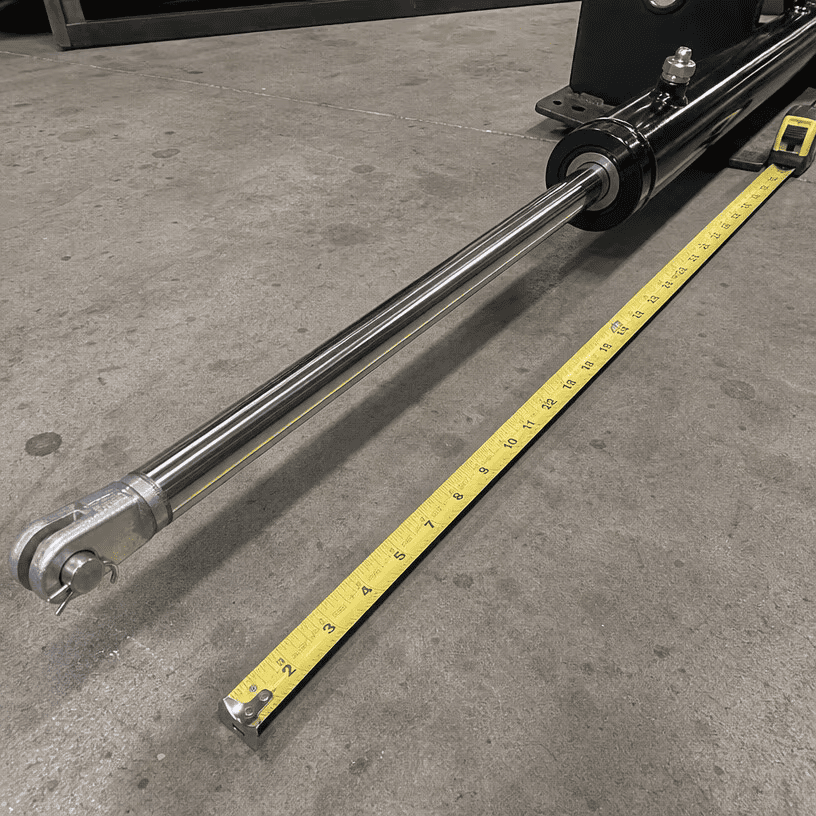

Zilindroa makinan badago, trazua bere lekuan neur dezakezu: markatu hagatxoa guruinean, luzatu guztiz, neurtu agerian dagoen hagatxoa; agerian dagoen luzera hori trazua da.
Inoiz ez nahastu unitateak. Neurtu guztia hazbetetan edo dena milimetrotan. 36"-ko ibilbidea eta 900 mm-ko ibilbidea dituen zilindro bat ez da zilindro bera.
Muntatzea da zilindroa makinari nola lotzen zaion. Hau da okerreko aginduen bigarren iturri ohikoena.

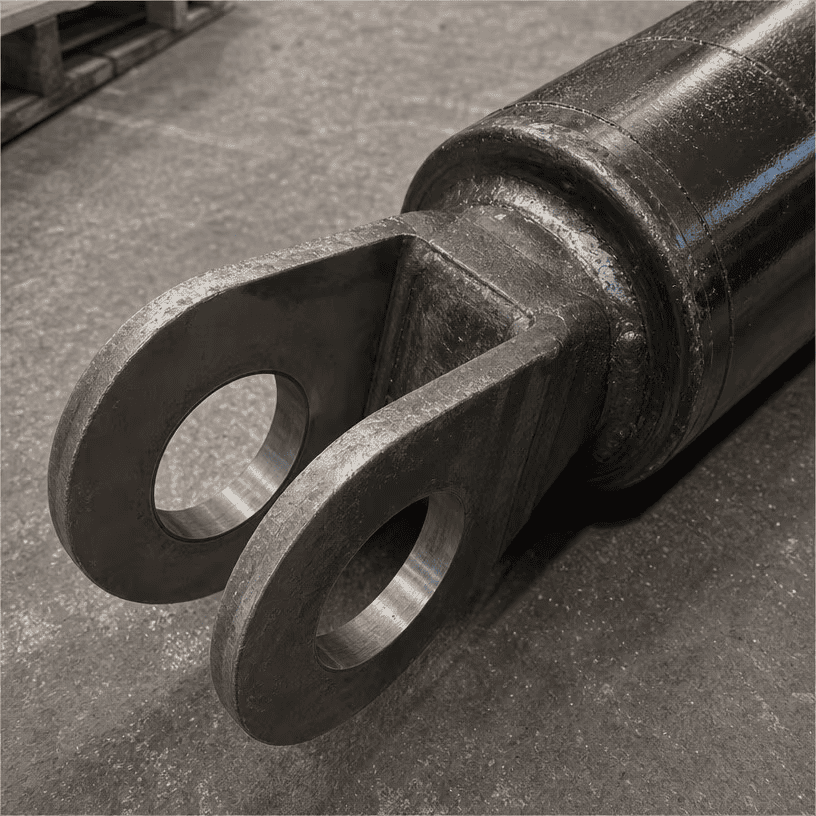

Pin begia (clevis): Neurtu pin zuloaren diametroa eta belarrien arteko zabalera. Kontuan izan pin-zuloaren erdigunetik upel/haxkaren amaierara dagoen distantzia ere - fabrikak dimentsio horietatik eraikitzen dira.
Hodi gurutzatua: neurtu hodiaren kanpoko diametroa eta tutuaren muturren arteko distantzia.
Brida edo trunnion: kontuan izan torlojuaren zuloen eredua, torlojuaren tamaina eta bridaren lodiera. Trunnioetarako, pinaren diametroa eta trunnioiaren posizioa upelean zehar.
Garrantzitsuena: pin zentroak. Luzera orokorrak ematen dituzunean (erretiratuta eta hedatuta), eman itzazu pin zentrotik pin zentrora; hori da makinak benetan ikusten duen dimentsioa. Begien kanpoaldean neurtzeak pin begiaren lodiera bi aldiz gehitzen du eta zure ordezkoa luzeegia izango da.
Portuak hodiak lotzen diren lekuetan daude. Oker hartu haria eta ez da ezer egokitzen.
Lau estandar komun: SAE (UNF hariak), NPT (hodi konikoa), BSP (British paraleloa) eta metrikoa.

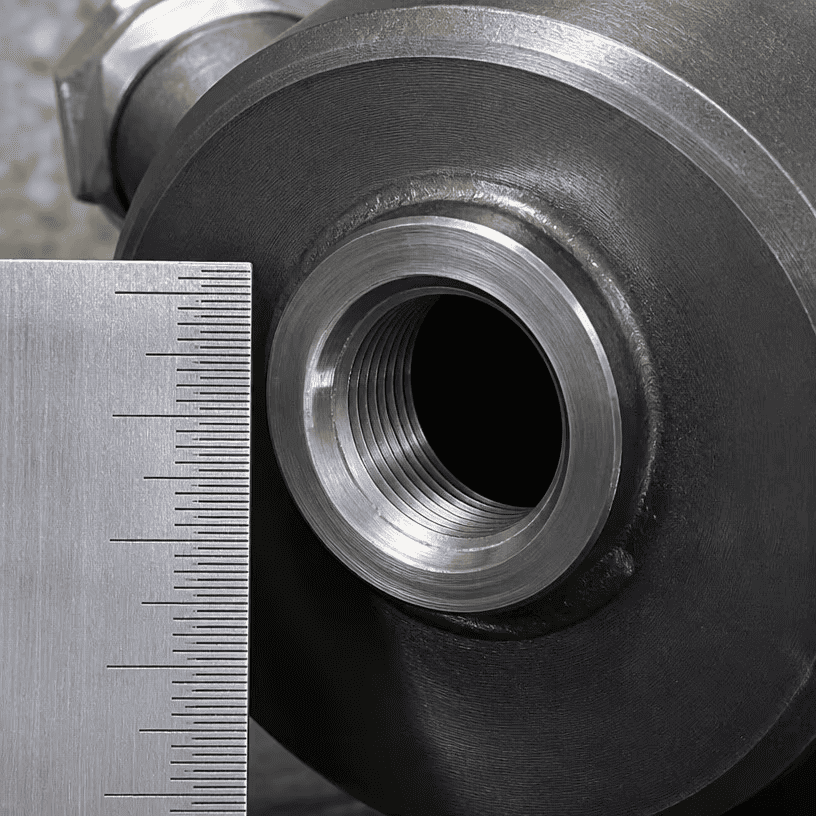

Nola neurtu: kalibretu ataka-diametroa, eta zenbatu hariak hazbeteko (hazbeteko) edo 10 mm-ko (metrikorako). Konparatu
| Haria | Tamaina tipikoa zilindroetan | Oharrak |
|---|---|---|
| SAE O-ring (JIC estiloa) | #6, #8, #10 | Zuzen, O-ringak aurpegia zigilatzen du |
| NPT | 1/4", 3/8", 1/2" | Tapered, zigiluak harietan |
| BSPP / BSPT | 1/4", 3/8", 1/2" | Britainiar estandar paraleloa edo konikoa |
| Metrikoa | M18×1,5, M22×1,5 | Hari metriko zuzenak |
Ziur ez? Argazkiaarrastatu portua ondoan erregela batekin eta bidali argazkia. Irudian haria identifikatzen dugu, asmatzea baino azkarrago eta seguruagoa.
1. Trazua okerra neurtzea — luzera atzeratuak eta luzatuak neurtu beharrean asmatzea.
2. Luzera orokorra begien kanpoaldera neurtzea — beti erabili pin zentrotik pin zentrotik.
3. Hazbeteak eta milimetroak nahastea — zilindro bat bi unitate-sistemetan adierazita.
4. Higatutako haga bat neurtzea — hagaxka meheagoa da gastatu den tokian; garbitu eta guruinaren muturrean neurtu.
5. Pinen diametroak ahaztea: zuloa zuzena da, muntatzeko zuloak okerrak dira eta zilindroa ez da astinduko.
6. Argazkirik ez — zilindroaren, datu-plakaren, muntaketaren eta ataken argazki batek galderaren erdia erantzuten du zenbakiak bidali aurretik.
Bete hau eta bidali zure kontsultarekin:
| Neurketa | Balioa | Unitatea (in/mm) |
|---|---|---|
| Bore | ||
| Hagatxoaren diametroa | ||
| Trazua | ||
| Erretiratutako luzera (pin zentrotik pin zentrotik) | ||
| Luzera hedatua (pin zentrotik pin zentrotik) | ||
| Muntatze mota (pin begia / giltza / gurutze-hodi / brida / trunnion) | ||
| Pin zuloaren diametroa (pin begia bada) | ||
| Portu haria (SAE / NPT / BSP / metrikoa) | ||
| Portuaren tamaina | ||
| Argazkiak erantsita? (zilindroa, datu-plaka, muntaketa, atakak) |
Bidali lan-orria, gehi:
1. Zilindroaren argazkiak — alboko ikuspegia, muntatzeko muturrak, portuak, datu-plaka
2. Kupelaren edozein estanpazio edo pieza-zenbakia
3. Makinaren marka eta modeloa, ezagutzen bada
Zure neurrietatik ordezkoak eraikitzen ditugu edo pieza-zenbakia gure katalogoarekin gurutzatzen dugu, zilindro egokia azkarrago lortzen duzuna. Zure neurrietan zerbait gehitzen ez bada, gure ingeniariek galdetuko dute altzairua moztu aurretik. Ez dugu asmatzen.
