Ekintza bakarreko zilindro pneumatiko batek bultzada edo lan indarra norabide bakarrean bakarrik sortzen du. Malguki integratua edo grabitatea, pisuak edo mugimendu mekanikoa bezalako kanpoko indarrak erabiltzen ditu pistoia hasierako tokira itzultzeko.
Zilindro hauek airearen sarrerako ataka bakarra dute, aire konprimitua ganberara elikatzen duena pistoia helburuko posiziora bultzatzeko.
Ekintza bakarreko zilindro pneumatikoak noranzko bakarreko lanetarako eraikitzen dira, erabilera arruntak estutzea, piezak kokatzea, markatzea, ibilbide laburreko mugimenduak eta muntaketa lan arina dira.

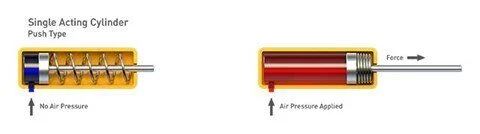

(1).Airearen presioa aplikatzeak bultzada bat sortzen du, horrela pistoia 'bultzatuz':

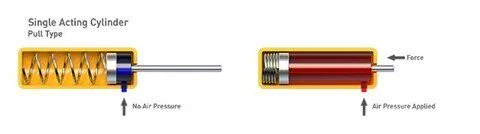

(2).Airearen presioa aplikatzeak bultzada bat sortzen du, eta horrela pistoiari 'tira' egiten dio:
Eraikuntza sinplea eta zuzena
Eraikuntza trinkoa eta espazio eraginkorra
Kontrol-balbulen eta aire-hodien kostu txikiagoak
Aire konprimituaren erdia erabiltzen du tamaina bereko efektu bikoitzeko zilindro batek
Udaberriaren itzulera aldea giroko airera irekita dago, hautsa eta hondakinak barrura sartzen uzten ditu, eta horrek matxurak eragiten ditu eta zilindroaren bizitza laburtzen du.
Udaberriko errendimendua ahuldu egiten da denborarekin, eta trazu amaierako posizio ezegonkorrak eragiten ditu
Zuloaren diametroa eta trazuaren luzera barneko malgukiaren tamainak eta indarrak mugatuta daude
Bultzada indarraren jaitsiera apur bat, malgukiak pistoiaren aurrerantz jasaten duelako

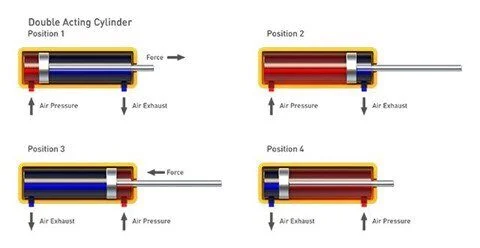

Efektu bikoitzeko zilindro pneumatiko batek indarra sortzen du bi noranzkoetan, pistoia kanpora bultzatuz eta atzera barrurantz tiratuz.
Diseinu honek muturretako aire-ataka bat dauka, eta presio handiko airea bi portuen artean desbideratzen du pistoia aurrera eta atzera eramateko. Ezinbestekoa da noranzko biko mugimendua behar duten lanetarako, hala nola industria-ateak eta motelgailuak ireki eta ixteko.
Efektu bikoitzeko zilindroak dira gehien erabiltzen diren eragingailu linealak, kontrol pneumatikoko sistemetan aplikatzen diren zilindroen %95 inguru.
Efektu bakarreko zilindroek ase ezin ditzaketen eragiketa astunetarako, ibilaldi luzeetarako eta indar handiko eskakizunetarako aukera ezin hobea dira. Efektu bikoitzeko modelo txikiek amaierako posizio zehatzak eta finkoak behar dituzten lanetarako ere funtzionatzen dute luzatzeko eta atzera egiteko trazuetan.
Hona hemen nola funtzionatzen duten:
- ISO estandarreko zilindro pneumatiko ia guztiek efektu bikoitzeko diseinua erabiltzen dute
- Efektu bakarreko modeloak baino alea-tamainen eta ibilbide luzeen aukera zabalagoa
- Oinarrizko efektu bikoitzeko markoaren aldaketa pertsonalizatu ugari
- Ez dago blokeo barneraturik pistoia irmo eusteko traza erdiko posizioetan
- Airea konprimagarria da, beraz, elikadura-aplikazioek zilindro esklabo hidrauliko bat behar dute mugimendu leun eta egonkorra izateko
- Ibilbide luzeko unitateek pistoi-hastaken euskarri gehigarria behar dute tolestura gelditzeko eta funtzionamendua leun mantentzeko
