Ikasi nolazilindro hidraulikoaklan egin, arakatu diseinu nagusiak eta aurkitu zure sistemarako irtenbide egokia
Zilindro hidraulikoek, "ahari hidraulikoak" ere deituak, presiozko fluido hidraulikotik lortzen dute energia, normalean olio hidraulikotik. Zilindro-kanoi batez osatuta daude, eta horren barruan pistoi-hastalari lotuta dagoen pistoi bat aurrera eta atzera mugitzen da. Kanoia bi muturretatik itxita dago: mutur bat zilindroaren behealdea da (tapa muturra ere deitzen zaio), eta bestea zilindroaren buru, non pistoiaren hagatxoa ateratzen den. Pistoiak irristakor eraztunak eta zigiluak ditu, eta zilindroaren barrualdea bi ganberatan banatzen du: beheko ganbera (txapelaren muturra) eta pistoiaren hagaren alboko ganbera. Presio hidraulikoak pistoiari eragiten dio lan lineala eta mugimendua sortzeko.
Bridak, trunions eta/edo giltza zilindroaren gorputzari lotuta daude. Pistoiaren hagak muntatzeko piezak ere baditu, zilindro hidraulikoa bultzatzen duen objektu edo makinaren osagaiarekin konektatzeko.
Zilindro hidraulikoa sistema hidrauliko baten parte den eragingailu edo "motor" da -batzuetan "muskuluak" deitzen zaiona, karga astunak altxatu, jaistea, mugitzea edo "blokeatzea" errazten duena. Sistemaren 'sorgailu' zatia ponpa hidraulikoa da, eta olio-fluxu finko edo erregulatu bat bidaltzen du zilindroaren beheko aldean, pistoiaren haga gorantz mugitzeko. Pistoiak beste ganberako olio hidraulikoa berriro biltegira bultzatzen du. Pistoi-haxleko ganberan olioaren presioa ia zero dela suposatzen badugu, pistoi-haxleko indarra zilindro hidraulikoaren presioaren berdina da pistoiaren azalera (F=PA) biderkatuta.
Pistoia beherantz mugitzen da olioa pistoiaren alboko ganberara ponpatzen denean, eta pistoiaren eremuko olio hidraulikoa urtegira itzultzen da presiorik gabe. Pistoi-hastaken eremuko ganberan dagoen presioa (Tira-indarra) (Pistoiaren Eremua - Pistoiaren Bikainaren Eremua) zatitzen da.
«Jack hidraulikoak» edo «eragingailu» izenez ere ezagutzen dira, zilindro hidraulikoek fluidoen potentzia energia mekaniko bihurtzen dute. Mugimendu birakaria sortzen duten motor hidraulikoek ez bezala, zilindro hidraulikoek mugimendu lineala (itzultzailea) egiten dute; beraz, "motor lineal" ere deitzen zaie.
Presio handietan erabilita, zilindro hidraulikoek indar handiak eta mugimendu zehatzak sortzen dituzte. Horregatik, altzairua bezalako material sendoez eginak daude, parte hartzen duten indar handiei aurre egin diezaiekeenak.
Industrian erabiltzen diren bi zilindro hidraulikoen eraikuntza mota nagusi daude: tirantea eta gorputz soldatutako zilindroak. Ohiko beste zilindroen diseinuak teleskopikoak, pingerak, diferentzialak, birfaseak, efektu bakarrekoak eta efektu bikoitzeko zilindro hidraulikoak dira.
Zilindro hidrauliko gehienak efektu bikoitzekoak dira: presiozko olioa aplika daiteke pistoiaren bi aldeetan, bi noranzkoetan mugimendua ahalbidetzeko. Efektu bakarreko zilindroak erabiltzen dira batzuetan kargaren pisua zilindroa bere posizio itxira itzultzeko erabiltzen denean.
Zilindro hidraulikoek malgutasun handiagoa eskaintzen dute diseinuan eta egituran, indarra bi puntu ezberdinen artean transferitzean. Tamaina ezberdinetako zilindroek pisuak tira, bultzatu eta altxa ditzakeen sistema bat sortzea ahalbidetzen dute. Bihurguneak eta izkinak sar daitezke sistemaren diseinuan, eta hori erabilgarria da espazio-mugarik badago.
Hala ere, zilindro hidraulikoak bultzakatze eta tirakatze linealetarako soilik erabili behar dira. Ez da tolestura-momenturik edo alboko kargarik transferitu behar pistoi-hasterrera edo zilindrora. Hori dela eta, zilindro bat boladun errodamendu esferikodun giltza bakarra erabiliz konektatu behar da. Horri esker, zilindroa mugitu eta doi daiteke bere buruaren eta bultzatzen ari den kargaren arteko edozein desegokitasunerako.
Zilindro hidrauliko baten luzera osoa ibilbidearen batura, pistoiaren lodiera, beheko eta buruko lodiera eta konexioen luzera da. Askotan, luzera hori ez da makinan sartzen. Halakoetan, pistoi-hastaka pistoi-kanoi gisa ere erabiltzen da, eta bigarren pistoi-hastaka gehitzen da.
Hauei zilindro hidrauliko teleskopiko deitzen zaie. Hagazko zilindro normal bat etapa bakarrekoa bada, zilindro teleskopikoak etapa anitzeko unitateak dira, 2, 3, 4, 5 edo are 6 etapa dituztenak. Oro har, zilindro hidrauliko teleskopikoak zilindro arruntak baino askoz garestiagoak dira. Zilindro teleskopiko gehienak efektu bakarrekoak dira (bultzatzeko soilik). Efektu bikoitzeko zilindro teleskopikoak bereziki diseinatu eta fabrikatu behar dira. Informazio tekniko gehiago aurki dezakezu beheko “ZILINDOAK NOLA FUNTZIONA” atalean.

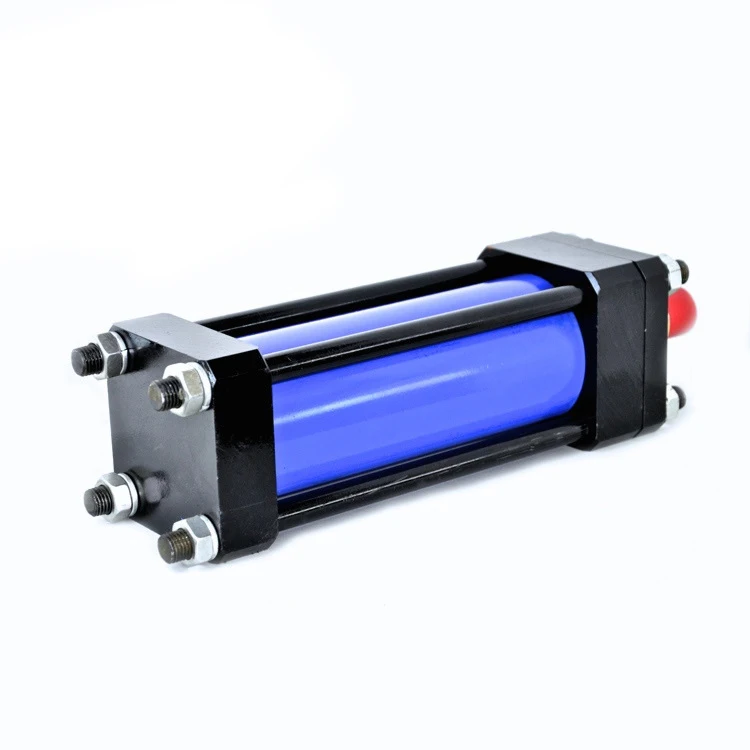

Lotura estiloko zilindro hidraulikoek indar handiko hariztutako altzairuzko hagaxkak erabiltzen dituzte bi muturreko txapelak zilindro-kanoiari eusteko. Eraikuntza-metodo hau industria-fabriketako aplikazioetan ikusten da gehien. Zunda txikiko zilindroek 4 tiraka izaten dituzte normalean, eta zulo handietako zilindroek, berriz, 16 edo 20 lokarri behar izan ditzakete amaierako tapoiak ekoitzitako indar handien pean mantentzeko.
National Fluid Power Association (NFPA) tirante hidraulikoen zilindroen neurriak estandarizatu ditu. Horrek esan nahi du fabrikatzaile ezberdinetako zilindroak muntaketa berdinetan trukatu daitezkeela. Tirante estiloko zilindroak guztiz desmuntatu daitezke zerbitzurako eta konpontzeko.
Zilindro hidrauliko estandarrak eta neurrira egindakoak eskain diezazkizugu, tirante zilindro hidraulikoak barne, zure aplikazio, eskakizun eta funtzionamendu-parametro zehatzak betetzeko. Bete ezazu gure neurrira egindako zilindroen diseinu-inprimakia, eta gure ingeniari hidraulikoetako bat azkar itzuliko zaizu.

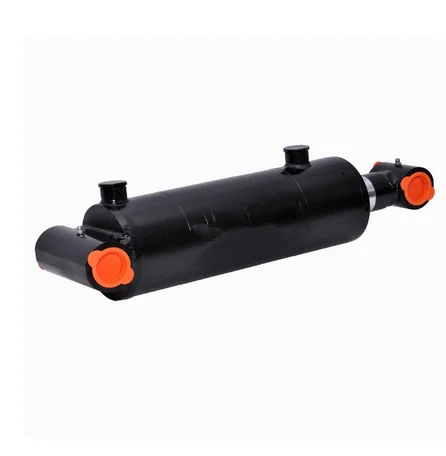

Soldatutako gorputz-zilindro hidraulikoek ez dute tiranterik. Kupela zuzenean soldatu egiten da amaierako tapoietara; portuak kanoiari soldatuta daude; eta aurreko hagaxka guruina zilindroaren kanoira hariztatuta edo torlojua izan ohi da. Horri esker, pistoi-haxken multzoa eta haga-zigiluak kendu daitezke zerbitzurako.
Soldatutako gorputz-zilindroek hainbat abantaila dituzte tirante estiloko zilindroen aldean: gorputz estuagoa dute eta askotan luzera orokorra laburragoa dute, makinen espazio estuetan hobeto moldatzen direlarik. Soldatutako zilindroek ez dute huts egiten presio handietan eta ibilaldi luzeetan tirantearen luzapena dela eta. Soldatutako diseinuak pertsonalizazioa errazten du. Ezaugarri bereziak (adibidez, ataka bereziak, muntaketa pertsonalizatuak eta balbula-multipleak) erraz gehi daitezke zilindroaren gorputzean. Soldatutako zilindroen kanpoko gorputz leunak etapa anitzeko zilindro teleskopikoak diseinatzeko aukera ematen du.
Soldatutako gorputz-zilindro hidraulikoak oso erabiliak dira ekipamendu hidrauliko mugikorren merkatuan, hala nola eraikuntza-ekipoak (hondeamakinak eta bulldozerak barne) eta materialak manipulatzeko ekipoak (eskorga jasotzaileak eta buztan-jasogailuak). Industria astunean ere erabiltzen dira, hala nola garabiak, petrolio-plataformak eta errepidez kanpoko ibilgailu handiak lur gaineko meatzaritzan.
