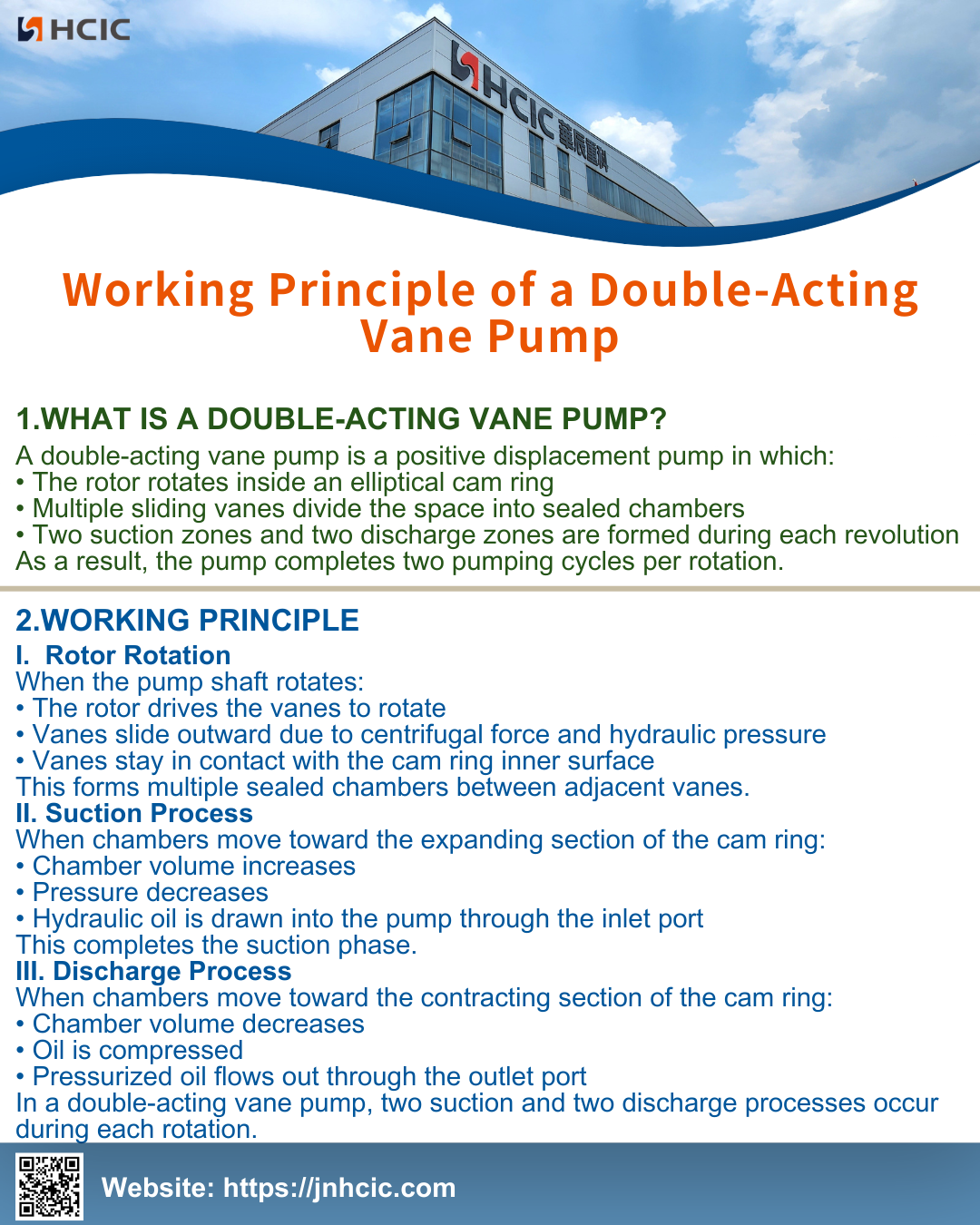

Efektu bikoitzeko paletako ponpa baten funtzionamendu-printzipioa

Zer da Ekintza Bikoitzeko Vane Ponpa?

Efektu bikoitzeko paleta-ponpa desplazamendu positiboko ponpa bat da eta bertan:

• Errotoreak kama-eraztun eliptiko baten barruan biratzen du

• Leba irristagarri anitzek espazioa ganbera itxietan banatzen dute

• Bira bakoitzean bi xurgatze gune eta bi isurketa gune sortzen dira

Ondorioz, ponpak bi ponpaketa-ziklo betetzen ditu bira bakoitzeko.

Lan-printzipioa

1.  Errotorearen biraketa

Ponparen ardatza biratzen denean:

• Errotoreak paletak biratzen ditu

• Paletak kanporantz irristatzen dira indar zentrifugoaren eta presio hidraulikoaren ondorioz

• Paletak ukituta geratzen dira kam-eraztunaren barruko gainazalarekin

Honek ganbera zigilatu anitz eratzen ditu ondoko paleten artean.

2. Xurgatze-prozesua

Ganberak kam-eraztunaren hedapen-atalerantz mugitzen direnean:

• Ganberaren bolumena handitzen da

• Presioa gutxitzen da

• Olio hidraulikoa sarrerako atakatik ateratzen da ponpara

Honek xurgatze fasea amaitzen du.

3. Deskarga-prozesua

Ganberak kam-eraztunaren uzkurdura-atalerantz mugitzen direnean:

• Ganberaren bolumena gutxitzen da

• Olioa konprimitzen da

• Presiodun olioa irteerako atakatik ateratzen da

Efektu bikoitzeko paleta-ponpa batean, biraketa bakoitzean bi xurgatze eta bi isurketa prozesu gertatzen dira.
