Berrikusi 520 modeloko igogailu elektrikoaren katalogoko dimentsioak eta egiaztatu markoaren espazioa, muntaketa geometria eta zerbitzuaren sakea zabortegi-trailer baten aurretik.

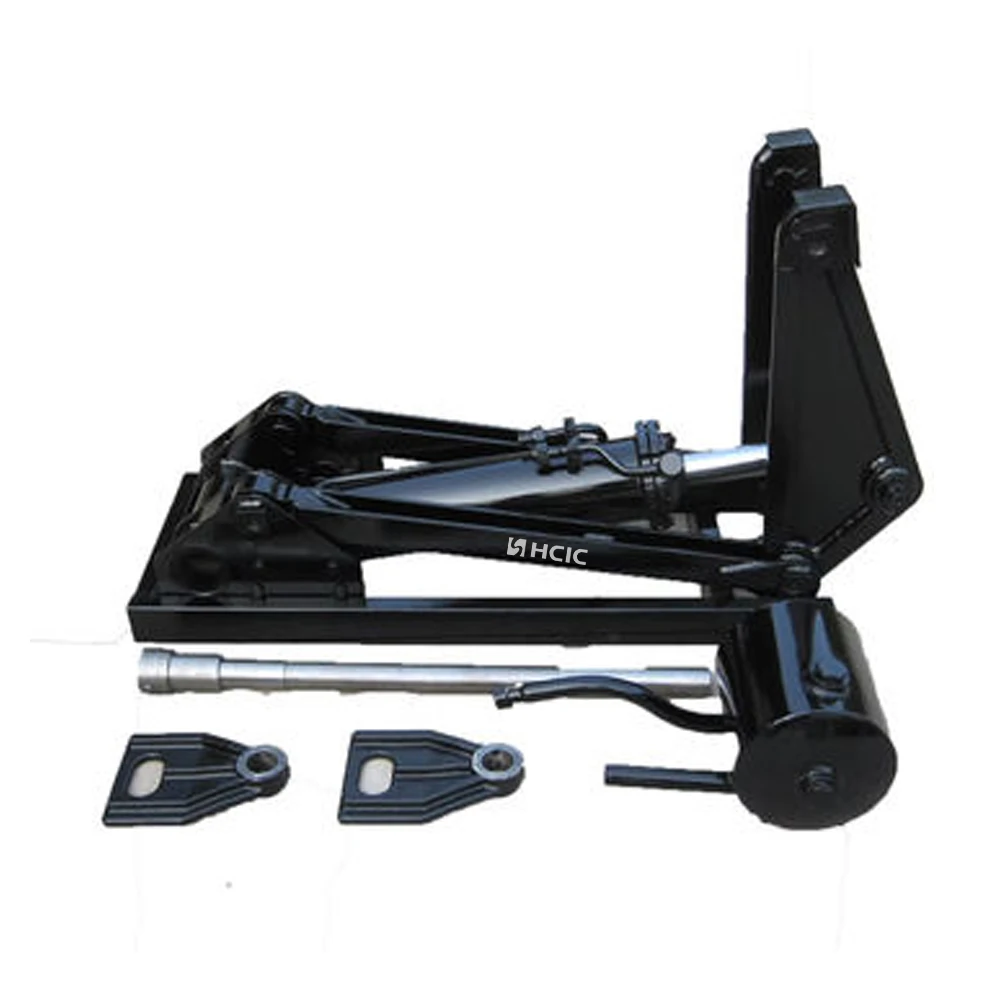

520 modeloko polipastoa hornitutako American Power Hoists katalogoan ageri den altxatze osagai trinkoa da. Hondakin-trailer eraikitzaile edo ordezko erosle batentzat, lehenengo galdera ez da polipastoa altxa daitekeen ala ez. Kontua da polipastoa erabilgarri dagoen marko-espaziora, pibote-antolaketara eta mugimendu-bidera egokitzen den.
520 ereduaren orrialdeak zazpi dimentsioko erreferentziak eskaintzen ditu, A-tik G-ra. Dimentsio hauek abiapuntu ingeniaritzako abiapuntua ematen dute instalazioaren inguratzailea egiaztatzeko atoiaren egitura, zirkuitu hidraulikoa eta muntaketa xehetasunak amaitu aurretik.
| Parametroa | Katalogoko balioa |
|---|---|
| Eredua | 520 |
| Produktu kategoria | Elektrizitate polipastoa |
| A dimentsioa | 24.00etan |
| B dimentsioa | 28,25 in |
| C dimentsioa | 19.25 in |
| D neurria | 5.00 in |
| E neurria | 47,63 in |
| F neurria | 16.25 in |
| G neurria | 11,75 in |
Balio hauek 520 ereduaren katalogoaren orrialdetik transkribatzen dira. Jatorrizko marrazkia eta bezeroaren atoiaren benetako dimentsioak egiaztatu behar dira ekoizpena onartu aurretik.
Hondakin-atoiak altxatzeko sistema angelu aldakor batetik mugitzen da. Gorputza itxita dagoenean dagoen espazioa ez da nahitaez altxatzerakoan dagoen espazio bera izan. Ibilgailuak markoaren barruan eseri behar du, euskarri-egiturara behar bezala konektatu eta mugitzen den gorputzetik kanpo egon behar du ziklo osoan zehar.
Hori dela eta, 520 ereduko polipastoa altxatzeko antolamendu osoaren zati gisa berrikusi behar da, osagai isolatu gisa baino. Atoiaren karrozeriak, atzeko bisagrak, aurrealdeko muntatze-egiturak eta konexio hidraulikoek eragina dute azken doikuntzan.
A, B eta C dimentsioak erabilgarriak dira polipastoa atoiaren markoaren eta ontziaren gorputzaren artean dagoen espazioarekin alderatzeko. Neurtu atoia bere posizio itxian lehenik, eta egiaztatu mugimenduaren bidea gorputza makurtzen hasten den bitartean.
Neurketa estatiko batek bakarrik interferentziak galdu ditzake gurutze-kideekin, euskarriekin, hodiekin edo gorputzaren azpialdean. Berrikuspen seguruenak dimentsiodun marrazki bat edo argazkiak erabiltzen ditu gako-distantziak markatuta dituztenak.
D, F eta G erreferentziek erosleari polipastoa aurreikusitako euskarri-plakekin, pin-kokapenekin eta markoaren indargarriarekin konparatzen laguntzen dute. Balio hauek ez dira erabili behar muntaketa-diseinu oso bat erreproduzitzeko jatorrizko marrazkia eta proiektuaren dimentsiorik gabe.
Muntatze-egiturak altxatze-erreakzioa atoiaren markora transferitu behar du. Hortaz, euskarri-lodierak, pin-lerrokatzeak eta soldadura-diseinuak ingeniaritza-berrikuspen bereizia behar dute.
Katalogoak E dimentsioa 47,63 hazbeteko zerrendatzen du 520 eredurako. Neurketa hau garrantzitsua da atoi batek instalazio luzera mugatua duenean edo polipastoa lehendik dauden bastidoreen inguruan kokatu behar denean.
Egiaztatu dimentsio hau gorputz itxiaren posizioarekin, bisagraren kokapenarekin eta zerbitzurako sarbidearekin batera. Sarbide praktikorik uzten ez duen neurketa baten inguruan instalazioa diseinatzea baino, ikuskapen eta konexio hidraulikoko lanetarako lekua utzi.
520 modeloko igogailu elektrikoa erosleak katalogo-erreferentzia definitu bat eta doikuntza berrikusteko dimentsio-oinarri bat behar duen zabortegi-atoiak jasotzeko sistema eztabaidatzeko egokia da. OEM atoiak eraikitzeko, ordezkatzeko proiektuetarako eta sistemaren birdiseinuetarako kontuan har daiteke, antolamendu mekaniko eta hidrauliko osoa berresteko.
Emandako 520 ereduaren katalogo-orriak dimentsio-erreferentziak zerrendatzen ditu, baina ez du egiaztatutako ahalmena, lan-presioaren baliorik, zerbitzu-bizitzaren zifrarik edo eredu honen ziurtagiririk ematen. Xehetasun horiek benetako proiekturako baieztatu behar dira eredu-zenbakitik ondorioztatu beharrean.
520 ereduko polipastoaren kontsulta erabilgarriak honako hauek izan behar ditu:
- Atoi mota eta ontzi-karrozeriaren neurriak
- Markoaren eta gorputzaren artean dagoen espazioa
- Atzeko bisagraren posizioa eta aurrealdeko muntatzeko puntuak
- Pinen zentroak eta euskarrien neurriak
- Zabortegi-gorputzaren itxi eta lan-posizioak
- Lehendik dauden ponpa, balbulak, mahukak eta kontrolak, hau ordezkoa bada
- Egungo instalazioaren argazkiak edo neurriko planoa
- Beharrezko igoera-sekuentzia eta funtzionamendu-ingurunea
Informazio horri esker, hornitzaileak egokitzapenari buruz eztabaidatu dezake ezkutuko egiturako xehetasunak asmatu gabe.
520 modeloko polipastoa ekipamenduaren berrikuspenaren bidez hautatu behar da, eredu-zenbakia bat etortzea baino. Bere katalogoko dimentsioak (batez ere 47,63 hazbeteko E dimentsioa, 24,00 hazbeteko A dimentsioa eta 11,75 hazbeteko G dimentsioa) abiapuntu erabilgarria eskaintzen dute zabortegi-atoiaren instalazioa egiaztatzeko.
Aipamen zehatza lortzeko, bidali atoiaren marrazkia, muntatzeko neurriak eta dagoen informazio hidraulikoa HCIC-era. Azken erabakia jasotzeko antolamendu osoa eta azken marrazki teknikoan oinarritu behar da.
HCIC-k zilindro hidraulikoak eta potentzia-unitateak garatzen eta fabrikatzen ditu ibilgailuetarako eta industria-aplikazioetarako. 520 ereduko proiektu baterako, HCIC-k eskuragarri dagoen instalazio-informazioa berrikus dezake eta OEM edo ordezko aurrekontu baterako beharrezkoak diren xehetasun teknikoak identifikatu ditzake.
