Harvester-erako zilindro hidraulikoa

1. Produktuaren definizioa eta aplikazio-eszenatokiak

1.1 Produktuaren definizioa

Zilindro hidrauliko dedikatuak egiten ditugu uzta bilketa-makina mota guztietarako, uzta-biltzaileak, artoa eta arroz-biltzaileak barne. Osagai hauek potentzia hidraulikoa mugimendu zuzen bihurtzen dute, eta baserrietako lan baldintza gogorrei aurre egiteko nahikoa gogorrak dira. Presio hidraulikoa indar mekaniko lineal bihurtzen du uzta-makinaren zati mugikor kritikoak gidatzeko.

Erabilera orokorreko industria-zilindroak ez bezala, bibrazio handiko, hauts astunak, lokatzak, tenperatura aldaketa zabalak eta ordu luzeko etengabeko funtzionamendurako diseinatuta dago baserriko soroetan. Oinarrizko ezaugarriak: abiadura baxuko mugimendu egonkorra, talkaren erresistentzia handia, zigilatzea fidagarria eta neke-bizitza luzea.

1.2 Aplikazio-eszenatokiak

Zilindro hidrauliko hau ezin hobeto konbinatzen da uzta-bilketa-modelo nagusiekin Ipar Amerika, Europa, Australia eta Asiako hego-ekialdeko ustiategi komertzial handietarako, tokiko eremu handietako uzta mekanizatuko eragiketetara egokituz:

Posizio tipikoak:

• Goiburua altxatzeko zilindroa:Estatu Batuetako, Kanadako eta Australiako etxalde lau zabaletan aleak biltzeko aplikatzen da. Ebaketa-altuera malgutasunez doitzen du lurzoru irregularra eta laborearen hazkuntza-altuera desberdinetara egokitzeko, eskala handiko uzta etengabean aleak galtzea murriztuz.
• Bobina doitzeko zilindroa:Europako garia eta garagarra biltzeko agertokietarako egokia da, laboreak elikatzeko angelua optimizatuz, atzerriko etekin handiko nekazaritza-lurretan labore trinkoak landatzeak eragindako elikadura-blokeoa konpontzeko.
• Ale depositua deskargatzeko zilindroa:Amerikako arto eta soja-ustiategietan erabiltzen diren ahalmen handiko biltzaileentzat diseinatua, abiadura handiko deskarga-eragiketak maiz onartzen dituena, nekazaritza-eremu handietako uzta-efizientzia orokorra hobetzeko.
• Garraio-tartea doitzeko zilindroa:Egokitu labore-bilketa dibertsifikatuetara Europako landaketa mistoko eremuetan, garia, arroza, artoa eta soja-garaia egokituz, tokian tokiko labore anitzeko txandakako uzta-beharrei erantzuteko.
• Xasisa berdintzeko zilindroa:Europa hegoaldeko eta Asiako hego-ekialdeko nekazaritza-lurretan oso erabilia, uzta-biltzaileak egonkor mantenduz malda-landareetan eta funtzionamendu normala bermatuz atzerriko lur konplexuetan.

2. Zehaztapen Teknikoen Parametroak

2.1 Parametroen taula

3. Materiala eta Fabrikazio Prozesua

3.1 Material nagusiak

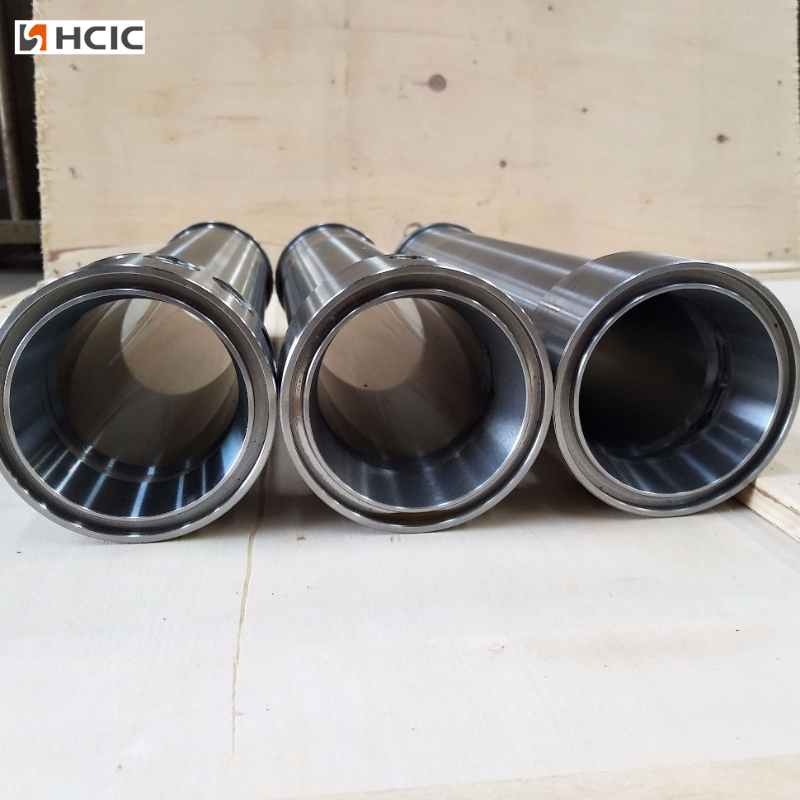

• Zilindro-kanoia: 27SiMn edo 45# josturarik gabeko altzairuzko hodia (GB/T 8713-2018). Trakzio-erresistentzia handia, soldagarritasun ona, presioarekiko erresistentzia 40 MPa arte.
• Pistoi-barra: 45Cr / 40Cr karbono ertaineko aleazio altzairua.
• o Tenplatua + tenplatua (HRC 28–34) gogortasunerako eta talketarako erresistentziarako.
• oAzaleko kromatu gogorra (25-30 μm), HV ≥800, herdoilaren aurkakoa, higaduraren aurkakoa, lokatzarekiko erresistentea.
• Pistoia eta gida-zuska: burdinurtua + burdina harikorra, higadura erresistentea, ondo moldatzen da zigiluekin.
• Zigilu multzoa: inportatutako zigiluak konposatuak: FKM zigilu nagusia + HNBR hauts zigilua + PTFE higadura eraztuna. Tenperatura altua, ur lokaztua eta maiz elkarrekikoa jasaten du.

3.2 Funtsezko prozesuak

1.Barrelaren barruko lehorketa:Ra ≤0,4 μm-ra zehaztasun-hondua, ispiluaren gainazala, marruskadura baxua, olio-ihesik gabe, zigiluaren bizitza luzea.

2.Rod artezketa eta kromatu gogorra:CNC artezketa zuzentasuna ≤0,1 mm/m bermatzen du; kromatu automatikoko lerroa lodiera eta atxikimendu uniformerako.

3. Soldadura:Sartze osoko CO₂ soldadura muturreko tapoietan eta giltzurrunetan; saiakuntza ez-suntsitzaileak (UT/MT) soldadura kritikoetarako.

4. Muntaketa eta probak:

• Gela garbiaren muntaia hautsa ez sartzeko
• % 100eko presio-proba: 31,5 MPa-k presioa mantentzen du 3-5 minutuz, ez ihesik, ez deformazio iraunkorrik.

5.Azaleko tratamendua:Granailadura + korrosioaren aurkako bi osagaiko pintura, gatz-ihinztatzearen erresistentzia ≥500 ordukoa, epe luzerako kanpoko baserrietarako egokia.

4. Industria Aplikazio Adibideak

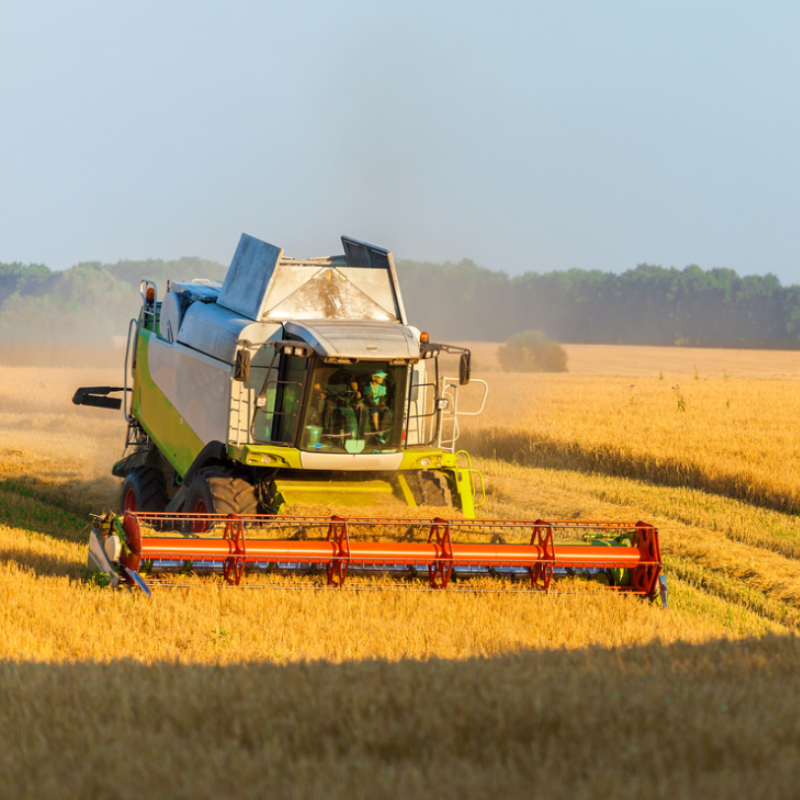

1. kasua - Gari/arroza uzta-biltzailea

• Zilindroa: 50/25-250 mm-ko efektu bikoitza buru-jasotzeko; 63/32-400 mm ale-tanga deskargatzeko.
• Lan-baldintza: 12-14 ordu/eguneko etengabeko funtzionamendua uzta garaian; giro-tenperatura 35-40 ℃, hauts handia, noizean behin ura lokaztua.
• Errendimendua: Altxatze egonkorra, itsatsita ez; ihes-tasa <0,5% 1.000 ordutan; eraginkortasunez uzta-galera % ≤2ra murrizten du.

2. kasua – Arto-biltzailea

• Zilindroa: 63/32-320 mm goiburua altxatzeko; Belarria deskargatzeko mekanismorako 50/25-200 mm.
• Lan-baldintza: maiz inpaktua, bibrazio handia, arto-zurtoinen hondakinak hautsez beteta, tenperatura -15 ℃-ra jaitsi zen udaberri hasieran.
• Errendimendua: inpaktu-karga jasaten du 2–3× presio nominala; hasiera baxuko errendimendua ona; zerbitzu-bizitza 3.500-4.500 ordura iristen da ohiko mantentze-lanetan.

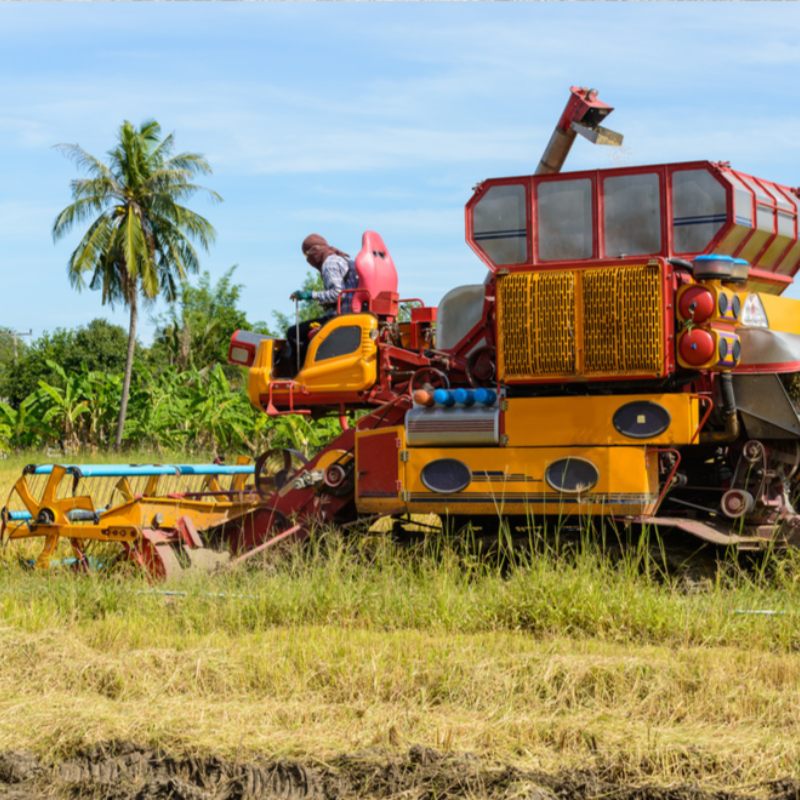

3. kasua – Hillside Harvester txikia

• Zilindroa: 40/20-150 mm-ko efektu bikoitzeko zilindro trinkoa gorputza berdintzeko eta goiburua kontrolatzeko.
• Lan-baldintza: Zelai estua, bira maiz egitea, errepide lokaztuak, hezetasun handia urte osoan zehar.
• Errendimendua: tamaina trinkoa, ekintza malgua; zigilatzea ona ingurune heze/lohitsuetan; tokiko mantentze erraza.

5. Ohiko galderak

（1）G: zilindro hidrauliko hau uzta biltzaile marka guztietarako egokia al da?

A: Eredu estandarrak uzta-biltzaile nagusi gehienetara egokitzen dira. Ekipamendu berezietarako neurri pertsonalizatuak eta instalazio dimentsioak ere onartzen ditugu.

（2）G: Zenbat denbora irauten du ohiko erabileran?

A: Lan-baldintza estandarretan, zerbitzu-bizitza normala 2000 lan ordu baino gehiago irits daiteke. Olioa aldizka ordezkatzeak eta garbitzeak bere bizitza iraupena gehiago luzatu dezake.

（3）G: Zer egin behar dut erabileran olio-ihesak gertatzen badira?

A: Olio-ihesak zigilatzeko eraztunak zahartzeak edo kalteak eragiten ditu gehienbat. Besterik gabe, ordezkatu bat datorren zigilatzeko kita, ez dago zilindro osoa aldatu beharrik.

(4)G: Tenperatura baxuko neguan normalean funtziona dezake?

A: Bai. Produktua tenperatura baxuko erresistentzia probatzen da -20 ℃ barruan. Eremu hotzetan tenperatura baxuko olio hidraulikoa erabiltzea gomendatzen da errendimendu hobea izateko.
