Produktuaren Deskribapena

HCPGD efektu bikoitzeko potentzia hidraulikoko unitatea, zabortegiko atoietarako. Katalogoak 1,2 GPM-ko emaria, 6 litroko depositua, 3.000 PSI-ko presio-balorazioa eta SAE #6 ataka zehazten ditu. Bere solenoide bidezko 4 bideko eta 3 posizioko balbularen antolamendua bi noranzkoetan elikadura behar duten zirkuitu hidraulikoetarako pentsatuta dago.

Atoi-eraikitzaile edo flota mantentzeko talde batentzat, puntu garrantzitsua ez da motorra eta urtegiaren tamaina besterik ez. HPUak zilindroarekin, hornidura elektrikoarekin, olio hidraulikoarekin, mahukaren diseinuarekin eta beharrezko mugimenduarekin bat etorri behar du. Artikulu honek HCPGD zehaztapenak zer esan nahi duen eta zer informazio baieztatu behar den eskaera bat baino lehen azaltzen du.

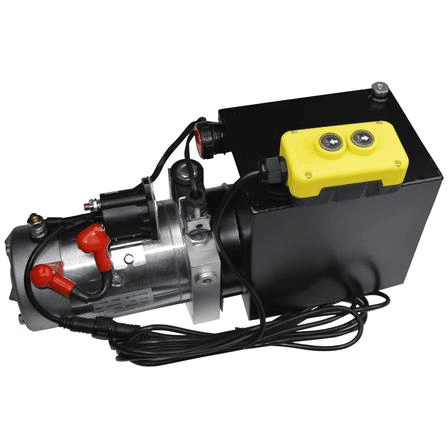

power unit

I. HCPGD Potentzia Hidraulikoaren Unitateak zer egiten duen

Potentzia hidraulikoko unitate batek potentzia elektrikoa fluxu eta presio hidrauliko bihurtzen du. Ponpak efektu bikoitzeko zilindro baten aukeratutako aldera bidaltzen du olioa. Balbula posizioa aldatzen denean, zirkuituak olio-fluxua alderantzikatzen du, zilindroa potentzia hidraulikoaren arabera luzatu eta atzera egin ahal izateko.

HCPGD efektu bikoitzeko potentzia hidrauliko unitatea, beraz, iraultzeko atoiaren diseinurako egokia da, hedatze-funtzioa eta erretrakzio-funtzioa behar dituena. Mugimendu zehatza zilindroaren bolumenaren, kargaren, erliebearen ezarpenaren, mahukaren tamainaren eta kontrol-zirkuituaren araberakoa da oraindik. HPU sistema hidrauliko osoaren zati gisa hautatu behar da osagai isolatu gisa baino.

II. HCPGDren katalogoaren zehaztapena

hydraulic power unit

Elementua	Katalogoaren zehaztapena
Eredua	HCPGD
Produktu mota	Efektu bikoitzeko potentzia hidraulikoa
Katalogoan agertzen den aplikazioa	Zabortegiko trailerra
Emaria	1,2 GPM
Portuaren tamaina	SAE #6
Tankaren tamaina	6 gal
Presioa	3.000 PSI
Balbula	Solenoide eragilea; 4 bide, 3 posizio

Hauek dira HCIC-2026 katalogoan argitaratutako HCPGD balioak. Katalogoak ez du motorraren korronte osoa, bateriaren edukiera, lan-zikloa, erliebe-balbularen ezarpena edo kontroladorearen kableatu-diagramarik eskaintzen modelo honetarako. Xehetasun horiek proiektuaren eskakizunekin konfirmatu behar dira ekoizpena onartu aurretik.

III. Balbula eta Zirkuitu Logika

4 bideko eta 3 posizioko balbulak potentzia-unitateari norabide-kontrol-egitura bat ematen dio efektu bikoitzeko eragingailu hidrauliko baterako. Laneko ataka batek olioa bideratu dezake zilindroa luzatzeko, besteak olioa depositura itzultzen duen bitartean. Kontrako komandoan, fluxu-bidea alderantzikatzen da.

Erdiko posizioa diseinuaren xehetasun bat da, azken zirkuituarekin eta balbularen zehaztapenarekin baieztatu behar dena. Agindu elektrikoa askatzen denean eragingailuak nola jokatzen duen eragiten du. Atoiaren fabrikatzaileak ez luke zentroko egoera bere gain hartu behar eskema hidraulikoa, karga kontrolatzeko baldintzak eta jaisteko metodo segurua berrikusi gabe.

SAE #6 ataka-konexioa hautatutako mahuka, egokigailu eta egokitze estandarrekin ere egiaztatu behar da. Hariaren identifikazioa eta zigilatzeko praktika zuzenak garrantzitsuak dira konexio-isuri txiki batek airea sartu, olioa galdu eta atoiaren mugimendua koherentea izan daitekeelako.

IV. Zergatik Garrantzitsua 6 Gallon Tank

HCPGD 6 litroko depositu batekin ageri da. Biltegiaren bolumenak olioa itzultzeko lekua eskaintzen du eta sistemak zilindroak behar duen olio bolumena kudeatzen laguntzen du. Beharrezko tankearen tamaina ez da zilindroaren zuloak bakarrik zehazten. Zilindroaren ibilbidearen, hagaxken bolumenaren, zirkuituaren antolamenduaren, mahuken bolumenaren, olio mailaren, erabilgarri dagoen instalazio-espazioaren eta funtzionamendu-zikloaren araberakoa ere bada.

Depositua modu seguruan muntatu eta kokatu behar da, xurgatze-lerroa, itzulerako bidea eta zerbitzurako sarbidea praktikoak izan daitezen. Eskaera egin aurretik, instalatzaileak urtegiaren benetako dimentsioak, muntaketa-orientazioa, betegarri eta arnasguneen antolaketa eta olio-maila erabilgarria berretsi beharko ditu HCIC-rekin.

V. Emaria, presioa eta funtzionamendu-abiadura erreala

Katalogoak 1,2 GPM zerrendatzen ditu HCPGDrako eta 3.000 PSI presioaren zehaztapenerako. Balio hauek ez dira zuzenean atoiak altxatzeko denbora edo altxatzeko ahalmen bermatu batean bihurtu behar. Benetako abiadura zilindroaren bolumenaren eta kargaren araberakoa da. Benetako lan-presioa behar den indarraren, geometria mekanikoaren, marruskaduraren, murrizketa eta erliebearen babesaren araberakoa da.

Lehen egiaztapen sinple bat behar den zilindroaren bolumena eskuragarri dagoen emariarekin alderatzea da. Zilindro handiago batek olio gehiago behar du ibilbide bera osatzeko, beraz, bere mugimenduak normalean denbora gehiago beharko du emari berdinarekin. Sistemaren diseinatzaile batek efektu bikoitzeko zilindro baten hagaren alboko itzulera-fluxua, mahukaren luzera eta olio hidraulikoaren tenperaturaren menpeko biskositatea ere kontuan hartu behar ditu.

3.000 PSI katalogoko balioa zilindroarekin, mahukekin, osagarriekin eta kontroleko osagaiekin egiaztatu beharreko sistemaren diseinuaren muga da. Ez da atoi bakoitzak presio horretan etengabe funtzionatuko duen promesa gisa tratatu behar.

VI. Zabortegi-trailer baten instalazio-puntuak

HCPGD efektu bikoitzeko potentzia hidraulikoaren unitateak jarri aurretik, berretsi puntu hauek:

1. Zilindroen bateragarritasuna:Egiaztatu konektatutako eragingailua efektu bikoitzekoa dela eta bi atakak ongi identifikatuta daudela.

2. Hornidura elektrikoa:Berretsi tentsioa, egungo eskaria, fusibleen babesa, kablearen tamaina eta kontrol-etengailuaren bateragarritasuna.

3. Konexio hidraulikoak:Lotu SAE #6 atakak mahuka eta egokitzaile egokiekin. Mantendu xurgatze eta itzulerako bideak garbi.

4. Urtegiaren posizioa:Utzi behar adina leku betetzeko, ikuskatzeko, garbitzeko eta etorkizuneko zerbitzuetarako.

5. Presioaren babesa:Egiaztatu erliebe-balbularen antolamendua eta zirkuitu osoko presio segurua.

6. Karga kontrola:Berrikusi zabortegiaren gorputza nola eutsi eta jaisten den elektrizitatea eteten bada.

7. Airea kentzea:Bete homologatutako olioarekin, aireratu zirkuitua sistemaren diseinuaren arabera eta egiaztatu urtegiaren maila hainbat ziklo kontrolatu ondoren.

HCIC-k atoiaren diseinua, zilindroaren datuak, beharrezko hornidura-tentsioa eta eskema hidraulikoa jaso beharko ditu, azken konfigurazioa onartu aurretik.

VII. Ohiko hautaketa akatsak

PSI bidez bakarrik hautatzea

Presioak ez du sistemaren errendimendu osoa zehazten. Zilindroaren indarra, palanka mekanikoa eta fluxu-eskakizuna elkarrekin kontuan hartu behar dira.

Emaria jasotzeko ahalmen gisa tratatzea

1,2 GPM balioa olio-fluxuari dagokio, ez zuzenean atoiak altxa dezakeen masarekin. Karga-ahalmena zilindroaren eta atoiaren egituraren eta zirkuitu hidraulikoaren araberakoa da.

Itzultzeko aldea alde batera utzita

Efektu bikoitzeko sistema batek bideratze zuzena behar du eragingailuaren bi aldeetan. Mahukaren identifikazio okerrak zilindroa noranzko okerrean mugitzea edo nahi bezala atzera ez uztea eragin dezake.

Balbula-zentroaren funtzioa zehaztu gabe uztea

4 bideko eta 3 posizioko balbula behar den portaera neutroarekin eta jaitsiera seguruarekin bat etorri behar da.

VIII. OEM eta ordezkoen kontsultari buruzko informazioa

HCPGD efektu bikoitzeko potentzia hidraulikoaren aurrekonturako, eman:

Trailer mota eta aurreikusitako aplikazioa

Zilindroaren zuloa, hagaren diametroa eta ibilbidea
Beharrezko portaera luzatu eta atzera botatzea
Tentsio elektrikoa eta eskuragarri dagoen korrontea
Helburuko ziklo-denbora, zehazten bada
Olio hidrauliko mota edo lehendik dagoen sistemako olioa
Mahuka eta doikuntza estandarra
Instalazio espazioa eta muntatzeko norabidea
Kontrol-metodoa eta urrutiko kontrolaren baldintzak
Beharrezko kantitatea eta entrega-helmuga

Informazio horri esker, HPUren konfigurazioa trailer-sistema osoarekin egiaztatzeko aukera ematen du zenbaki batetik bakarrik aipatu beharrean.

IX. Maiz egiten diren galderak

HCPGD efektu bakarrekoa ala bikoitza da?

HCIC-2026 katalogoak HCPGD zerrendatzen du efektu bikoitzeko potentzia hidraulikoko unitate gisa.

Zein fluxu-tasa dago zerrendatuta HCPGDrako?

Katalogoak 1,2 GPM-ko emaria zerrendatzen du.

Zer tankearen tamaina erabiltzen du HCPGD?

Katalogoan 6 litroko depositua ageri da.

Zein ataka-tamaina zehazten da?

Katalogoak SAE #6 ataka tamaina ageri du.

Katalogoak xehetasun elektriko guztiak berresten al ditu?

Ez. Ereduen taulak ez du motorren korronte osoa, kableatuaren diagrama edo lan-zikloaren zehaztapenik ematen. Puntu hauek aurreikusitako trailerrako berretsi behar dira.

X. Eskatu HCPGD konfigurazioaren berrikuspena

HCPGD efektu bikoitzeko potentzia hidrauliko unitatea katalogoan zerrendatutako fluxua, depositua, presioa eta balbula datuak dituen zabortegi-atoiaren HPU aukera definitu bat da. Aurrekontu fidagarria lortzeko, bidali HCIC zilindroaren zehaztapena, hornidura elektrikoa, eskema hidraulikoa eta instalazioaren mugak.

Orduan, HCIC-k HCPGD konfigurazioa aplikazio osoarekin bat datorren ala ez berrikus dezake eta ekoizpenaren aurretik berrespena behar duen proiektuaren xehetasun guztiak identifikatu ditzake.

XI .HCIC-i buruz

Jinan Huachen Industrial Co., Ltd. 1998an sortu zen. HCIC-2026 katalogoak produktu hidraulikoen fabrikatzaile gisa deskribatzen du, zilindro hidraulikoetan eta potentzia-unitateetan ardaztutako industrietan, garraio-ekipoak, eraikuntza-makineria eta beste industria-aplikazio batzuk barne.
