FE-4TG-E169 * 4280 aurrealdeko zilindro hidraulikoa 49 tonako ontzi-kamioietarako zerrendatuta dago, 16 MPa-ko presioarekin eta 1.345 mm-ko luzera itxiarekin.
Working pressure:
16 MPaTipping capacity reference:
49 tNumber of stages:
4 etapaFE-4TG-E169 * 4280 HCIC iraulketa hidraulikoen katalogoan ageri den lau faseko aurrealdeko zilindro hidrauliko bat da, 49 tonako iraulketa-ahalmenerako aplikaziorako. Bere eraikuntza teleskopikoak lan-eremu luzea eta fase bakarreko zilindro batek normalean behar lukeena baino pakete itxi laburrarekin konbinatzen ditu.
Eredua aurrealdetik iraultzeko kamioien sistemaren diseinurako pentsatuta dago, non zilindroaren luzera, muntaketa geometria eta ibilgailuen karga batera berrikusi behar diren. Katalogoak hasierako ingeniaritza eztabaidarako beharrezkoak diren zundaketen sekuentzia, presioa, instalazioaren dimentsioak eta luzera itxia eskaintzen ditu.
| Parametroa | Katalogoko balioa |
|---|---|
| Eredua | FE-4TG-E169*4280 |
| Tiro-ahalmenaren erreferentzia | 49 t |
| Lan-presioa | 16 MPa |
| Etapa kopurua | 4 |
| Zulo-diametroaren sekuentzia | 169 / 158 / 136 / 115 mm |
| A dimentsioa | 245 mm |
| B dimentsioa | 385 mm |
| C dimentsioa | 70 mm |
| D neurria | 50 mm |
| Dimentsio delta | 50 mm |
| L luzera itxia | 1.345 mm |
Goiko balioak hornitutako HCIC-2026 katalogoko FE/FC aurrealdeko iraulketa-zilindroen taulatik transkribatzen dira. Txarteltze-gaitasunaren erreferentzia katalogoko aplikazio-balioa da, ez kamioiaren konfigurazio bakoitzaren bermea.
FE-4TG-E169*4280-k lau etapa habiaratu erabiltzen ditu. Zulo-sekuentzia 169 mm-tik 115 mm-ra jaisten da etapak hedatu ahala. Antolaketa horri esker, zilindroak altxatze-mugimendu luzea ematen du, instalazio itxiaren luzera 1.345 mm-tan mantenduz.
Aurretik iraultzeko ziklo batean, presio hidraulikoak etapa aktiboaren eremuan eragiten du. Etapa-sekuentzia aldatzen den heinean, erabilgarri dagoen altxatze-indarra eta mugimendu-abiadura ere aldatzen dira. Hori dela eta, zilindro bat ez da hautatu behar bere zulo handienaren arabera edo kamioiaren ahalmen nominalaren arabera. Gorputzaren pisuak, karga erabilgarriak, bisagraren posizioak, muntatze puntuak eta zirkuitu hidraulikoak sistemaren azken emaitzan eragina dute.

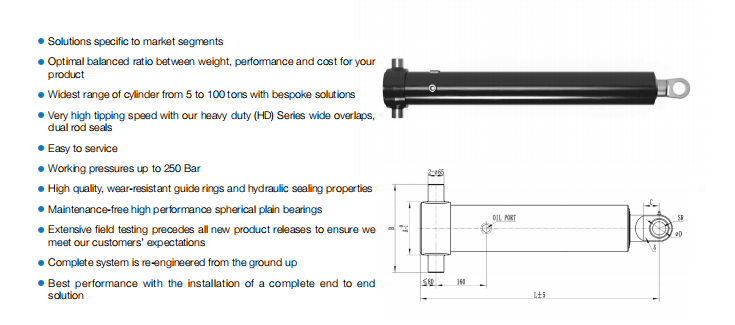

Katalogoak A, B, C, D eta delta dimentsioak zerrendatzen ditu FE-4TG-E169*4280. Neurri horiek kamioiaren aurrealdeko muntatzeko euskarriarekin, pibotearen antolamenduarekin, markoaren sakearekin eta karrozeriaren posizio itxiarekin alderatu behar dira.
1.345 mm-ko luzera itxia bereziki garrantzitsua da zilindroa txasisaren eta aurrealdeko baskulatzeko gorputzaren artean instalatzen denean. Erosleek hedatutako bide osoa, altxatzen hasten den zilindroaren angelua eta muntatze-puntu bakoitzaren inguruko sakea ere egiaztatu beharko dituzte. Baliteke dimentsio-antzeko zilindro bat desegokia izatea bere pin-zentroak edo euskarrien geometria desberdinak badira.
Katalogoan 16 MPa-ko lan-presioa eta 49 tonako iraulketa-ahalmenaren erreferentzia ageri dira modelo honentzat. Kopuru hauek ponparen ezarpenarekin, balbulen babesarekin, olio hidraulikoaren emaria eta kamioiaren egiturarekin batera berrikusi behar dira. Ez dira kargaren onespen autonomo gisa tratatu behar.
FE-4TG-E169 * 4280 hautatu aurretik, erosleak baieztatu beharko luke 49 tonako erreferentzia benetako ibilgailuarekin eta baskulatzeko gorputzarekin bat datorren ala ez. Sistema osoak euskarri bateragarriak, pinak, lerro hidraulikoak eta aurreikusitako karga eta mugimendurako diseinatutako kontrol-zirkuitu bat behar ditu.
Ordezko kontsulta bat egiteko, bidali jatorrizko zilindroaren identifikazioa, muntatzeko puntuen argazkiak, neurri itxiak eta hedatuak, pinen neurriak, olio-portuaren informazioa eta kamioiaren aplikazioaren xehetasunak. Unitate zaharra hondatuta badago, hagatxoaren, eszenaren junturaren eta muntatzeko begien argazkiek zilindro-arazo bat euskarri edo lerrokatze-arazo batetik bereizten laguntzen dute.
Informazio hau erabilgarria da OEM-ren aurrekontua lortzeko:
FE-4TG-E169 * 4280 lau etapako aurrealdeko tipping zilindro hidrauliko espezifikoa da, 169/158/136/115 mm-ko zulo-sekuentzia, 16 MPa katalogoko presioa eta 1.345 mm-ko luzera itxia duena. Bere egokitasuna baso-kamioi sistema osoaren araberakoa da, ez modelo-zenbakiaren arabera bakarrik. Bidali muntaiaren marrazkia eta datu hidraulikoak HCIC-i proiektuaren berariazko berrikuspen bat egiteko.
HCIC-k zilindro hidraulikoak eta potentzia-unitateak garatzen eta fabrikatzen ditu ibilgailuetarako eta industria-aplikazioetarako. HCIC-ek OEM eta ordezko kontsultak onartzen ditu bezeroen marrazkiak, neurketak eta aplikazioen eskakizunak berrikuspen teknikoaren oinarri gisa.
Eskatu FE-4TG-E169*4280 aurrekontuaren berrikuspena:
