Orga Jasotzaile Hidraulikoaren Zilindroaren Sarrera: Energia iturria: Eskuliburua Sardexka-luzera: 800 mm Makineriaren probaren txostena: emandakoa Oinarrizko osagaiak: Motorra Max. Altxatze altuera: 1600/2500 mm Zerbitzuaren pisua: 160-280 kg Biratzeko erradioa: 1235 mm Min. Altxatze altuera: 90 mm Edukiera: 500-1500kgs Altuera osoa:2165/2925mm Igogailuaren abiadura: 25 mm/s

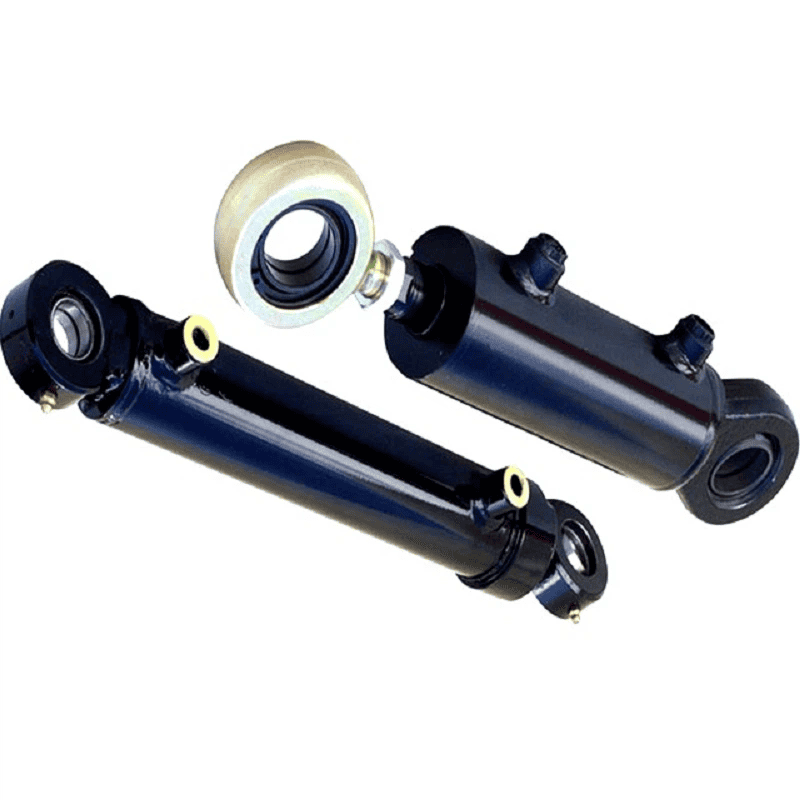

Pistoi zilindro hidraulikoa bi egituratan bana daiteke: polo bakarrekoa eta bikoitza motakoa. Metodo finkoa zilindroaren gorputzaren bidez finkatzen da eta pistoiaren haga finkoa da. Presio hidraulikoaren ekintzak ekintza mota bakarra eta ekintza bikoitza ditu. Ekintza bakarreko zilindro hidrauliko batean, presio-olioa zilindro hidraulikoaren barrunbe bakarra da, eta zilindroaren presioa zilindroaren presioaren bidez lor daiteke. Zilindro hidraulikoaren pistoi pistoiaren bi noranzkoen mugimendua bi barrunbeek txandakatzen dute, eta presio hidraulikoaren presioa osatzen da.
Matxuraren Ezaugarriak
Ez egin karga-eragiketa ekipoa konpontzerakoan.
Adierazpen anormal nagusien artean pistoi-hastaka kokatzea eta gelditzea, irteerako bultzada nahikoa eza, mugimendu-abiadura murriztua eta funtzionamenduan zehar lan-errendimendu ezegonkorra dira. Kausa arruntak honela aztertzen dira:
(1) Barne-ihesak zilindro hidraulikoaren barruan
Zilindro hidraulikoaren barne-ihesak zilindroaren zigilatzeko osagaien gehiegizko higadurak eragindako isurketak dakar batez ere, baita pistoiaren zigiluaren, amaierako tapoiaren zigiluaren eta pistoiaren zigiluaren kalteak edo porrotak ere.
Pistoiaren haga eta amaierako estalkiaren arteko zigilatzeko posizioan gertatzen diren ihesak, kausa nagusiak tolestura, estrusioa, urratzea, gainazaleko urradura, zahartzea, materialaren hondatzea eta zigilatzeko piezen deformazioa bezalako akatsak dira. Kasu horietan, zigilu akastuna kendu eta zigilatzeko osagai kualifikatu berri batekin ordezkatu behar da.
Pistoi zigiluen gehiegizko higadura abiadura kontrolatzeko balbularen doikuntza desegokiaren ondorioz gertatzen da gehienbat, eta horrek sisteman atzeko presio handiegia eragiten du, muntaian zigiluen instalazio desegokian edo olio hidraulikoaren kutsadura eta hondatzea eragiten du. Bigarren mailako faktoreak muntaian zehar gai arrotzak sartzea eta kalitate baxuko zigilatzeko materialak erabiltzea dira.
Arazo horien ondorioak mugimendu geldoa eta geldoa, irteerako indar nahikoa ez izatea eta kasu larrietan, pistoia eta zilindro-kanoiaren barruko horman kalteak dira, baita "zilindroa harrapatzeko" hutsegitea ere. Dagokion irtenbidea abiadura kontrolatzeko balbula berregokitzea da, eta beharrezko zuzenketak eta hobekuntzak egitea ekipoen instalazioaren zehaztapenen eta funtzionamendu-prozeduren arabera.
Parametro guztiak pertsonalizatu daitezke
| Eredua | AF500 | AF1000 | AF1500 |
|---|---|---|---|
| Edukiera (kg) | 500 | 1000 | 1500 |
| Sardexkaren altuera jaitsi (mm) | 90 | 90 | 90 |
| Gehienezko igoera-altuera (mm) | 1600 | 1600/2500 | 1600 |
| Altuera osoa (mm) | 2010 | 2165/2925 | 2150 |
| Luzera osoa (mm) | 1380/1640 | 1380/1640 | 1380/1640 |
| Zabalera orokorra (mm) | 805 | 1000/750 | 1000 |
| Sardexka luzera (mm) | 800 | 800 | 800 |
| Biratzeko erradioa (mm) | 1235 | 1235 | 1235 |
| Zerbitzuaren pisua (kg) | 160 | 250/316 | 280 |
| Altxatze abiadura (mm/s) | 25 | 25 | 21 |
| Paletentzako korridorearen zabalera (mm) | 1915 | 1915 | 1915 |
