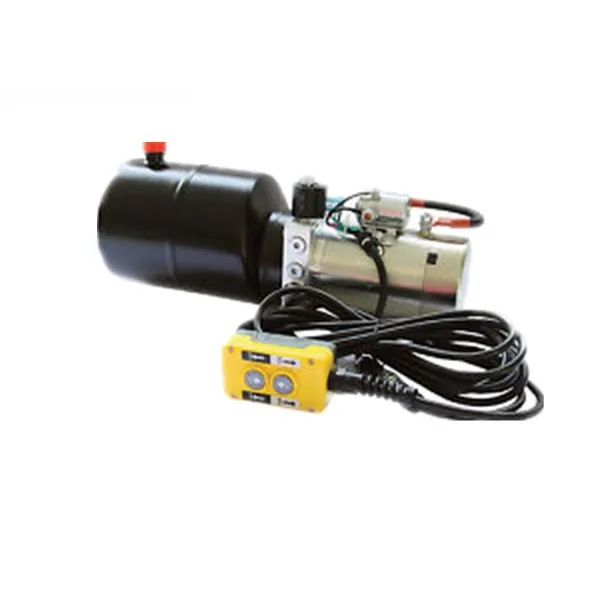

HCPGDD efektu bikoitzeko potentzia hidraulikoko unitate bat da, 1,2 GPM-ko fluxua, 8 litroko depositua, SAE # 6 ataka eta 3.000 PSI kontrol-zirkuitu bi zabortegiko atoietarako.
Type:
2 efektu bikoitzFlow:
1,2 GPMPort size:
SAE #6Tank size:
8 galZabortegiko atoietarako HCPGDD efektu bikoitzeko potentzia hidrauliko unitatea independentean kontrolatutako bi funtzio hidrauliko behar dituzten sistemetarako zerrendatuta dago. HCIC-2026 katalogoak modelo hau identifikatzen du 1,2 GPM-ko fluxua, 8 litroko depositua, 3.000 PSI eta solenoide bidezko 4 bideko eta 3 posizioko balbula konfigurazio dituen bi.
Antolaketa bikoitz hori garrantzitsua izan daiteke atoiaren potentzia-pakete batek efektu bikoitzeko bi funtzio bereizi kontrolatu behar dituenean, hala nola isurketa-eragile bat eta funtzio hidrauliko osagarri bat. Benetako zirkuitua zilindroen, bateriaren horniduraren, balbulen sekuentziaren, mahuken diseinuaren eta erabilgarri dagoen instalazio-espazioaren arabera berrikusi behar da.
| Elementua | Katalogoko informazioa |
|---|---|
| Eredua | HCPGDD |
| Mota | 2 efektu bikoitz |
| Emaria | 1,2 GPM |
| Portuaren tamaina | SAE #6 |
| Tankaren tamaina | 8 gal |
| Presioaren zehaztapena | 3.000 PSI |
| Balbula | Solenoide eragilea; 4 bide, 3 posizio; 4 bide, 3 posizio |
| Katalogoaren iturria | HCIC-2026, 16. orrialdea |
Taulak katalogoaren identifikazio-datuak erregistratzen ditu. Ez du altxatze ahalmen unibertsala, ziklo-denbora bermatua, aldibereko fluxu ahalmena edo kableatuaren konfigurazio osoa ezartzen.
Efektu bikoitzeko funtzio hidrauliko batek bere zilindroaren bi aldeetara zuzendutako olioa behar du. Norabide batek eragingailua luzatzen du; alderantzizko balbularen posizioak olioa kontrako aldera bidaltzen du erretrakzio elektrikorako. HCPGDD zerrendak efektu bikoitzeko bi balbula antolamendu erakusten ditu, beraz, potentzia-unitatea zirkuitu bakarreko efektu bikoitzeko HPU batetik desberdina da.
OEM trailer eraikitzaile batentzat, galdera garrantzitsua da bi funtzioak nola erabiliko diren. Banan-banan korrika egingo al dute? Funtzio bati lehentasuna ematen zaio? Kontrol-sistemak agindu gatazkatsuak saihesten ditu? Zenbat fluxu dago eskuragarri bi zirkuituak aktibo daudenean? Puntu hauek eskema hidraulikoan berretsi behar dira ereduaren izenetik hartu beharrean.
Katalogoan solenoide bidezko 4 bideko eta 3 posizioko balbula konfigurazio bi zerrendatzen dira. Honek efektu bikoitzeko bi funtziotarako behar den kontrol-egitura eskaintzen du, azken kontrol-logika, berriz, kableatuaren, etengailuen, urrutiko aginteen eta atoirako hautatutako makinen sekuentziaren araberakoa da.
Zerrendatutako 1,2 GPM-ko fluxua eragingailuaren abiadura kalkulatzeko abiapuntua da. Bi funtziok eskuragarri dagoen ponparen emaria partekatzen badute, benetako mugimendu-denbora zirkuituaren antolaketaren eta funtzionamendu-sekuentziaren araberakoa da. Ez aurkeztu 1,2 GPM aldi berean bi zilindroetarako bermatutako emaria gisa sistemaren berrespenik gabe.
8 litroko depositua HCPGDDren katalogoko balioa da. Funtzionamendu-olio-maila egokia oraindik ere berrikusi behar da zilindroen bolumenekin, haga-alboko desplazamenduarekin, mahukaren bolumenarekin, itzulera-fluxuarekin eta deposituaren muntatze-posizioarekin. Depositu handiagoak ez du berez konpontzen tamaina txikiko zilindro-zirkuitu bat edo balbula-sekuentzia oker bat.
Konexio hidrauliko bakoitza atoiaren mahuka eta egokitzaile estandarraren arabera egiaztatu behar da. Egiaztatu zein ataka dagozkion efektu bikoitzeko funtzio bakoitzari, identifikatu presioa eta itzulerako bideak, eman mahukaren bihurgune-erradio egokia eta utzi sarbidea zerbitzurako.
HCPGDD HCIC-ren HPU-n ageri da zabortegirako trailerren atalean. Instalazio praktiko batek motorra, biltegia, balbula kableatuak, bateria-kableak eta mahuka-konexioetarako ere lekua behar du. Errepideko zipriztinak, bibrazioak, beroa eta mantentze-sarbidea kontuan hartu behar dira elikadura-unitatea itxi aurretik.
HCPGDD berrikusi daiteke potentzia-unitateko pakete batetik efektu bikoitzeko bi funtzio hidrauliko behar dituzten zabortegietarako. Garrantzitsua izan daiteke OEMen eraikuntza, ordezko proiektu eta atoi-sistemetarako, eragingailu nagusi batekin eta funtzio osagarri batekin.
Ez da automatikoki aukera zuzena efektu bikoitzeko zilindro bakarrerako, pizteko/grabitatearen beherako zirkuitu baterako edo fluxu eta presio antolamendu ezberdin bat behar duen sistema baterako. Aplikazioa benetako kontrol-sekuentziarekin bat etorri behar da.
HCPGDD kontsultarako, prestatu:
Xehetasun hauek HCIC-k zirkuitu bikoitza sistema oso gisa berrikusten laguntzen du eta proiektuaren kableatu, mahuka edo kontrol-eskakizun zehatzak identifikatzen ditu ekoizpenaren aurretik.
Zabortegiko atoietarako HCPGDD efektu bikoitzeko potentzia hidrauliko unitatea katalogoan definitutako aukera bat da efektu bikoitzeko bi funtzio hidraulikoetarako. Bere identifikazio-datuak 1.2 GPM-ko fluxua, SAE #6 atakak, 8 litroko depositua, 3.000 PSI eta 4 bideko eta 3 posizioko balbula konfigurazio solenoide bidezko bi konfigurazio dira.
Aipamen erabilgarria lortzeko, bidali bi zilindroen datuak, kontrol-sekuentzia, hornidura elektrikoa, eskema hidraulikoa eta instalazio-argazkiak. Orduan, HCIC-k HCPGDD konfigurazioa atoiaren sistema hidrauliko osoarekin egokitzen den berrikus dezake.
HCIC-ek zilindro hidraulikoak, potentzia hidraulikoko unitateak eta lotutako osagai hidraulikoak hornitzen ditu garraiorako, hondakinak kudeatzeko, eraikuntzarako eta industria ekipamenduetarako. Azken produktuaren egokitasuna makinaren diseinu osoaren eta aplikagarriak diren segurtasun-baldintzen arabera baieztatu behar da.
