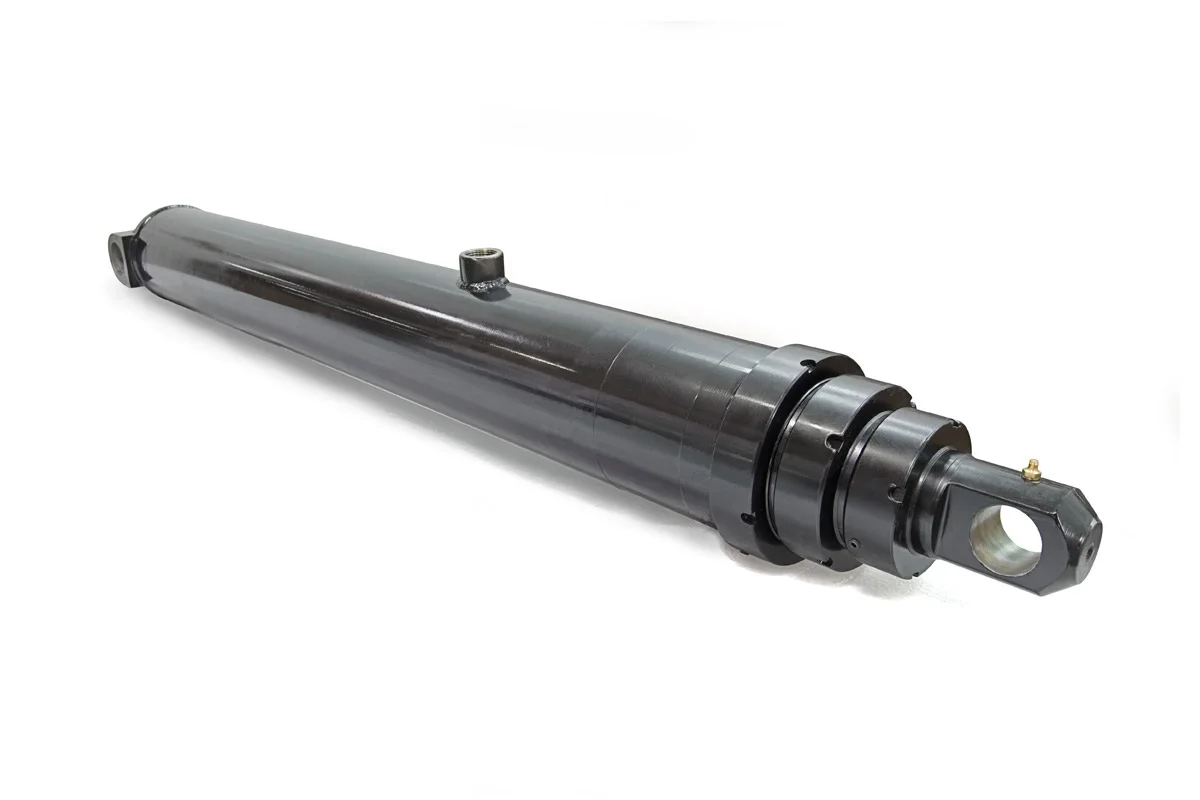

Berrikusi 53-4592-106 giltza bikoitzeko zilindro hidraulikoaren neurriak, 106,06 hazbeteko trazua, 3/4 hazbeteko NPTF ataka eta 208 lb-ko katalogoko pisua bidaia luzeko OEM ekipoetarako.
Stroke:
2.694 mmClosed length,:
1.219 mmExtended length:
3.913 mmPort:
NPTFn 3/453-4592-106 giltza bikoitzeko zilindro hidraulikoa HCIC-2026 katalogoan zerrendatutako 4000 serieko traza luzeko modeloa da. Bere 106,06 hazbeteko katalogoko trazuak eragingailu trinko batetik beste instalazio-eztabaida batean kokatzen du: makinak tokia izan behar du pin-zentro distantzia luzerako aldaketarako, eta euskarriek eta hodiek mugimendu osoan kontrolatuta egon behar dute.
OEM eraikitzaile edo mantentze-talde batentzat, abiapuntu erabilgarria dimentsioko errenkada osoa da. Ibilbidea, luzera itxia, luzera hedatua, muntatzeko neurriak, portua, olio-bolumena eta pisua barne hartzen ditu. Balio hauek ingeniariei modeloa lehendik dagoen zilindro batekin edo makina diseinu berri batekin konparatzen laguntzen diete proiektuaren aurrekontua eskatu aurretik.
| Elementua | Hazbeteko balioa | Balio metrikoa |
|---|---|---|
| Eredua | 53-4592-106 | 53-4592-106 |
| Seriea | 4000 seriea | 4000 seriea |
| Trazua, A | 106,06 in | 2.694 mm |
| Luzera itxia, B | 48.00 in | 1.219 mm |
| Luzera hedatua, C | 154,06 in | 3.913 mm |
| D neurria | 1,50 in | 38 mm |
| E neurria | 2.06 in | 52 mm |
| F neurria | 2.00 in | 51 mm |
| G neurria | 7.00 in | 178 mm |
| J neurria | 2.06 in | 52 mm |
| K neurria | 19.50 in | 495 mm |
| Portua | NPTFn 3/4 | NPTFn 3/4 |
Katalogoak ez du 53-4592-106-rako presio, karga edo iraupenaren berme unibertsala eskaintzen. Azken hautaketak makinaren benetako karga-bidea, baldintza hidraulikoak eta segurtasunaren berrikuspena eskatzen ditu.

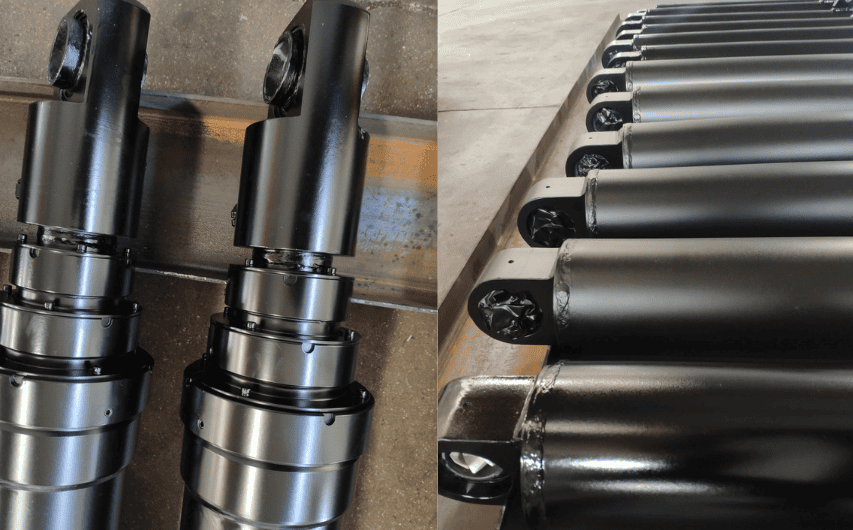

Pin-to-pin zilindro batek ez du modu isolatuan funtzionatzen. Pin finkoak, mugitzen diren pinak eta konektatutako mekanismoak mugimendua definitzen dute. 53-4592-106rako, katalogoan 48,00 hazbete itxita eta 154,06 hazbete hedatuta daude. Makinak, beraz, bide kontrolatu bat behar du pin-zentro distantziaren aldaketa handi batean zehar.
Instalatu aurretik, mapatu bi amaierako posizioak eta tarteko hainbat posizio. Egiaztatu zilindroak nahi den angelu-tartean geratzen ote den, muntatzeko euskarriek karga norabide egokian eramaten duten ala ez eta inguruko egiturak gorputzari, hagatxoari, pin eta mahukaren mugimenduari lekurik uzten ote dion.
Trazu luze batek ere bideratzea garrantzitsuagoa egiten du. Hodiek mugitzen den muntaia jarraitu behar dute markoaren kontra luzatu, lotu edo igurtzi gabe. Zerbitzu-taldeek portura eta hardwarea muntatzeko gai izan behar dute, zerikusirik ez duten ekipoak desmuntatu gabe.

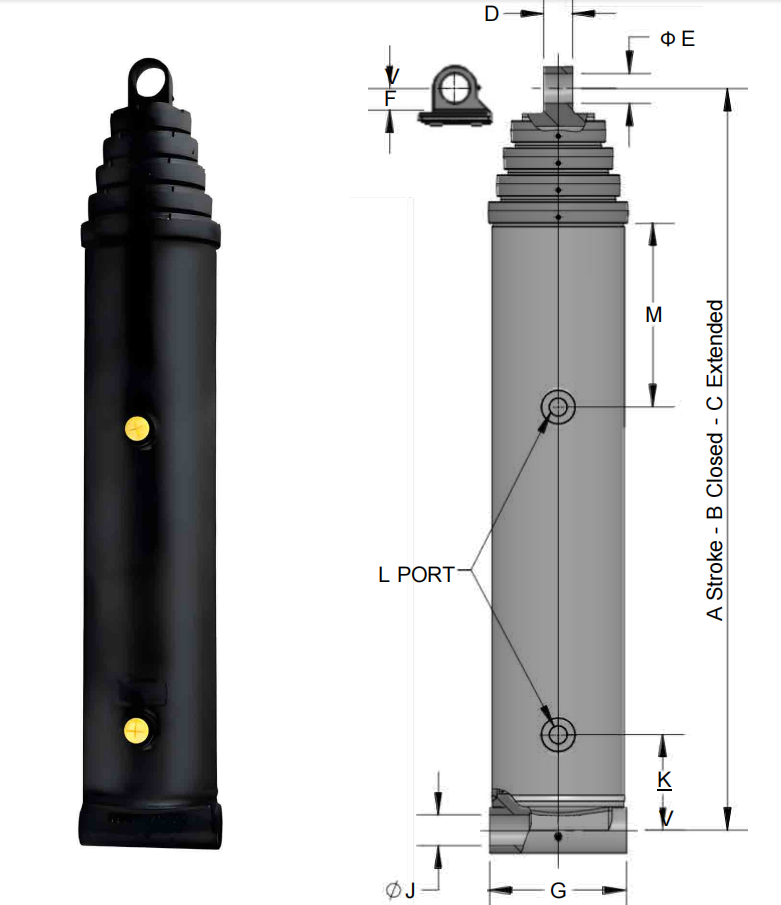

Katalogoko D, E, F, G, J eta K dimentsioek muntatzeko antolamenduaren dimentsio-abiapuntua eskaintzen dute. Konpara itzazu makinaren marrazkiarekin, trazu luzea egokitze-baldintza bakarra dela suposatu beharrean.
NPTF-ko 3/4ko atakak lehendik dagoen iturgintza eta egokitze praktika hidraulikoarekin bat egin behar du. Egiaztatu egokitzailea, zigilatzeko metodoa, mahukaren bihurgune-erradioa eta atakaren orientazioa zilindroa espazio mugatu batean instalatu aurretik.
Produktuen errenkadak 1,7 litro betetzeko olio-bolumena eta 6,0 litro olio-bolumen hedatua ageri dira. Sistema hidraulikoak biltegiaren bolumen erabilgarri nahikoa izan behar du zilindrorako, mahuketarako, balbula-blokerako eta benetako funtzionamendu-posiziorako. Katalogoko balio hauek ez dira urtegiaren tamainaren kalkulu osoa.
Zerrendatutako pisua 208 lb-koa da. Balio horrek garrantzia du garraioan, instalazioen plangintzan eta euskarrien diseinuan. Eman altxatzeko metodo seguru bat eta baieztatu makinaren egiturak zilindroari eusten diola eta laneko karga pin junturen bidez transferitu dezakeela.
53-4592-106 bidai luzeko OEM ekipoetarako eta pin-to-pin zilindroa erabiltzen duten ordezko proiektuetarako berrikusi daiteke. Muntatze-puntu finkoak eta mugigarriak hedapen osoan urrun dauden mekanismoetarako hautagaia da, baldin eta makinaren geometria katalogoko dimentsioekin bat datorrena.
Aipamenak ez luke eredu-zenbakian soilik oinarritu behar. HCIC-k makinaren marrazkia edo eremuko neurketa zehatzak, funtzionamendu-presioa, kargaren norabidea, ziklo-maiztasuna, pin xehetasunak eta konexio hidraulikoaren informazioa behar ditu aplikazioa ebaluatzeko.
53-4592-106 pin-to-pin zilindro hidraulikoa traza luzeko 4000 serieko aukera da, pin-zentro distantzian aldaketa zehaztua behar duten mekanismoetarako. Bere 106,06 hazbeteko trazua, 48,00 hazbeteko luzera itxia, 154,06 hazbeteko luzera hedatua, 3/4 in NPTF ataka, 1,7 litroko betetze-balioa, 6,0 litroko balio hedatua eta 208 lb-ko katalogoko pisua OEM taldeari hasierako egokitze-berrikuspenaren oinarri zehatza ematen diote.
Bidali mugimenduaren geometria osoa, muntaketa xehetasunak, datu hidraulikoak eta manipulazio plana HCICra eskaera egin aurretik. Informazio hori beharrezkoa da bidaia luzeko modelo hau makina osoarekin bat datorren ala ez zehazteko.
HCIC, Jinan Huachen Industrial Co., Ltd. izenez ere ezaguna, zilindro hidraulikoak, potentzia hidraulikoko unitateak eta lotutako osagaiak hornitzen ditu ibilgailuetarako, hondakinak kudeatzeko, eraikuntzarako eta industria ekipamenduetarako. Produktuaren egokitasuna makinaren diseinu osoaren eta aplikagarriak diren segurtasun-baldintzen arabera baieztatu behar da.
