Produktuaren Deskribapena

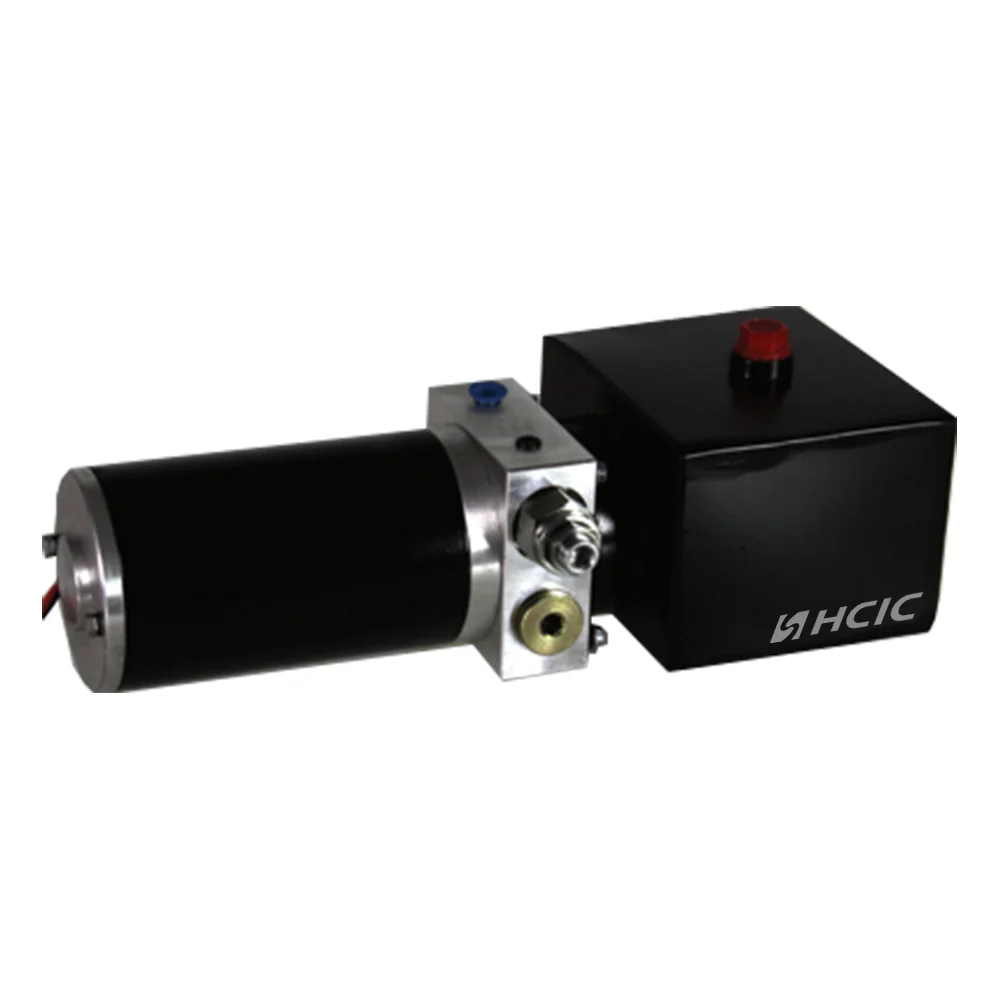

DC potentzia hidrauliko unitatea PTOrik gabeko hidrauliko mugikorren bihotza da, ez osagarriak.

HCIC PU serieko unitateak Jinan-en guztiz eraikita daude, ez azpikontrataziorik, ez etiketa zuririk. Bakoitzak gure barneko zauritutako motorra, kargarekin bat datorren engranaje-ponpa eta gure zilindroko CNC ekipoan mekanizatutako balbula-blokeak erabiltzen ditu.

12 V/24 V-ko kamioietako bateriekin funtzionatzen du, zaborretarako atoi-polipastoetarako zilindroak elikatzen ditu, guraize-igogailuak eta oholtza okertuetarako. Ez PTO edo motor martxan; lotu besterik gabe kableak eta mahukak.

Ohiko hutsegiteak tamaina gutxiko kableatuak, harrapatutako aireak edo desegokitutako erliebe balbulak datoz. Unitate bakoitza karga probatzen da 3 minutuz %110eko presioarekin. % 8tik gorako anpen-saltoa duten unitateak birkalibratzen dira.

I. Produktuen banaketa — Benetan lortzen duzuna

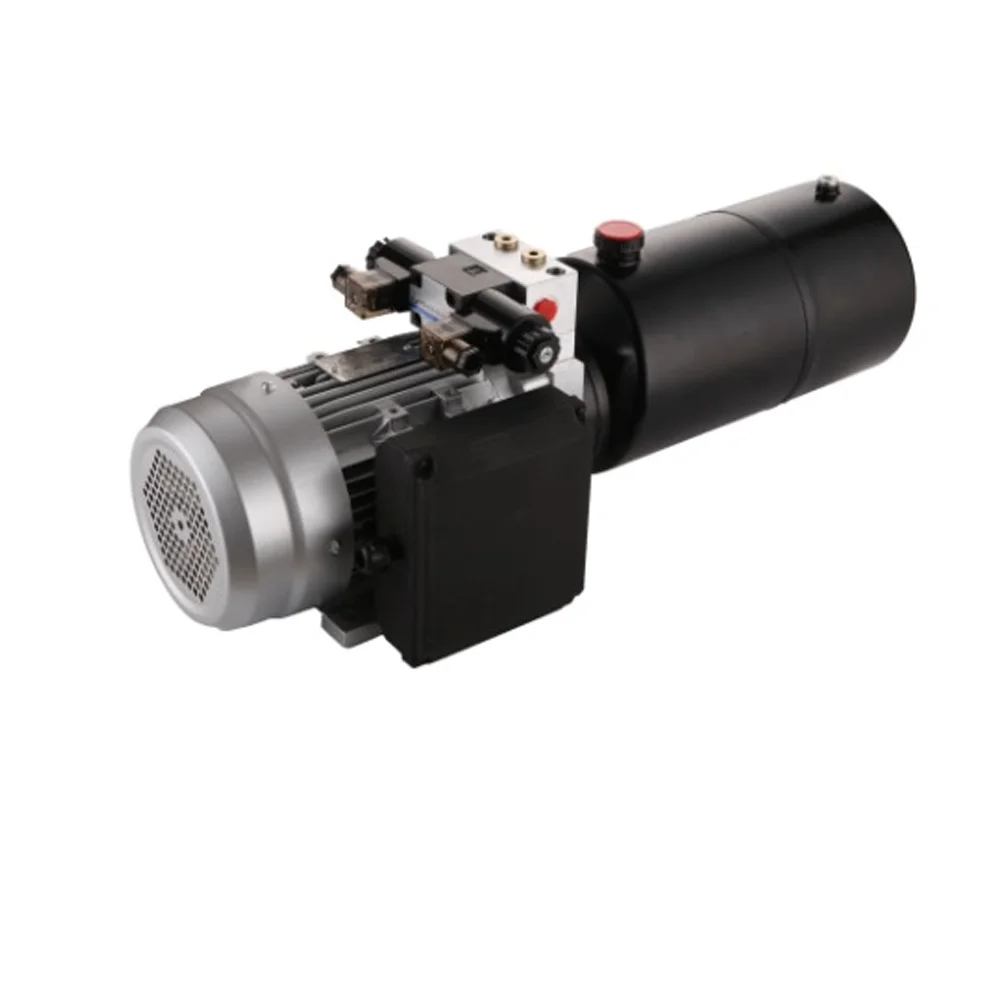

hydraulic power unit

1.1 Motorra

Gure DC motorrak haizeratzen ditugu. 2 poloko serie-bobinatua, H klaseko isolamendua 180 °C-ra. PU-2000-k 2,0 kW-ko motorra funtzionatzen du. PU-4500-k 4,5 kW-ko motorra funtzionatzen du. Desberdintasuna ez da boterea bakarrik, betebehar-zikloa da.

12 V-ko sistema batean 2,0 kW-ko motor batek 200 amperera hartzen ditu karga osoan. Kamioietako bateria gehienek 30-45 segundoz aurre egin dezakete eguraldi arruntean. -10 °C-tik behera, 4,5 kW-ko motorra nahi duzu 24 V-ko sistema batean. Olio hotza lodia da. Motor marjinal bat gelditu egingo da.

Armadura dinamikoki orekatuta dago G6.3 tolerantziarekin. Megger baten motor bakoitza 500V DC-n egiaztatzen dugu muntatu aurretik. 20 MΩ-tik beherako isolamendu-erresistentzia = errefusa.

1.2 Ponpa

Engranaje-ponpa. Aluminiozko gorputza. Altzairu gogortutako engranajeak, 0,8 μm Ra gainazaleko akabera arte hortz-alboetan.

Desplazamendu-tarteak:

PU-2000: 1,2 cc/birratik 3,2 cc/birra
PU-3000: 2,5 cc/birratik 5,0 cc/birra
PU-4500: 4,0 cc/birratik 8,0 cc/bira

Zertarako balio du honek: emaria = desplazamendua × motorraren RPM. 2800 RPM-ko 3,2 cc-ko ponpak minutuko 9 litro inguru ematen ditu. Horrek zehazten du zure zilindroa zein azkar mugitzen den. 40 hazbeteko trazua 4 hazbeteko zuloa duen zilindro batek 8,2 litro inguru behar ditu guztiz zabaltzeko. 9 L/min-tan, hori 55 segundotan gertatzen da. Aldatu ponparen desplazamendua eta abiadura hori aldatzen duzu. Matematika sinplea. Magiarik ez.

1.3 Balbula blokea

6061-T6 aluminiozko totxoarekin CNC bidez mekanizatua. Ez da bota. Galdaketako gorputzek porositatea dute. Jakin genuen 2005ean 200 unitateko lote bat itzuli zirela galdaketa hutsuneetatik hedatzen ziren ile-arrailekin.

Konfigurazio estandarra:

Errete-balbula bat (txopo mota, eserleku gogortua)
Erliebe-balbula bat (eragin zuzena, 10-25 MPa-ra erregulagarria)
Solenoide balbula jaisteko bat (NC, 12V edo 24V bobina)
SAE #6 edo #8 lan-atatuak

Erliebea fabrikan ezarri eta zigilatzen da 1,1× sistemaren presio nominala. Nitrogenoz kargatutako proba-base bat erabiltzen dugu, ez pisu hileko probagailu bat. Pisu hileko probatzaileak ondo daude kalibrazio laborategietarako; ez dute pitzadura dinamikoaren presio noraeza harrapatzen.

1.4 Urtegia

Montaje horizontaleko altzairuzko depositua. 2 mm-ko horma. Hautsez estaliak barrutik eta kanpotik. Barneko bafle plaka lur irregularrean olio-zirra murrizteko.

Edukiera: 4L, 6L, 8L, 12L, 15L.

Arnasguneko tapoiak 40 mikrometroko iragazki-elementua du. Harrituko zinateke zenbat unitatek huts egiten duten norbaitek arnasguneko tapoia galdu duelako eta zikinkeria sartu delako. 150 mikrako hare ale batek engranaje-ponparen karkasa bat lortuko du 20 ziklotan.

II. Zehaztapen Teknikoak

Parametroa	PU-2000	PU-3000	PU-4500
Motor Potentzia	2,0 kW	3,0 kW	4,5 kW
Tentsioa	12V DC	12V / 24V DC	24V DC
Korronte maximoa	200A @ 12V	285A @ 12V / 145A @ 24V	210A @ 24V
Emaria maximoa	9 l/min	14 l/min	22 l/min
Presio nominala	16 MPa (2320 PSI)	20 MPa (2900 PSI)	25 MPa (3625 PSI)
Tankaren Edukiera	4L / 6L / 8L	6L / 8L / 12L	8L / 12L / 15L
Betebehar Zikloa	S3 - % 10	S3 - % 15	S3 - % 15
Pisua (lehorra, 8L)	18 kg	24 kg	32 kg

III. Aplikazio-eszenatokiak

3.1 Zabortegiko atoiak (2-10 tona)

Hau da gure PU serieak bidaltzen duenaren % 70. Ardatz bakarreko 5 tonako zabortegiko atoiak 4 etapako polipasto teleskopiko batekin 16 MPa behar ditu gutxi gorabehera karga hausteko 45°-ko okertze-angeluan. PU-3000 20 MPa-n % 25eko marjina ematen du. Marjina horrek garrantzia du karga harea hezea denean, ez legar lehorra denean.

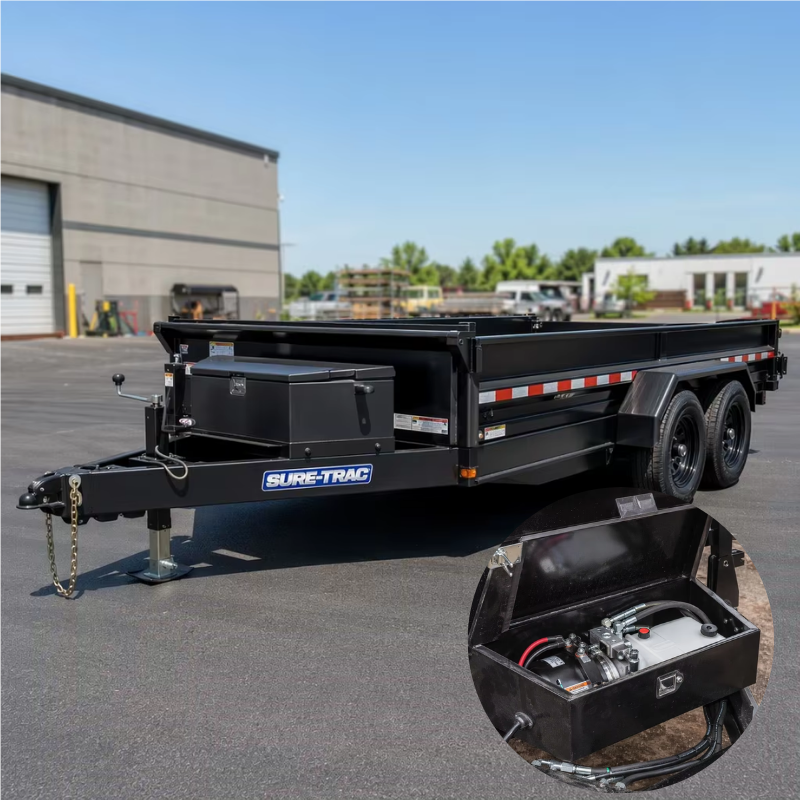

Unitatea atoiaren mihian muntatzen da, altzairuzko itxitura baten barruan. Bateriatik motorrerako kablea 35 mm²-koa izan behar du gutxienez 3 metro baino gutxiagoko ibilbideak egiteko. Unitate guztietan 200A-ko kontaktore-errele bat sartzen dugu. Ez utzi erreleboa. Solenoide-kontaktuak eskuzko kontrolagailuan soldatuko dituzu.

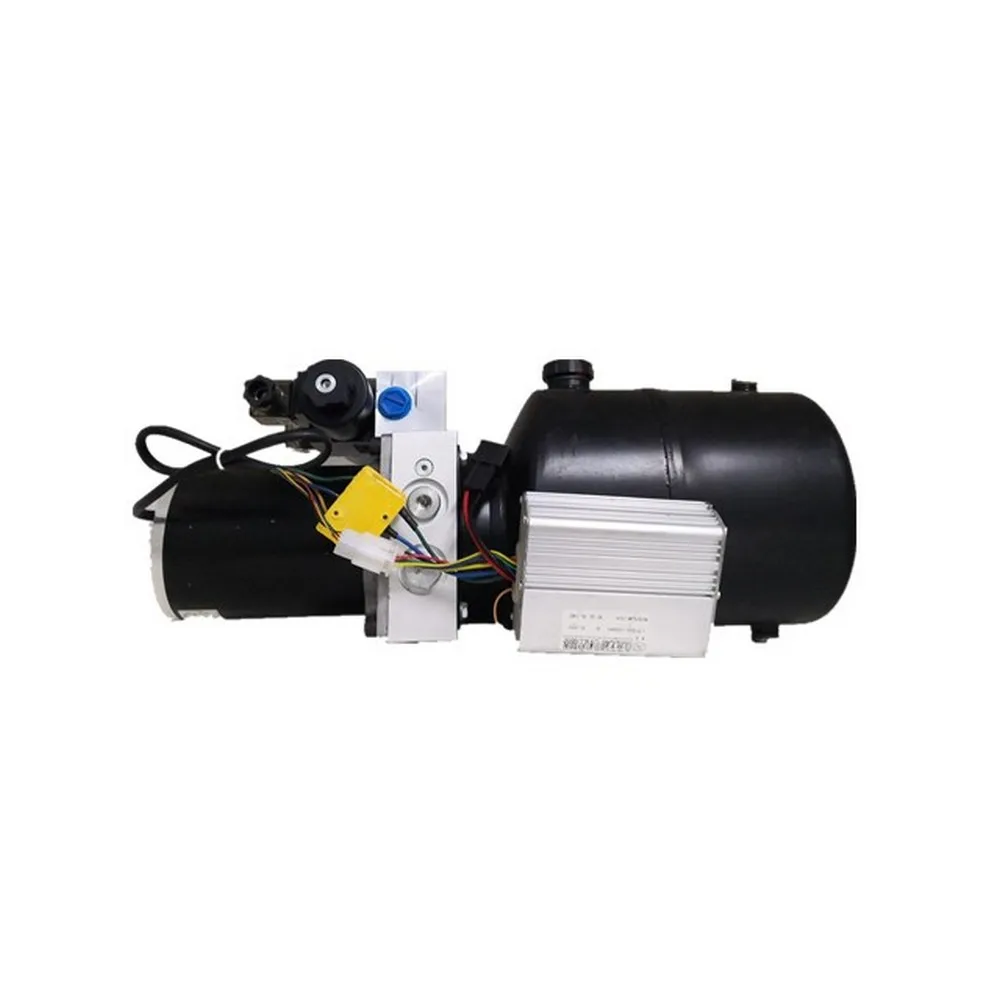

hydraulic power unit

3.2 Autoen garraiatzaileak / Oholtzarako atoiak

Emaria eskakizun txikiagoa. Etapa bakarreko 3 hazbeteko 24 hazbeteko ibilbidea duen zilindro batek 2,8 litro inguru behar ditu luzatzeko. 2,0 cc-ko ponpa duen PU-2000 batetik 5 l/min-tan, oholtza hori gutxi gorabehera 34 segundotan okertzen da. Nahikoa leuna autoa ez dadin.

3.3 Guraize-igogailuak eta Zerbitzu-kamioi-garabiak

Aplikazio hauek eustea eskatzen dute. Zilindroa gelditzen denean, geldirik egon behar du - ez da arrastadurarik, ez noraezean 8 orduz. Eskaera hauetarako balbula-blokean pilotatutako kontrol-balbula bat zehazten dugu. Poppet eserlekuak gainazal lapa baten kontra jartzen ditu. Ihesak %80ko presio nominalean: 0,1 cc baino gutxiago minutuko.

3.4 Polipasto-eredu bateragarriak

Gure PU seriea HCIC elektrizitate-poliparen zilindroekin aurrez parekatuta dago:

Ibilgailu eredua	PU gomendatua	Oharrak
310 / 416	PU-2000 (12V)	Ardatz bakarreko atoiak
516 / 520	PU-3000 (12V/24V)	Gama ertaina, 5-8 tonako edukiera
616 / 620 / 621	PU-3000 (24V)	Ardatz bakarreko pisua, 8-12 tonakoa
625 / 630	PU-4500 (24V)	Tandem-ardatza, 12-15+ tona

IV. Ohiko galderak

PU-4500 bat exekutatu al dezaket 12 V-ko bateria bakar batekin?

Ez. Matematikak ez du funtzionatzen. 24V-tan, PU-4500-k 210A hartzen ditu. Exekutatu 12V-tan eta 420A behar dituzu potentzia bera lortzeko. 100 Ah-ko 31 taldeko bateria bat 10,5 V-tik behera jaitsiko da zozketa horretan 90 segundotan. Motor postuak. Haizeak gehiegi berotzen dira. $ 380 motor bat erre duzu.

Ekintza bikoitzeko potentzia-unitate bat behar al dut?

Zilindroaren araberakoa da. Efektu bakarreko zilindroek (grabitatearen beherantz) 2 bideko balbula blokea behar dute: piztu, eutsi, askatu depositura. Efektu bikoitzeko zilindroek (bi noranzkoen indarrak) 4 bideko balbula blokea behar dute. Esan iezaguzu zure zilindro modeloa eskaera egiten duzunean. Balbularekin bat egiten dugu.

Zein olio erabili behar dut?

ISO VG 32 klima hotzetarako (-10 °C-tik beherako funtzionamendu arrunta). ISO VG 46 gainerako guztiarentzat. Ez nahastu ATF eta olio hidraulikoa. ATF-k marruskadura aldatzaileak ditu, kontrol-balbularen txantxak eragin ditzaketenak. Ikusi dugu.

Zenbat denbora behar du bidalketak?

Modelo estandarrak (PU-2000, PU-3000) 5-7 lanegunetan bidaltzen dira. PU-4500 eta balbula pertsonalizatuen konfigurazioek 10-12 lanegun behar dituzte. Itsasoko salgaiak AEBetako Mendebaldeko Kostara: 16-22 egun. Aire-garraioa: 5-7 egun (gutxi gorabehera $ 180-260 gehitzen ditu unitate bakoitzeko).

Zer da bermea?

18 hilabete, zama-agiria jasotzen den egunetik aurrera. Motor, ponpa eta balbulen blokearen fabrikazio-akatsak estaltzen ditu. Ez ditu estaltzen: urak kalteak, kablearen tamaina gutxitzea, olio okerra edo unitatea bere lan-ziklotik igarota martxan jartzea. Unitate bakoitzarekin orrialde bateko konfigurazio-gida bat sartzen dugu. Irakur ezazu.

Balbula blokea pertsonaliza dezakezu nire aplikazio zehatzerako?

V. Fabrikazioa — Nola eraikitzen dugu

Motor karkasa 1050 altzairuzko tutu gisa hasten da. Moztu dugu, bi muturrei aurre egin eta estatorearen eserlekua H7 tolerantziarekin zulatu dugu CNC tornu batean. Estatorea sakatzen da 0,02 mm-ko interferentzia-egokitzearekin. Solteegia eta dardara egiten du. Estuegi eta etxebizitza pitzatzen du eguraldi hotzean.

Ponparen engranajeak 20CrMnTi-tik hobbetzen dira, gero karburatuak 0,8-1,0 mm-ko kaxa-sakonerara 58-62 HRC-tan. Engranajearen karkasa 0,4 μm-ko Ra zuloaren akabera leunduta dago. Engranaje-puntaren tartea: 0,06-0,10 mm. 0,06 mm-tik behera eta hedapen termikoak engranajeak blokeatzen ditu. 0,10 mm-tik gora eta eraginkortasun bolumetrikoa %85etik behera jaisten da.

Muntatutako unitate bakoitza proba-bankuan doa. Erregistratzen dugu:

Kargarik gabeko korrontearen kontsumoa (motor/ponpa parekatze horren oinarria)
Emaria 10 MPa-ko atzera-presioan
Erliebe balbula pitzadura-presioa
Barne-ihesak %80ko presio nominalean (eutsi 30 segundoz)
Amp-eko irteera karga osoan

Datu guztiak serie zenbakidun proba-orri batean sartzen dira. Unitatearekin kopia bat jasoko duzu.

VI. HCIC buruz

HCIC 1998tik produktu hidraulikoak eraikitzen ari da. 300 langile baino gehiago. Shandong probintziako hiru lantegi. 54 milioi USD baino gehiago urteko salmentetan. 50 herrialde baino gehiagotara bidaltzen diren produktuak.

Ez gara merkataritza enpresa bat. CNC lerroen, soldatzeko zelulen, leuntzeko makinen eta proba-bankuen jabeak gara. Potentzia hidraulikoko unitate bati buruz posta elektronikoz bidaltzen dizkiguzunean, balbula blokea mekanizatu duten pertsonekin hitz egiten ari zara, ez ponpa baten barrualdea inoiz ikusi ez duen bitartekari batekin.

Gure I+G taldeak 10 ingeniari biltzen ditu hidraulikan 15-25 urterekin. Ez ditugu lehiakideen diseinuak soilik kopiatzen. Bezero batek hutsegite-txosten bat bidaltzen digunean, gure ingeniaritza taldeak disekzio osoa egiten du (metalurgia, gainazaleko akabera, dimentsioko ikuskapena) eta ekintza zuzentzaile bat ematen du 14 eguneko epean.

ISO 9001:2015 ziurtagiria. QPQ nitrurazio-lerroa barnean. Gatz ihinztadura probak ASTM B117.

Gainera, fabrikatzen dugu:

Efektu bikoitzeko zilindro teleskopikoak (hondakinen manipulazioa, zabortegiko atoiak)
Tarp-sistemako zilindroak
Soldatutako gurutze-hodi zilindroak
Tirante zilindroak (AG eta industrialak)
Elurra kitatzeko zilindroak
Kolektore hidrauliko pertsonalizatuak eta balbula multzoak
