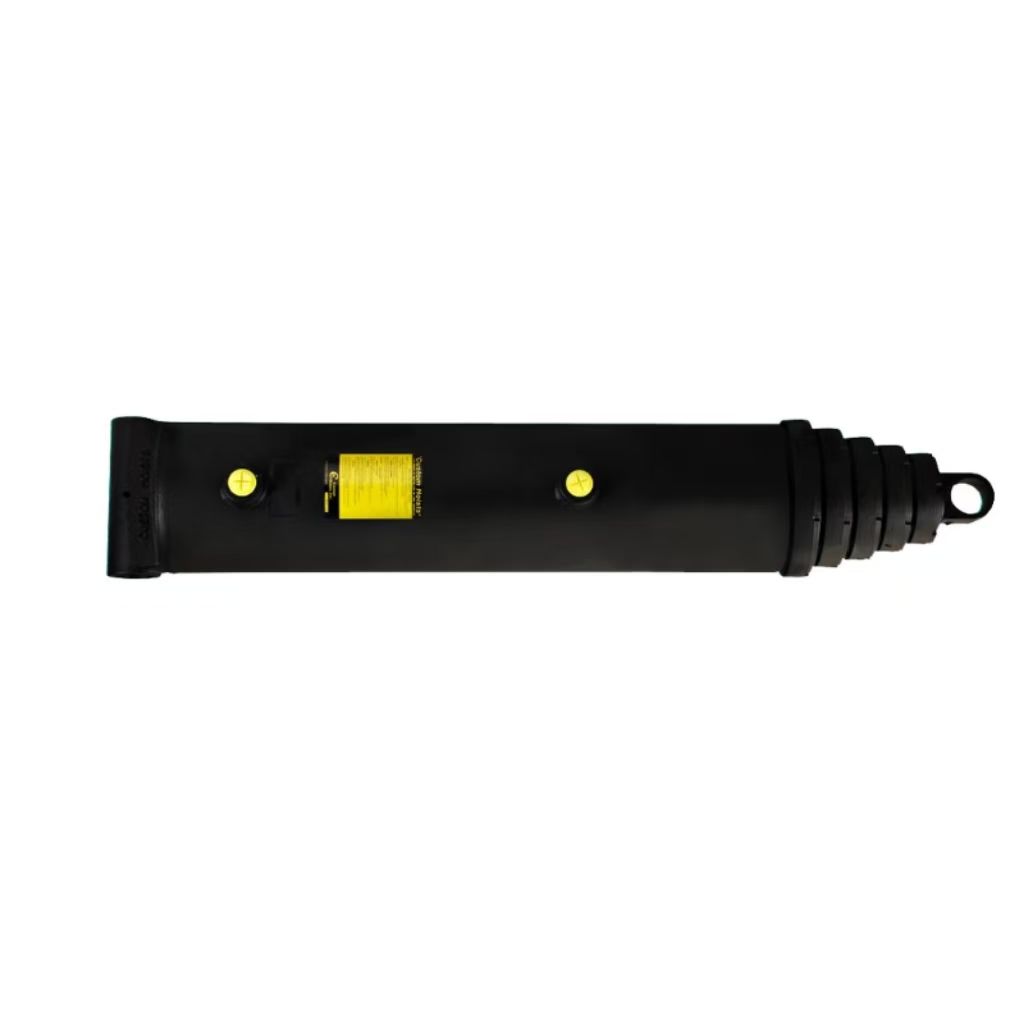

Indar eta zerbitzu errazerako eraikia, CH Efektu bakarreko zilindro teleskopiko honek gurutze-hodiaren muntaketa, altzairu leundutako etapak eta lehen akabera ditu. Presio handiko eta baxuko V-paketa-zigiluak, kanpoko ontzi-azkoinek laguntza gehitzen dute eta mantentze-lanak errazten dituzte.
Body o.d.:
9,5 inStroke:
279,25 inPSI:
2000Retracted:
77,5 inGurutze-hodiaren muntaketa estandarra da
Pertsonalizatutako eta trunnion diseinuak eskuragarri daude
Berreraikigarria
V-paketatzeak presio handiko eta presio baxuko zigilatzea eskaintzen du
Kanpoko paketatze-azkoinek hodientzako laguntza gehigarria eskaintzen dute eta zerbitzua errazten dute
Altzairu leundutako oholtzak
Primer amaituta
Zerrendatutako bolumenak hedapen osoa dute
| Pisua: | 746.00 LBS |
| Zuloa: | 8 in |
| Trazua: | 279,25 in |
| Gorputz o.d.: | 9,5 in |
| PSI: | 2000 |
| Rod Dia.: | NA |
| Pin Dia.: | NA |
| Erretiratua: | 77,5 in |
| Hedatua: | 356,75 in |
| Portuaren tamaina: | 1.0 NPTF |
| Zutabearen karga: | 100.520 @ 2000 PSI |
| Muntaketa: | Zehar-hodi |
| Etapak: |
Bost |
CH modelo espezifiko honek 8 hazbeteko zuloaren dimentsioa du 279,25 hazbeteko trazu eraginkor metatuarekin konbinatuta, 77,5 hazbeteko luzera orokorrarekin eta guztiz hedatuta dagoen dimentsioa 356,75 hazbetekoarekin. Etengabeko funtzionamendu-presio nominala 2000 PSI-n finkatzen da, eta amaitutako zilindro bakoitzak fabrikako leherketa hidrostatikoko proba 5000 PSI-tan gainditzen du bidali aurretik, ezkutuko isurketa arriskua ezabatzeko. Unitate bakoitzeko 746 LBS pisatzen du, 9,5 hazbeteko kanpoko diametroko upel nagusiak altzairuzko tutu loditua hartzen du, meatzaritza irregularretatik eta errepidez kanpoko garraiatzeko errepideetatik alboko eraginetatik babesteko. Hagaxka-diametroa eta pin-diametroa NA markatuta daude, efektu bakarreko diseinu teleskopiko hau kanoi-luzapen sekuentzialean oinarritzen delako karga altxatzeko agerian dagoen pistoi-hasta baten ordez.
