3 etapako paketea botatzeko zilindro hidraulikoa zabor-kamioia

H-001-7041 pakete / botatzeko zilindro hidraulikoa HCIC-2026 produktuen katalogoan hondakinak kudeatzeko ekipoetarako zerrendatutako 3 etapako zilindro hidrauliko kanporatzeko kamioia da. Katalogoak 181,69 hazbeteko ibilbidea ematen dio eta bere aplikazioa H Pack/Eject zilindro gisa identifikatzen du 28YD FL / 33YD SL ekipoetarako.

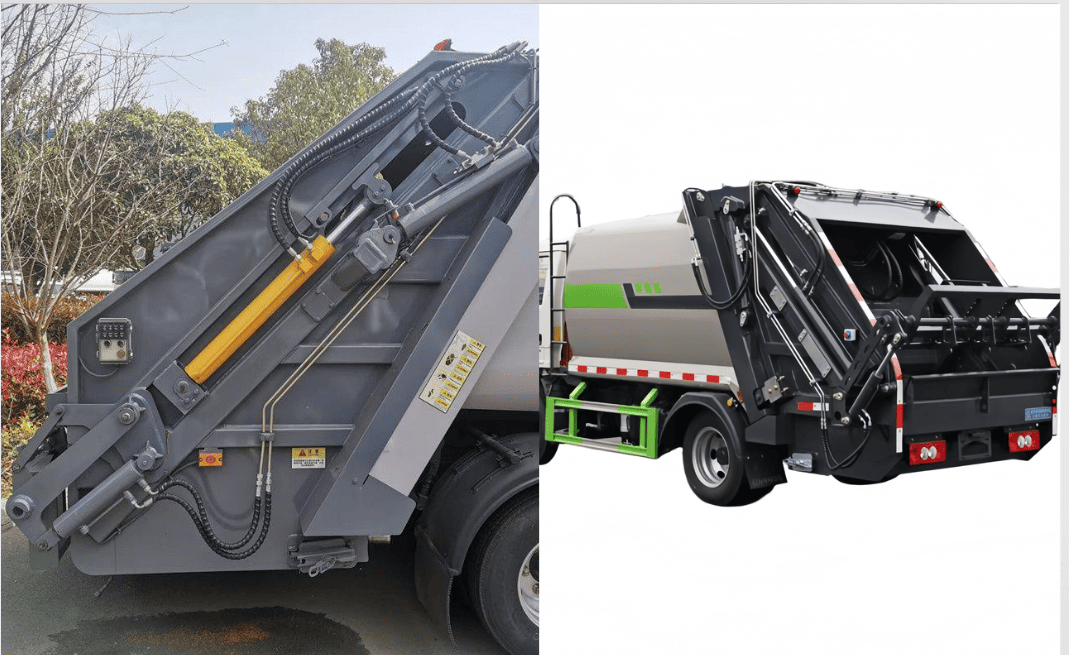

Eredu hau ez da trazuaren arabera hautatutako zilindro luze generiko bat. Hondakin-kamioi batean, zilindroak kargatzeko, ontziratzeko edo kanporatzeko mekanismo handiago baten barruan funtzionatzen du. Eskuragarri dagoen espazioa, etapa-sekuentzia, muntatze-puntuak, zirkuitu hidraulikoa eta gorputz-mugimenduak axola du OEM edo mantentze-talde batek ordezko bat ebaluatzen duenean.

---

I. H-001-7041 Zehaztapenak

Katalogoko sarrerak ez du H-001-7041-rako eredu espezifikoko zuladura, hagaren diametroa, lan-presioa, luzera itxia, pisua edo portuaren zehaztapenik. Balio horiek berrikuspen teknikoan berretsi behar dira, beste zilindro batetik ondorioztatu beharrean.

---

II. Hiru faseko eraikuntza eta funtzionamendu-eginkizuna

Hiru etapako zilindro teleskopiko batek habiaratutako etapak erabiltzen ditu bidaia lineal luzea eskaintzeko, eta erretiratutako paketea irismen bereko etapa bakarreko ohiko zilindro batek baino laburragoa izaten jarraitzen du. Hondakin-ekipoetarako, antolamendu honek muntaketa-eremu trinko bat mugimendu garrantzitsua behar duen pakete edo kanporatze-mekanismo batekin konektatzen lagun dezake.

Zilindroaren lana mugimendu lineal kontrolatua sortzea da. Inguruko loturak eta hondakin-gorputzaren egiturak zehazten du nola bilakatzen den mugimendu hori paketatze edo kanporatze mugimendua. 181,69 hazbeteko katalogoko trazua, beraz, funtsezko erreferentzia da mekanismoaren marrazkirako, baina ez da makinaren ibilbide osoaren deskribapen osoa.

H Pack/Eject izendapenak hondakinak kudeatzeko mekanismo batean zilindroaren katalogoaren eginkizuna adierazten du. 28YD FL / 33YD SL aplikazioaren erreferentzia ikertzeko aplikazio bat bezala tratatu behar da, ez aurrealdeko kargagailu edo alboko kargagailu guztientzako egokitze-adierazpen unibertsal gisa.

---

III. Erosleek zer egiaztatu beharko luketen eskaera egin aurretik

Aplikazioaren identitatea: berretsi ekipamendua katalogoan erreferentziatutako 28YD FL / 33YD SL konfigurazioa den edo beste gorputz diseinu bat den.

1. Muntatze zentroak:Grabatu muntatze-dimentsio hedatuak eta atzeratuak, pin-tamainak, giltza geometria eta euskarriaren zabalera.
2. Trazuaren ibilbidea:Konparatu behar den pakete/kanporaketa mugimendua katalogoko 181,69 hazbeteko trazuarekin.
3. Etapa sakea:Egiaztatu habiatutako etapak gorputzaren, markoaren, gida-egituren eta inguruko mahuken aurka mugimendu osoan zehar.
4. Zirkuitu hidraulikoa:Eman funtzionamendu-presioa, emaria, balbulen antolamendua eta mahuka-atakuaren informazioa berresteko.
5. Kargaren portaera:Deskribatu hondakin-materiala, paketatze-sekuentzia, kanporatze-erresistentzia eta ezagutzen diren geldialdi mekanikoak.
6. Zerbitzu espazioa:Utzi tokia haga, zigiluak, eszena-azalerak, muntaketa-puntuak eta konexio hidraulikoak ikuskatzeko.

Ibilbide luzeko zilindroa ez da erabili behar kaltetutako gida bat, marko tolestua edo gorputzaren lerrokadura okerra zuzentzeko. Mekanismoa geometrikoki sendoa ez bada, zilindroa aldatzeak hutsegitea sistemaren beste atal batera bakarrik eraman dezake.

---

IV. Aplikazioak

HCIC katalogoak H-001-7041 pakete/kanporaketa zilindro hidraulikoa zerrendatzen du H Pack/Eject CYL zerbitzurako 28YD FL / 33YD SL hondakin ekipoetan. Honek eredua garrantzitsua egiten du OEM-en karrozeriaren integraziorako, ordezko zilindroen berrikuspenerako eta flotaren mantentze-proiektuetarako, aplikazio erreferentzia horiekin.

Azken hautaketak benetako makinaren marrazkia behar du oraindik. Karrozeriaren bolumena, paketatze-mekanismoa, muntaketa-antolamendua, lan-zikloa eta kontrol hidraulikoak alda daitezke ibilgailuen kategoria antzekoa izan arren.

---

V. OEM eta Ordezko Kontsulten Kontrol-zerrenda

Bidali HCIC:

• Lehendik dauden zilindroen argazkiak eta plakaren informazioa
• Hondakin-gorputzaren mota eta aplikazioaren erreferentzia
• Muntatze-zentroaren neurri hedatuak eta atzeratuak
• Pin, giltza eta euskarrien marrazkiak
• Beharrezko mugimendua eta trazuaren berrespena
• Eskema hidraulikoa, presioa eta emariaren informazioa
• Mahuka eta portuen baldintzak
• Funtzionamendu-zikloa eta material-baldintzak
• Kantitatea eta helmuga

Informazio horri esker, H-001-7041 modeloa pakete/kanporatze mekanismo osoaren zati gisa egiaztatu daiteke ordezko pieza isolatu gisa tratatu beharrean.

---

VI. Ohiko galderak

---

VII. Ondorioa

H-001-7041 pakete / botatzeko zilindro hidraulikoa katalogoan definitutako hiru etapako zilindroa da, 181,69 hazbeteko trazua eta 28YD FL / 33YD SL aplikazioaren erreferentzia dituena. OEM edo ordezko proiektu baterako duen balioa ingeniariei ematen dien abiapuntu argia da: modeloa, etapa-zenbaketa, trazua eta aurreikusitako ekipamendu-eginkizuna identifikatzen dira HCIC katalogoan.

Hurrengo pausoa trukagarritasuna ez hartzea da. Bidali hondakin-gorputzaren marrazkia, muntaketa-dimentsioak, zirkuitu hidraulikoaren informazioa eta mugimendu-eskakizunak, HCIC-k zilindroa makina osoarekin aztertu ahal izateko.

---

VIII. HCIC buruz

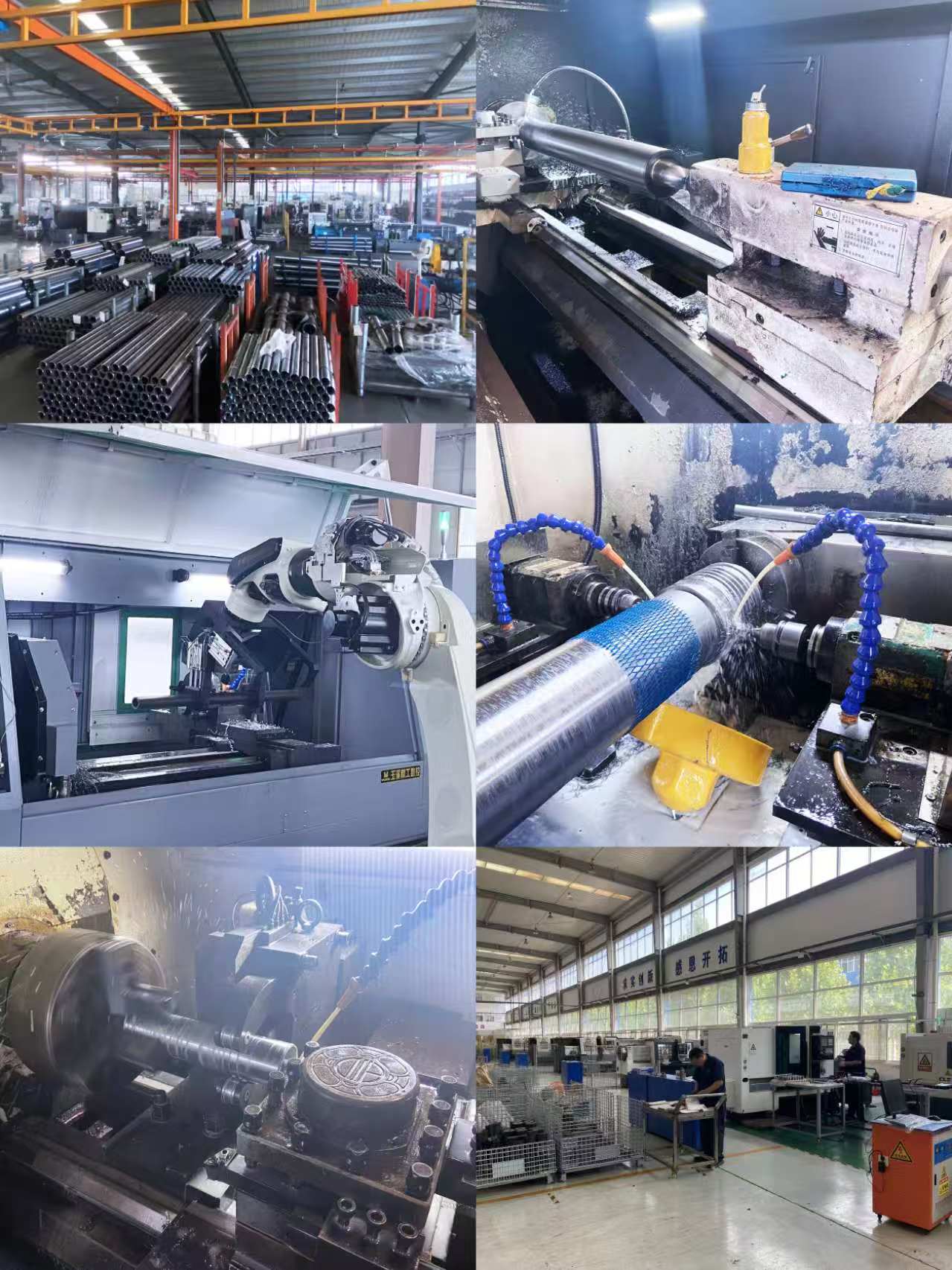

HCIC, Jinan Huachen Industrial Co., Ltd. izenez ere ezaguna, zilindro hidraulikoak, potentzia hidraulikoak eta lotutako osagai hidraulikoak garatzen eta fabrikatzen ditu ibilgailuetarako, hondakinen kudeaketarako eta industria aplikazioetarako. Produktuaren egokitasuna benetako ekipamenduaren diseinuaren eta funtzionamendu-baldintzen arabera egiaztatu behar da.
